Кабель для воздушных линий SM 12/24 само- поддерживая
Кабель для воздушных линий SM 12/24 само- поддерживая
Кабель для воздушных линий SM 12/24 само- поддерживая
Кабель для воздушных линий SM 12/24 само- поддерживая
Спецификации
Номер модели :
GYFC8S
Место происхождения :
КИТАЙ
Количество минимального заказа :
10KM
Условия оплаты :
T/T, L/C, D/A, D/P
Способность поставки :
10000KM В ДЕНЬ
Срок поставки :
15 ДНЕЙ
Упаковывая детали :
Деревянный барабанчик
Продукт :
САМО- ПОДДЕРЖИВАЯ ВОЗДУШНЫЕ ПРИМЕНЕНИЯ
Применение :
Само- поддерживая антенна
Ядри :
2-288 волокон
Пядь :
150 метров
Центральный член прочности :
FRP
Но. волокна в трубку: :
12
Волокно :
G655C/G657A/G652D
Наружная оболочка :
HDPE
Описание

САМО- ПОДДЕРЖИВАЯ ВОЗДУШНЫЕ ПРИМЕНЕНИЯ (ВОЛОКНА SM 12/24)

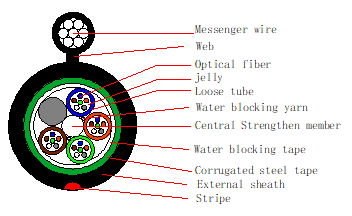

Поперечное сечение кабеля





Кабель для воздушных линий SM 12/24 само- поддерживая



Идентификация кабеля

 Концы каждого кабеля загерметизированы с теплоусаживающими крышками конца для предотвращения входа воды.

 Таблица расцветки волокна

Нет. 1 2 3 4 5 6
Цвет Синь Апельсин Зеленый цвет Браун Серый цвет Белый
Нет. 7 8 9 10 11 12
Цвет Красный Черный Желтый цвет Фиолет Пинк Aqua

 Свободная таблица расцветки трубки (LT) & присадочной проволки (FR)

Волокно

отсчет

 Элемент нет.
1 2 3 4 5 6 7 8 9 10 11 12
12 LT LT FR FR FR
24 LT LT LT LT FR



* середины «свободная трубка» «LT»;

** «FR» значит «присадочную проволку».

Сборка кабеля & размеры

Волокно

отсчет

Максимальный отсчет волокна

в трубку

Полный блок

отсчет

(LT + FR)

 Свободная трубка

Посыльный

провод

Толщина защитной оболочки кабеля

(nominal*)

 Соединитель (Height*Width)

Общий диаметр

(номинальный **)

Вес

(приблизительно)
mm mm mm mm mm kg/km
12 6 2LT+3FR 1,9 1.6*7 2,0 2.5*2.0 10.5*19.4 235
24 6 4LT+1FR 1,9 1.6*7 2,0 2.5*2.0 10.5*19.4 235

* номинальная толщина оболочки может иметь допуск с ±0.2mm.

** номинальный общий диаметр может иметь допуск с ±0.5mm.

Представление привязанного стекловолокна

Представление привязанного стекловолокна (ITU-T Rec. G.652D)

Деталь Спецификация
Тип волокна Одиночный режим
Материал волокна Данный допинг кремнезем

Показатель ослабления

@ 1310 nm

@ 1550 nm



£ 0,36 dB/km

£ 0,22 dB/km
Скачкообразность пункта dB £ 0,05
Длина волны выключения кабеля £ 1260 nm
длина волны Нул-рассеивания 1302 | 1322nm
наклон Нул-рассеивания £ 0,092 ps/(nm2 .km)

Хроматичное рассеивание

@ 1288 | 1339 nm

@ 1271 | 1360 nm

@ 1550 nm

@ 1625 nm



£3.5 ps/(nm. km)

£5.3 ps/(nm. km)

£18 ps/(nm. km)

£22 ps/(nm. km)
Диаметр поля режима @ 1310 nm 9.2±0.4 um
Ядр/одетая ошибка концентричности £ 0,5 um
Диаметр плакирования 125,0 ± 0.7um
Не-циркулярность плакирования £1.0%
Основной покрывая диаметр 245 ± 5 um
Уровень контрольного испытания

kpsi 100 (=0.69 Gpa), 1%



Представление кабеля стекловолокна

5,1 радиус загиба кабеля: диаметр кабеля 15 x (статический)

диаметр кабеля 25 x (динамический)

5,2 диапазон температур применения

Температурная амплитуда рабочей температуры : -40oC к +70oC
Диапазон температур хранения/перехода : -40oC к +70oC
Диапазон температур установки : -10oC к +50oC











5,3 тест механических & экологических показателей

S/N Деталь Метод теста Условие принятия
1

Прочность на растяжение

IEC 794-1-E1

- Нагрузка: 5.0KN

- Длина кабеля под нагрузкой: 50 m

- Время загрузки: 1min

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
2

Тест толкотни

IEC 794-1-E3

- Нагрузка: 1.0KN/100mm

- Время загрузки: ≥1min.

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
3

Сопротивление удара

IEC 794-1-E4

- Пункты удара: 3

- Времена в пункта: 1

- Энергия удара: 4,5 Ÿ m n

- Радиус бабы молота: 12.5mm

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
4

Повторенный гнуть

IEC 794-1-E6

- Радиус загиба: диаметр кабеля 20 x

- Нагрузка: 150 n

- Изгибать тариф: 3 sec/цикла

- Но. цикла: 30

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
5

Кручение

IEC 794-1-E7

- Длина: 1 m

- Нагрузка: 150 n

- Тариф извива: 1 минута/цикл

- Угол извива: ±90°

- Но. цикла: 10

- DB @1550 nm £ 0,1 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
6

Тест проникания воды

IEC 794-1-F5B

- Высота воды: 1 m

- Длина образца: 3 m

- Время теста: 24 часа

 - Никакая вода не протечет от другого конца кабеля.
7

Тест температуры задействуя

IEC 794-1-F1

- Шаг температуры:

+20oC→-40oC→+70oC →+20oC

- Время в каждый шаг: 12 часа

- Номер цикла: 2

- DB/km@1550 nm £ 0,05 изменения потери

- Отсутствие перерыва волокна и отсутствие повреждения оболочки.
8

Составная подача

IEC 794-1-E14

- Длина образца: 30 см

- Temp: 70°C ± 2°C

- Время: 24 часа

 - Отсутствие составной подачи



Упаковка

6,1 каждая длина одного кабеля, который будут раной на составном утюга стойк-деревянном или чистом деревянном барабанчике.

6,2 стандартная длина барабанчика 4000m с ±2%.

6,3 покрытый пластиковым листом буфера.

6,4 загерметизированный сильными деревянными половыми досками.

6,5 по крайней мере 1m из конца кабеля внутреннего должно быть сдержан для испытывать.

Кабель для воздушных линий SM 12/24 само- поддерживая

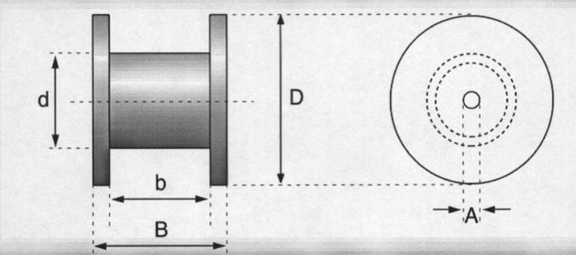

Примечание: Значение «d» содержит размер уплотнения

Тип кабеля Длина барабанчика D d B b
GYFC8S m mm mm mm mm
12/24F 4000 1440 760 1100 980
