Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Подполье кабеля оптического волокна GYTS на открытом воздухе воздушного трубопровода Armored GYTA53
Спецификации
Номер модели :
GYAT53
Место происхождения :
Китай
Количество минимального заказа :
50
Упаковывая детали :
100/pcs
Условия оплаты :
T/T
Срок поставки :
7-10 день
Тип волокна :
G.652D
Диаметр плакирования :
125.0±1
Не-циркулярность плакирования :
≤1.0
Покрывая диаметр :
245±5
Длина волны выключения кабеля :
≤1260
Напряжение (долгосрочность) :
1000
Напряжение (недолгосрочное) :
3000
Толкотня (долгосрочность) :
1000
MIN. радиус загиба (динамика) :
20d
температура установки :
-40~+60
Рабочая температура :
-40~+70
Температура хранения :
-40~+70
Описание

Обзор

Быстрые детали:
Номер Modrel: кабель сети                           Тип: На открытом воздухе оптический кабель волокна

Место происхождения: Шэньчжэнь                                         Фирменное наименование: GAPHO
OEM: Доступный                                                             Применение: сразу похороненное/трубка/трубопровод
подполье кабеля оптического волокна метода прямого сопротивления GYTS GYTA GYTA53 трубопровода на открытом воздухе кабеля optica fibra воздушное armored на открытом воздухе
Модельное имя: кабель сети
Упаковывая &Deliver:
Упаковывая детали: деревянные durms или подгонянный
Куртка 8 цены GYTA53 Facotry бронированная двойная 12 24 48 волокно устойчивого кабеля грызуна 144 ядров оптическое
Характер продукции:

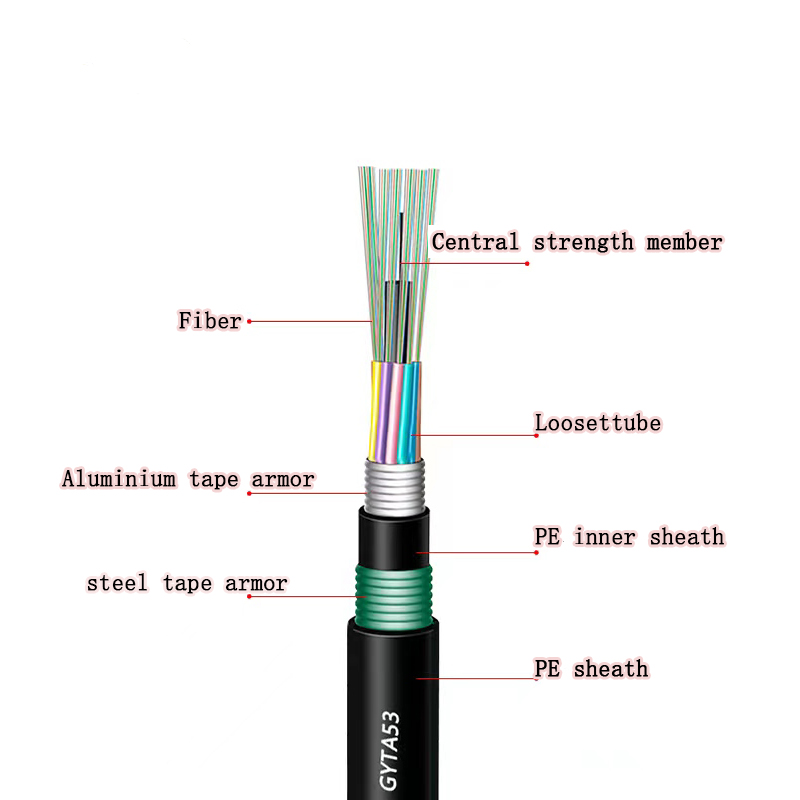

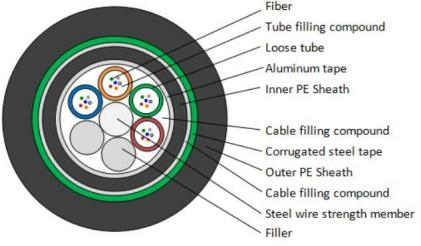

GYTA53 (свободная трубка садя на мель, strengthmember металла, затопляя смесь студня, внутреннее Алюмини-полиэтилена слипчивое
оболочка, оболочка Стал-полиэтилена слипчивая наружная)
Применения: Этот рифленая стальная лента и кабели алюминиевой ленты armored и двойные оболочки соответствующие для установки в жесткие окружающие среды где механический удар по кабелю быть expected.e.g в сразу похороненном применении. Они также соответствующие для установки в трубопроводы где сопротивление грызуна быть предположенным или сопротивление влаги предположено.
Спецификация:





Деталь Параметры
Отсчет волокна 12/48





Покрашенное покрытое волокно

 Размер 250µm±15µm



Цвет

 Голубой, оранжевый, зеленый, Браун, серый цвет, белый, красный, черный, желтый, пурпурный, розовый, Aqua



Свободная трубка

 Размер 1.9mm±0.1mm
Материал PBT
Цвет Голубой, апельсин, зеленый цвет, Браун



Заполнитель

 Материал PE
Цвет Черный



Центральный член прочности

 Размер 1.4mm±0.2mm
Материал Phosphating стальной провод



Бронированный



Материал

Пластмасса покрыла стальную прокладку и

алюминиевая лента



Наружная куртка

 Материал PE
Цвет Черный





Деталь Блок Спецификация
Тип волокна G.652D



Диаметр поля режима

 1310nm mm 9.2±0.4
1550nm mm 10.4±0.8
Диаметр плакирования mm 125.0±1
Не-циркулярность плакирования % £1.0
Ядр/ошибка концентричности плакирования mm £0.5
Покрывая диаметр mm 245±5
Покрывая не-циркулярность % £6.0
Ошибка концентричности покрытия/плакирования mm £12.0
Длина волны выключения кабеля nm £1260



Показатель ослабления

 1310nm dB/km £0.36
1550nm dB/km £0.22
Уровень стресса доказательства kpsi ≥100







Механические и экологические характеристики:

Деталь Блок Спецификации
Напряжение (долгосрочность) N 1000
Напряжение (недолгосрочное) N 3000
Толкотня (долгосрочность) N/10cm 1000
Задавите (недолгосрочный) N/10cm 3000
Минимальный радиус загиба (динамика) mm 20D
Радиус Min.Bend (статический) mm 10D
Температура установки ℃ -40~+60
Рабочая температура ℃ -40~+70
Температура хранения ℃ -40~+70



Повторение гнуть

Нагрузка: 250N; количество циклов: 30 отсутствие очевидного добавления

амортизация, отсутствие перерыв волокна и отсутствие повреждение кабеля.



Кручение

Нагрузка: 250N; количество циклов: 10; угол извива: ±90° отсутствие очевидного

амортизация добавлению, отсутствие перерыв волокна и отсутствие повреждение кабеля.



Удар

Энергия удара: 450g×1m; радиус бабы молота: 12.5mm;

номер удара: 5 отсутствие очевидной амортизации добавлению, отсутствие волокна







Размеры конструкций кабеля







Отсчет волокна







Структура



Волокна в трубку



Свободный диаметр трубки (mm)



CSM

диаметр/диаметр пусковой площадки (mm)

Номинальная толщина наружной куртки

(mm)



Высота диаметра кабеля (mm)



Вес кабеля (kg/km)
4 1+5 4 1.8±0.1 1.4/1.4 1,6 12.0±0.2 145
6 1+5 6 1.9±0.1 1.4/1.4 1,6 12.0±0.2 145
8 1+5 8 1.9±0.1 1.4/1.4 1,6 12.0±0.2 145
12 1+5 6 1.9±0.1 1.4/1.4 1,6 12.0±0.2 145
24 1+5 6 1.9±0.1 1.4/1.4 1,6 12.0±0.2 145
36 1+6 12 1.9±0.1 1.6/1.6 1,6 13.2±0.2 155
48 1+5 12 2.2±0.1 1.6/1.6 1,6 13.2±0.2 155
60 1+5 12 2.2±0.1 1.61.6 1,6 13.2±0.2 160
72 1+6 12 2.2±0.1 2.0/2.0 1,6 13.2±0.2 180
96 1+8 12 2.2±0.1 1.6/3.5 1,6 15.4±0.2 220
144 1+12 12 2.2±0.1 1.8/6.4 1,6 18.5±0.3 270

Барабанчик:









Тип кабеля

 Барабанчик



Высота (mm)



Ширина (mm)

Внутренний диаметр

(mm)

Длина

(km)



Тип барабанчика
GYTA53- (4-30) 1000 720 400 2 деревянный барабанчик
GYTA53- (36-60) 1000 720 400 2 деревянный барабанчик
GYTA53-72 1100 720 450 2 деревянный барабанчик
GYTA53-96 1200 720 550 2 деревянный барабанчик
GYTA53-144 140 800 700 2 деревянный барабанчик
