Спецификации
Номер модели :
OFS-SCH-01A
Место происхождения :
Китай
Количество минимального заказа :
10 шт
Термины компенсации :
Западное соединение, T/T, L/C, Paypal
Способность поставкы :
10000 ПК/месяц
Срок поставки :
5-8 полученное afterpayment дней
Упаковывая детали :
Размер коробки (cm): 84*43*34 Qty/CTN: 10PCS G.W/CTN: 21KG
Горизонтальный тип 6port (3outlet и 3inlet) закрытие Spliter волокна 12 волокон оптически :
Пластмассы инженерства
Цвет :
черный
Тип соединителя :
вход 3 выход и 3
Вес (исключая внешней коробки) :
1900g-2100g
Диаметр кабеля волокна :
8-16 (mm)
Размер (mm) :
410x200x120 (mm)
Макс. Емкость :
12 ядра
Описание



8mm до 16mm 6 вход 1900g выхода 3 приложений 3 оптического волокна волокон порта 12 - 2100g



1.Features:



уплотнение Gule l: Превосходное проведение запечатывания, многоразовое. Ранг предохранения IP 68.



метод установки l: стен-установленный, прокладыванная трубопровод антенна, люк -лаз



характеристика l:



l легкое в деятельности и хорошее в практицизме.



кнопка l внутренняя и внешняя может обеспечить хороший герметизировать, требования вращающего момента кабеля, протягивая, давление, гнуть.



запечатывание вулканизированное l может встретить Φ8-Φ16 (mm) потребности запечатывания оптически кабеля с превосходной repackage представление.



l температура окружающей среды от -40 к +65°C.



2. Основные структура и конфигурация



2,1 размер и емкость



Внешний размер (LxWxH)

410x200x120 (mm)

Вес (исклучая внешней коробки)

1900g-2100g

Количество портов входа/выхода

6 портов

Диаметр кабеля волокна

Φ8-Φ16 (mm)

Емкость FOSC

Bunchy: 6-96 (сердечники)

Тесемка: максимальные 144 (сердечники)



2,2 главным образом компоненты



Нет.

Имя компонентов

Количество

Использование

Примечания

1

Расквартировывать

1 комплект

Защищая кабельные сростки волокна в всем

Внутренний диаметр:

285x110 (mm)

2

Введите плиту

2 пары

Исправлять снабжение жилищем

175x56x30 (mm)

3

Поднос соединения оптического волокна

(FOST)

Максимальные 4 подноса (bunchy)

Максимальные 4 подноса (тесемка)

Фиксируя теплоусаживающ защитная втулка и держать волокна

Соответствующий для:

Bunchy: тесемка 6,8,12,16,24 (сердечников): 3 (части)

4

Учредительство

1 комплект

Кабель волокна отладки, усиленный сердечник и FOST



5

Штуцер уплотнения

1 комплект

Запечатывание между крышкой FOSC и дном FOSC



6

Штепсельная вилка порта

6 частей

Герметизируя пустые порты



7

Зарывать выводящ прибор

1 комплект

Выводить металлические части кабелей волокна в FOSC для соединения earthing

Конфигурация согласно требованию




2,3 главное вспомогательное оборудование и специальные инструменты



Нет.

Имя вспомогательного оборудования

Количество

Использование

Примечания

1

Теплоусаживающ защитная втулка



Защищая соединения волокна

Конфигурация согласно емкости

2

Связь нейлона



Волокно отладки с защитным пальто

Конфигурация согласно емкости

3

Лента изоляции

1 крен

Увеличивая диаметр кабеля волокна для легкой отладки



4

Лента уплотнения

1 крен

Увеличивая диаметр кабеля волокна который приспосабливает внутри с штуцером уплотнения

Конфигурация согласно спецификации

5

Вися крюк

1 комплект

Для воздушной пользы



6

Провод earthing

1 часть

Класть до конца между приборами earthing

Положить до конца согласно фактическому требованию

7

Истирательная ткань

1 часть

Царапать кабель волокна



8

Обозначая бумага

1 часть

Обозначая волокно



9

Специальный ключ

3 части

Зажимные болты, завинчивая гайку усиленного сердечника



10

Измеряя бумага

1 часть

Измерить периметр кабеля волокна, чего диаметр увеличен с лентой уплотнения

Измерить периметр с соответствуя измеряя бумагой

11

Пробка буфера



Быть решенным клиентами

Прицепленный к волокнам и зафиксированный с FOST, управляя буфер

Конфигурация согласно требованию

12

Осушитель

1 мешок

Положенный в FOSC перед герметизировать для desiccating воздуха.





Применения



Объем применения является следующим: антенна, подземный, стен-установка, стен-установка в трубопроводе и handhole.

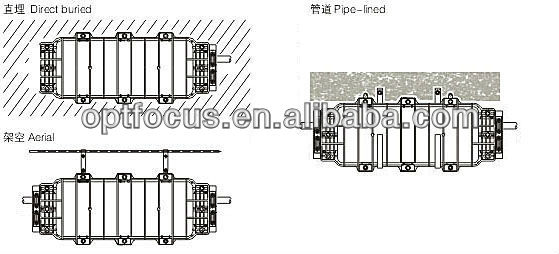

МЕТОДЫ УСТАНОВКИ

8mm до 16mm 6 вход 1900g выхода 3 приложений 3 оптического волокна волокон порта 12 - 2100g



Примечания:

  1. Обеспеченное вспомогательное оборудование установки: один комплект эластичного штуцера уплотнения, ленты уплотнения, ленты изоляции, 2 частей специальных ключей, истирательной ткани, провода earthing, связей нейлона, обозначая бумаги, измеряя бумаги и осушителя.
  2. Вспомогательное оборудование выбором клиентов: прибор earthing, труба буфера для bunchy волокна, клапан испытания давления, панель переходники, переходника, отрезок провода, patchcord, кронштейн стен-установки и кронштейн полюса.
