HD SDI над мультиплексором 3G/HD-SDI волокна к конвертеру оптического волокна SDI волокна видео-

Обзор

Передатчик/приемник высоко-определения 3Gbps HD-SDI видео- оптически принимают цифровую шифруя технологию, которая может осуществить международную двухстороннюю передачу видеосигнала 3Gbps HD-SDI через однорежимное стекловолокно, и максимальный сигнал можно передать без искажения и без реле 80Km. формат сигнала приемопередатчика ТВ высоко-определения 3Gbps HD-SDI цифровой оптически от 270Mbps к 2.97Gbps, системным поддержкам SMPTE424M приемопередатчика 3Gbps HD-SDI видео- оптически, SMPTE292, SMPTE344M, SMPTE259M и DVB-ASI (270M) и другим цифровым сигналам формата ТВ.

Особенности

Ø прибор использовано в спаривать, местный видеосигнал входной сигнал, и противоположный видеосигнал выход; Ø

Ø оно может обеспечить разнообразие методы обычного рабочего стола и централизованного шкафа карты;

Ø SD, HD, обнаружение входного сигнала 3G автоматическое, тариф поддержки 270Mbit/s-1.48Gbit/s-3Gbit/s; поддержите новый ПОЛНЫЙ сигнал формата HD полный HD 1080P/60HZ 3Gbps HD-SDI, дальность передачи смогите достигнуть 80KM;

Ø поддерживает SMPTE 424M (2.97Gbps/s), SMPTE 292M (1.485Gbps/s), SMPTE 344M (540Mb/s), SMPTE 259M (360Mb/s) и DVB-ASI (270Mb/s)

Ø с автоматическим выравниванием кабеля в передатчике, 80M: 2.97Gb/s, 140M: 1.485Gb/s 250M: 270Mb/s

Ø и передатчик и приемник имеет другой выходной видеосигнал SDI, и СИД для указания состояния доступа сигнала SDI

Ø видео- интерфейс обеспечивает трехуровневую функцию предохранения от молнии, которая может пройти тест ITU-T K.21 (10/700 μS), единый режим: 6KV, импеданс (40 Ω)

Переходник силы Ø внешний AC220/5V или внешний переходник силы DC-48V/5V;

Технические параметры

волокно u

Оптически порт: 1

Волокно: Одиночное волокно

Интерфейс стекловолокна: FC/SC/ST/LC (SFP)

Длина волны: 850nm/1310nm мультимодное; одиночный режим 1310nm/1550nm

Дальность передачи без реле: 0~80Km

Типичный передайте силу: Одиночный режим 100uw — 0.93mw

u видео 3Gbps HD-SDI

Видео- ширина полосы частот: 270Mb/s-2.97Gb/s

Стандарты сигнала ТВ: SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE 259M и DVB-ASI

Потеря отражения: >15DB

Выравнивание: 250m @ 270Mbit/s, 140m @ 1.485Gbit/s, 80m @ 2.97Gbit/s

Интерфейс: 75 омов BNC

u Рабочая Среда

Работая температура: -10 ° c - +60 ° c

Температура хранения: -40 ° C - +85 ° C

Работая влажность: 0% до 95% (отсутствие конденсации)

MTBF: часы >100,000

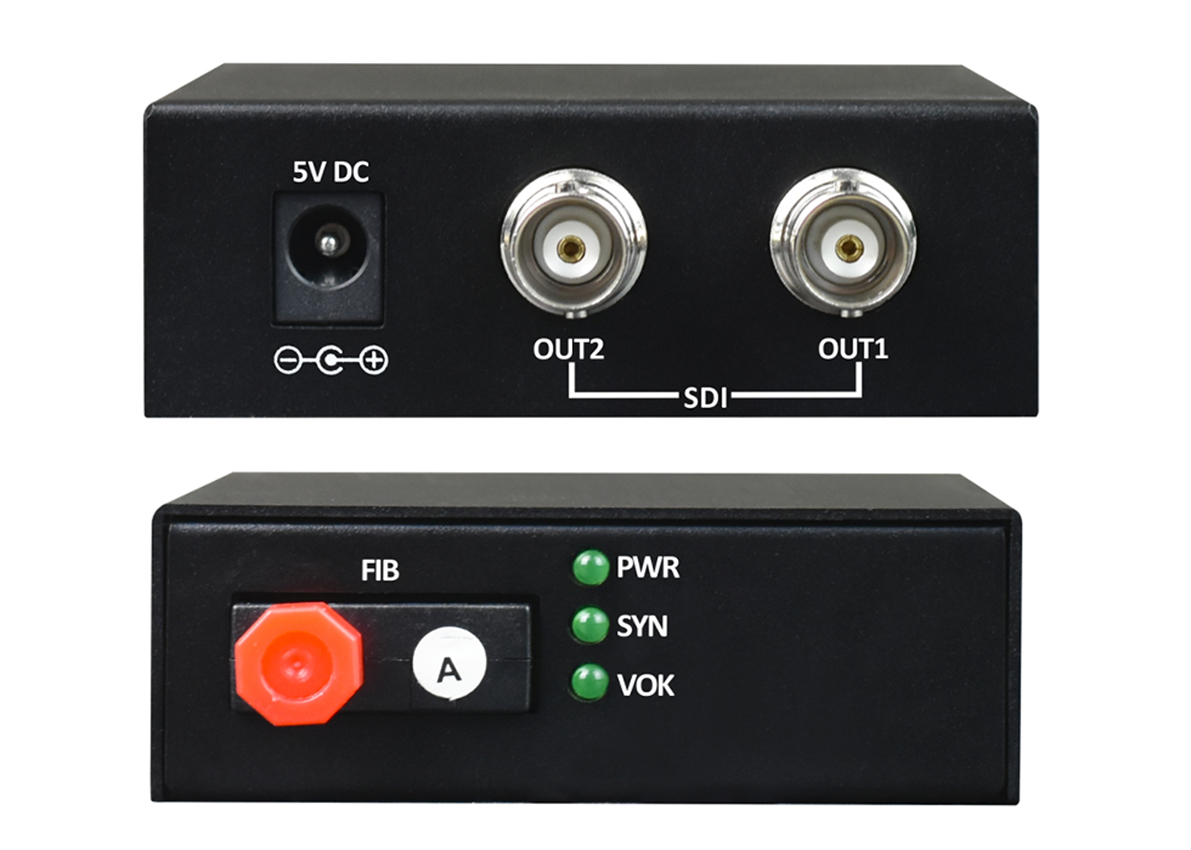

Изображение продукта

Упаковка & грузить
