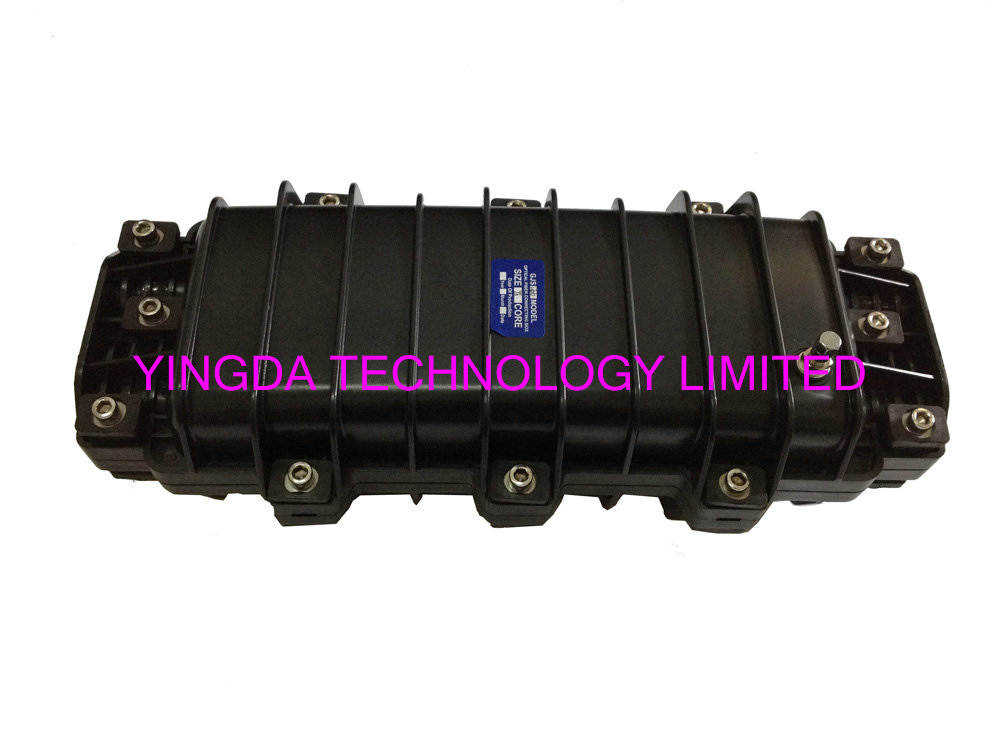

Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Спецификации
Номер модели :
GJS-H010
Место происхождения :
Китай
Количество минимального заказа :
100 единиц
Термины компенсации :
T/T, MoneyGram, западное соединение
Срок поставки :
7days после получают компенсацию
Упаковывая детали :
1pc/коробка, 10 ПК/коробка коробки
Материал :
ПК
Порты кабеля :
3in 3out
Максимальная емкость :
волокно 96 сердечников bunchy, 144cores для волокна тесемки
Диаметр кабеля :
8-20mm
Размерности :
430x180x125 mm
количество подноса соединения :
4 шт
емкость подноса соединения :
24fibers/36 волокон (тесемка)
логос клиента :
О'КЕЙ
Образца :
О'КЕЙ
Описание

Горизонтальное приложение соединения оптического волокна под земным ядром закрытия 96 соединения волокна

Горизонтальные 3 в вне закрытии соединения оптического волокна 3, под земным ядром закрытия 96 соединения волокна





Модель: ГДЖС-Х010



Применение: антенна, подземная, стен-установка, трубопровод-установка, хандхоле-установка.

Температура окружающей среды от -40℃ к +65℃.

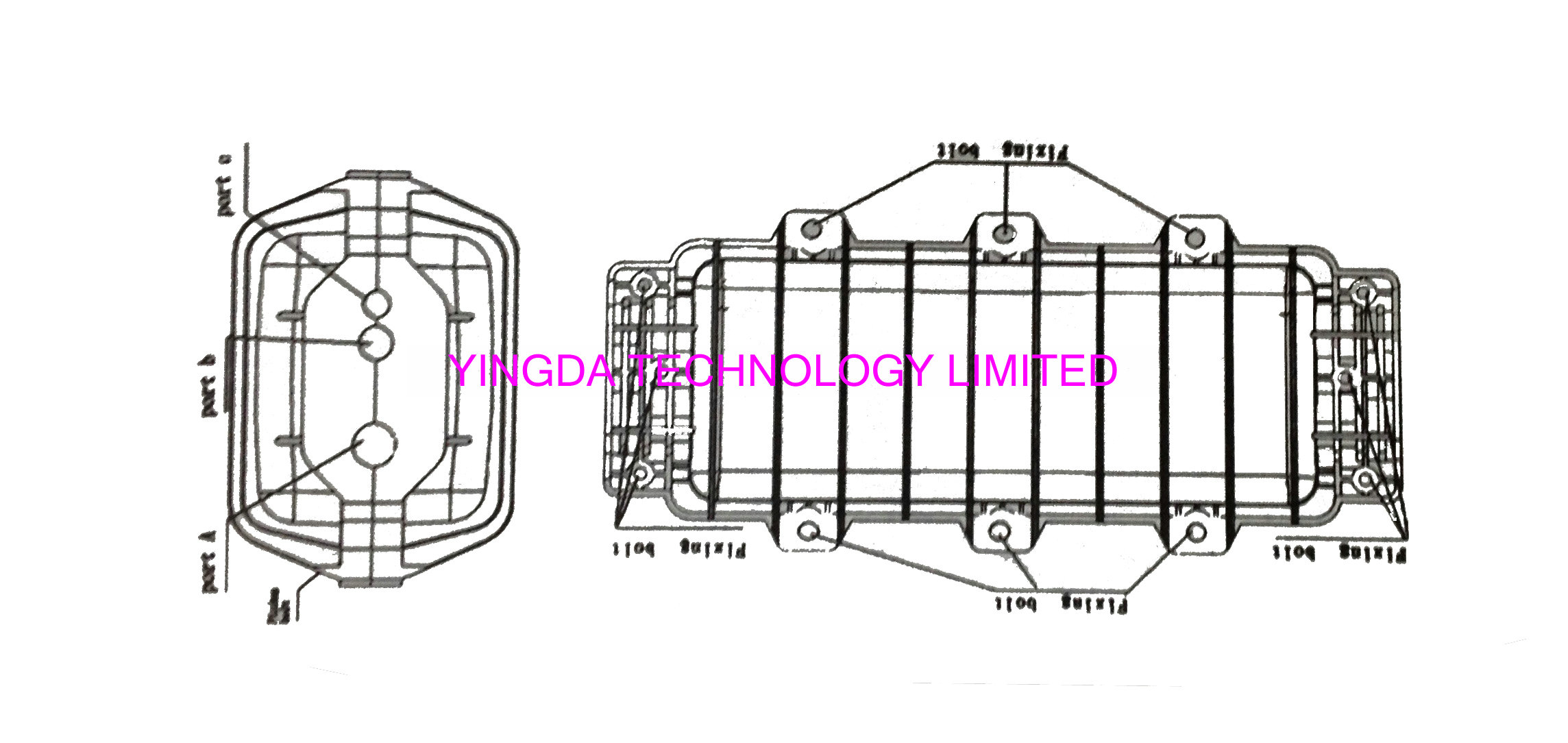

ССтруктуре соединяя коробки волокна

Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна



Спецификации

Внешний размер (ЛксВксХ) 430кс180кс125 (мм)
Вес (исключая внешней коробки) 2500г-2825г
Количество портов входа/выхода 3 (части) на каждой стороне (итоге 6 частей)
Диаметр кабеля волокна Φ8-Φ20 (мм)
Емкость ФОСК

Бунчь: 12-96 (ядри)

Лента: максимальные 144 (ядри)
Внутренний диаметр 320кс120кс100 (мм)
Емкость подноса соединения Бунчь: 12, 24 (ядри); Лента: 3 (части)



Главные компоненты



Нет. Имя компонентов Количество Использование Примечания
1 Расквартировывать 1 набор Защищая кабельные сростки волокна во всем




2

Поднос соединения оптического волокна

(ФОСТ)

максимальные 6 ПК (бунчь)

максимальное 4пкс (лента)

 Фиксируя теплоусаживающий защитный рукав и удержание волокон
3 Учреждение 1 набор Фиксируя усиленное ядр кабеля волокна и ФОСТ
4 Штуцер уплотнения 1 набор Запечатывание между крышкой ФОСК и дном ФОСК
5 Штепсельная вилка порта 6 частей Герметизируя пустые порты
6

Давление

клапан испытания

 1 набор После впрыскивать воздух, он использован для испытания давления и испытания запечатывания Конфигурация согласно требованию
7 Зарывать производный прибор 1 набор Производный металлические компоненты волокна привязывают в ФОСК для соединения еартхинг Конфигурация согласно требованию

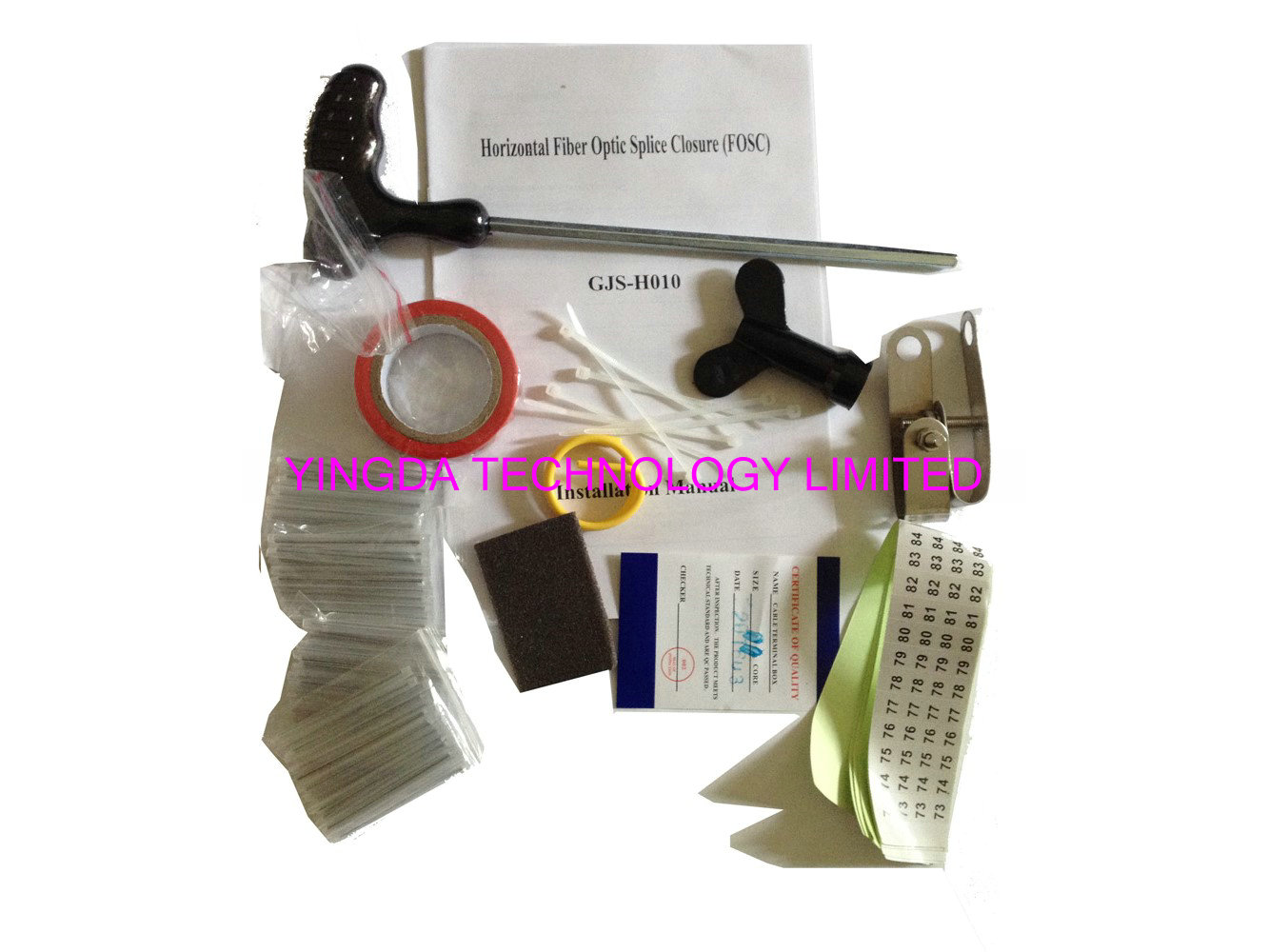

Главные аксессуары и особенные инструменты

Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокнаЗакрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна

Нет. Имя аксессуаров Количество Использование Примечания
1 Теплоусаживающий защитный рукав   Защищая соединения волокна Конфигурация согласно емкости
2 Связь нейлона   Волокно отладки с защитным пальто Конфигурация согласно емкости
3 Лента изоляции 1 крен Увеличивая диаметр волокна привязывает для легкой отладки
4 Лента уплотнения 1 крен Увеличивая диаметр кабеля волокна который приспосабливает внутри с штуцером уплотнения Конфигурация согласно спецификации
5 Крюк смертной казни через повешение 1 набор Для воздушной пользы
6 Провод еартхинг 1 часть Класть до конца между приборами еартхинг
7 Истирательная ткань 1 часть Царапать кабель волокна
8 Обозначая бумага 1 часть Обозначая волокно
9 Особенный ключ 3 части Зажимные болты, завинчивая гайку усиленного ядра
10 Измеряя бумага 1 часть Измерить круг, чего свой диаметр увеличен с лентой уплотнения
11

Трубка буфера



 быть решенным клиентами Прицепленный к волокнам и зафиксированный с ФОСТ, управляя буфер Конфигурация согласно требованию
12 Осушитель 1 сумка Положенный в ФОСК перед герметизировать для десиккатинг воздуха.



Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокнаЗакрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна

                            диаграмма 1 диаграмма 2

           тип тип сторона коробки соединения волокна встроенный коробки соединения волокна верхней части горизонтальный

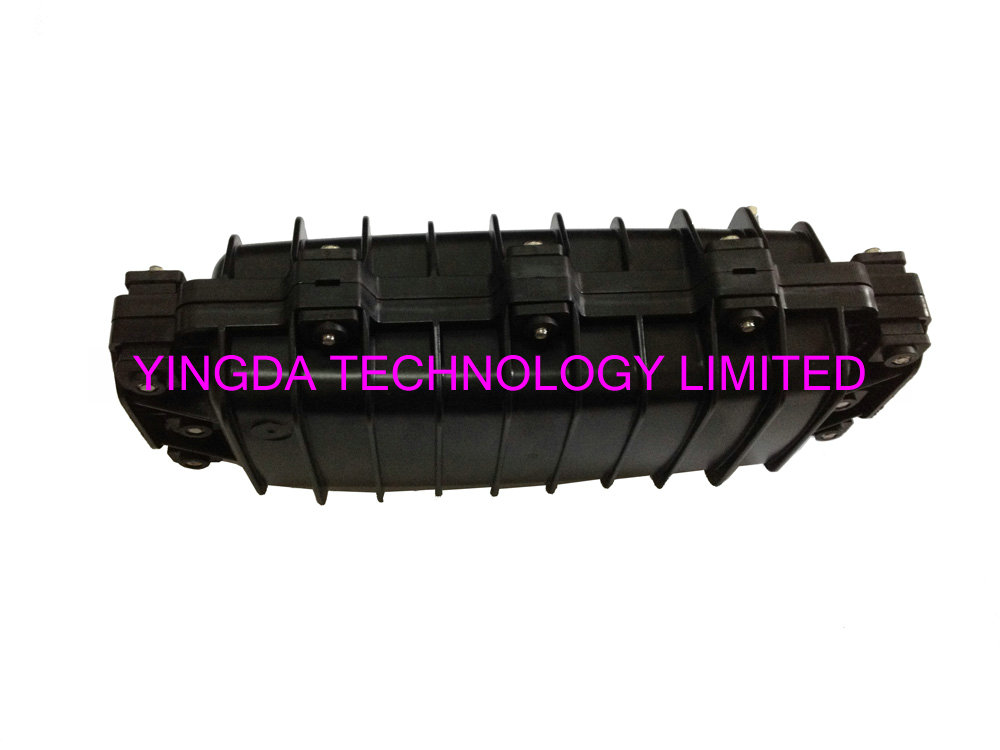

  • коробка сделана из материала ПК высокопрочного инженерства пластикового, идеальных ручных работ. (диаграмма 1&2)
  • закрытие с помарками нержавеющей стали для открытия и для того чтобы закрыть коробки, стандарта оборудованной с особенным инструментом ключа.  (диаграмма 1&2)



Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокнаЗакрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна

                             диаграмма 3 диаграмма 4

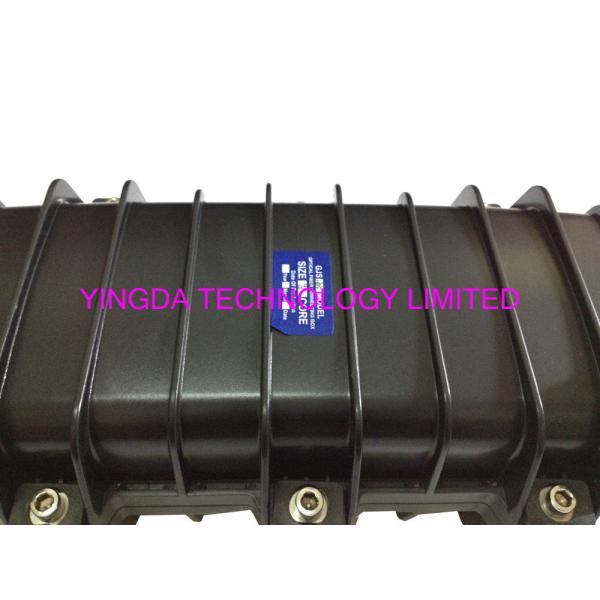

  • ярлык на верхней части распределительной коробки волокна, содержание главным образом включают: название продукта, модель, емкость, дата продукции. см. диаграмму 3

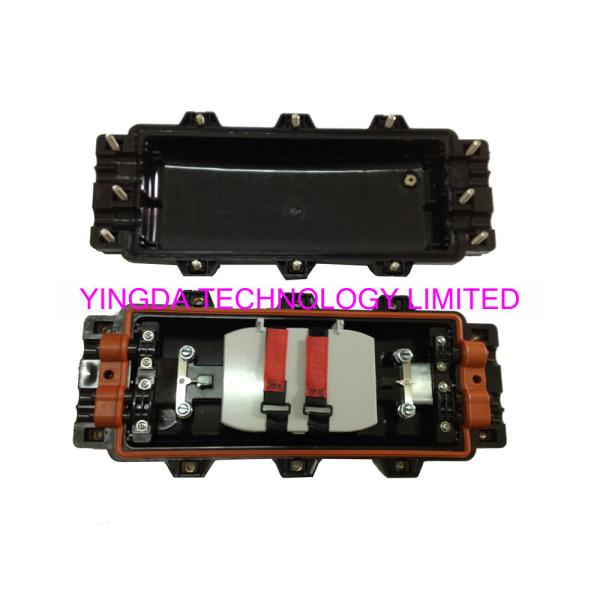

  • внутренность итог загерметизированный с красным резиновым кругом, водоустойчивый, пылезащитным. смогите быть использовано вне жесткой окружающей среды, ОН нелегально, люка -лаза, держателя стены, установленного поляка, антенны, етк. видеть диаграмму 4





Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокнаЗакрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна

                                        диаграмма 5 диаграмма 6

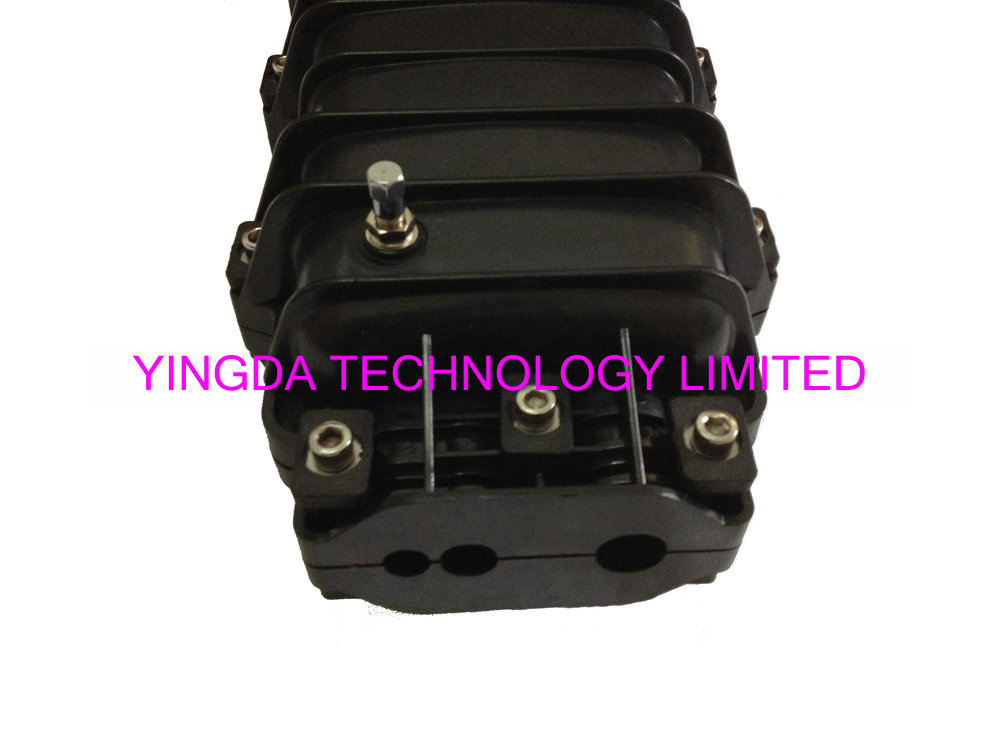

  • порты кабеля является следующим: 3 иньпорт, 3 оутпорц. диаметр кабеля отдельно является следующим: 8-20мм, 8-16мм, 8-13мм, как диаграмма 5 &6
  • клапан воздуха опционный когда заказ. если потребность клиента, будет оборудованный с ей, то как диаграмма 6.





Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокнаЗакрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна



                             диаграмма 7 диаграмма 8

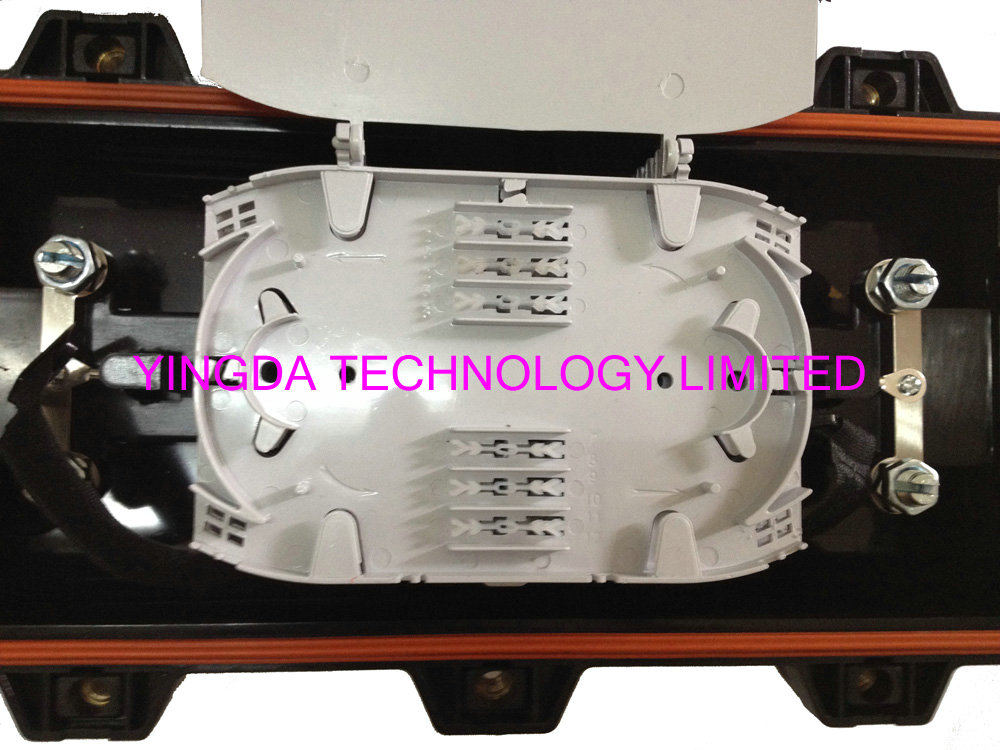

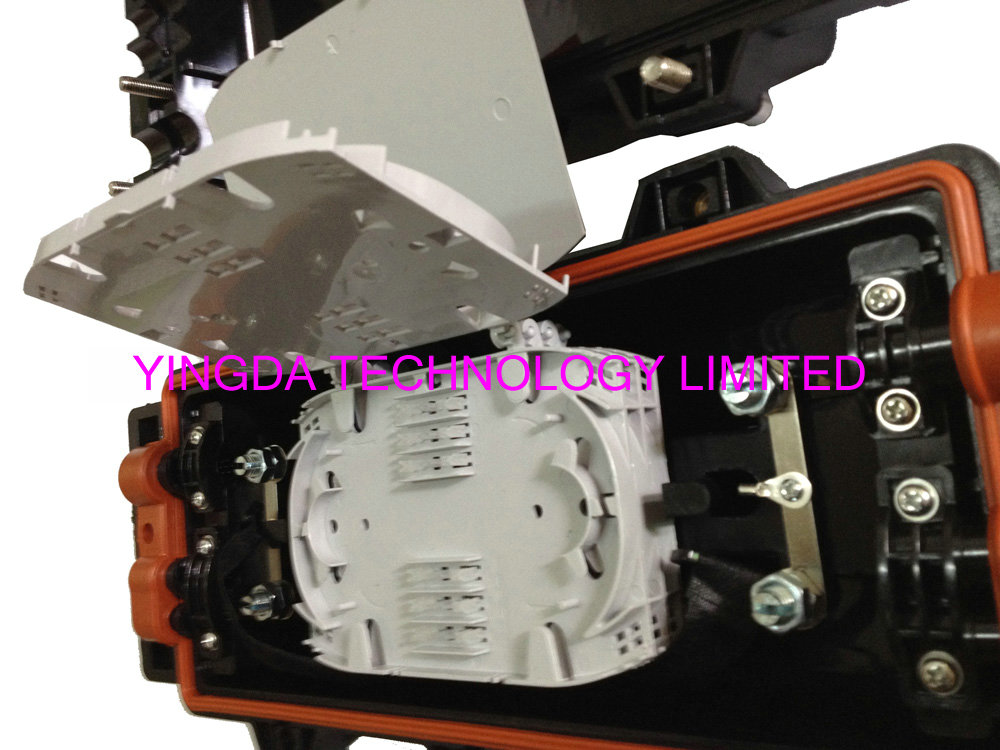

закрытие соединения волокна может установить ПК максимума 4 24 подноса волокон, каждый поднос с держателями пластикового рукава. см. диаграмму 7.

полностью поднос соединения перекрытие друг с другом, и починка на закрытии с винтами, поэтому он будет не сломанный на длинном транспорте. см. сигуре 8.
