Спецификации
Номер модели :
YDFOSC001-SC/UPC (включается в перечень)
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Термины компенсации :
T / T или западное соединение
Способность поставкы :
500000 штук в месяц
Срок поставки :
через 5 рабочих дней после полученной компенсации
Упаковывая детали :
5 части или 10pcs/коробок волдыря
Применение :
FTTH, CATV, LAN
Тип соединителя :
SC/UPC
Тип волокна :
SMF-28e
Тип кабеля :
одиночный режим 9/125um
Диаметр кабеля :
00,9 мм,2.0 мм, 3.0 мм, 2х3 мм
цвет коннектора :
Синий
Потеря вставки :
Max. <0,5dB, типичный <0,3dB
Возвратные потери :
≥ 50 дБ
Наименование продукта :
соединитель для оптических волокон, соединитель для оптических волокон, соединители для волоконных к
Описание

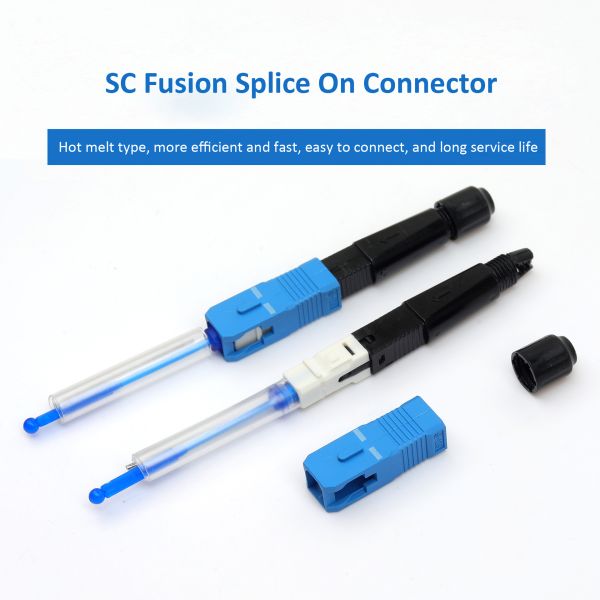

SC fusion splice-on connector - это быстрый соединитель оптического волокна, но его точка скрещивания внутри конца соединителя, эквивалентно устраняет хвостики при скрещивании.Преимущество заключается в отсутствии необходимости дополнительной защиты после сцепленияВ контракте с конструкцией механического сплисера, он экономит на стоимости технического обслуживания и эксплуатации механических соединителей с V-грывусом и долговечен,что опровергает концепцию, что высокая стоимость сплице машины и не применяется к FTTH строительства.



SC Fsion Splice на характеристиках разъемов

  • Низкие затраты на эксплуатацию, высокая эффективность
  • Быстро установить соединение на месте
  • Части сварки под давлением принимают новый уникальный конструктивный дизайн, установка без впрыска клея, без шлифовки, без расходных материалов
  • Высокое качество установки, высокий уровень успеха и быстрая установка и т.д.
  • Точные механические размеры
  • Все материалы соответствуют ROHS
  • Легко переносится
  • Легко управлять или использовать



SC Fsion Splice на соединителеСпецификация

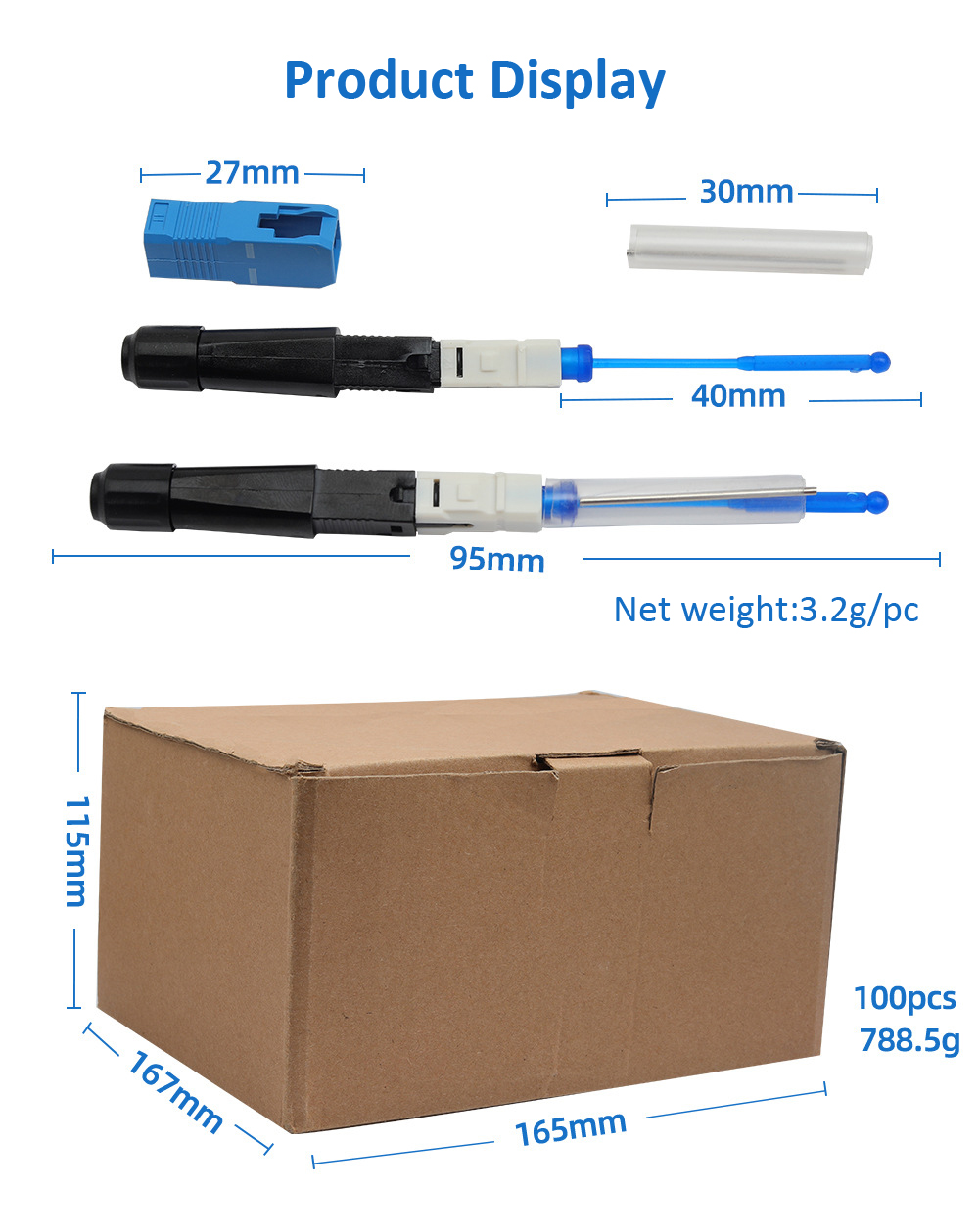

Модель YDFOSC001
Тип соединителя SC/UPC, SC/APC
Тип кабеля 0.9 мм, 2,0 мм, 3,0 мм, 3,1 * 2,0 мм кабеля
Диаметр волокна 125um ((G657A2 голые волокна)
Упругой диаметр буфера 250мм
Тип волокна Однорежимный OS1 9/125um
Потеря вставки ≤ 0,3 дБ
Убытки от возврата ≤ 50 дБ
Упругость твердых волокон > 250 г
Рабочая температура -40°C-+80°C
Прочность натяжения 60N (5кг в течение 2 мин)
Испытание падения 4 метра вверх по направлению цементного пола, в общей сложности 3 раза.

CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Field Installable Connector (Коннектор, устанавливаемый на поле)



Шаги инструкции по соединению соединителя с синтезом

1. Подготовка

2Положите теплоустойчивый корпус трубы и орех через в волоконный кабель

3. Используйте плоское волокно стриппер снять покрытие около 45 мм

4Используйте стриппер, чтобы снять слой покрытия волокна и очистить волокно, а затем поместите оптическое волокно на держатель.

5Порежьте волокно ножом из волокна.

6. Поместите собранный держатель в устройство сцепления синтеза

7Снимите слой 0,9 мм волокна.

8. Очистите оптическое волокно и поместите его в держатель синтезаторная машина

9Порежьте волокно ножом из волокна.

10Положите держатель в устройство слияния

11После того, как два инструмента будут готовы, закройте термоядерную машину, начните термоядерный процесс.

12После слияния, откройте машину и осторожно вытащите весь соединитель.

13. Вставить тепло-сокращающую трубку к хвосту скрещенного-коннектора осторожно, затем поместить весь скрещенный соединитель в синтезатор и начать нагревать

14. Удалить разъем из термоядерной машины после примерно 90 градусов нагрева, а затем охлаждения в течение примерно 5 секунд

до десятик.

15Полная сборка.





* Пожалуйста, используйте настраиваемый FTTH плавильный станок



* Рекомендуемые расходные материалы:

Сохраняйте запас следующих предметов:

  • Денатурированный спирт
  • Ткани, не содержащие линты
  • Матовый тампон
