Не трубка металла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Не трубка металла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Не трубка металла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Не трубка металла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Спецификации
Номер модели :
GYFXTY
Место происхождения :
Китай
Количество минимального заказа :
2 KM
Упаковывая детали :
2km/деревянный барабанчик
Куртка кабеля :
черный
Материал оболочки :
PE
Отсчет волокна :
4 ядра
Размер кабеля :
7,2 мм
Применение :
FTTH воздушное, трубопровод
Член прочности :
FRP, пряжа aramid
Описание

Трубка неметалла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY

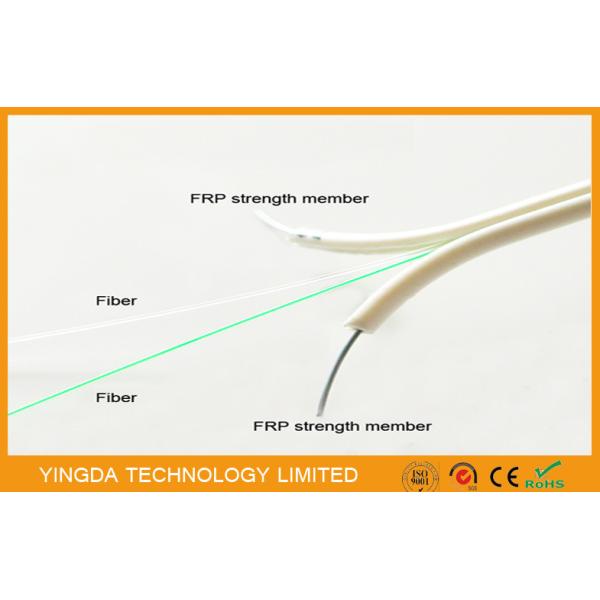

Волокна расположены в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Наружный трубка PBT свободная, там пряжа aramid (Кевлар) для члена прочности, и член прочности 2 параллельный FRP помещен на обеих 2 сторонах. Кабель завершен с оболочкой полиэтилена (PE).

Применение

  • Воздушные держатель или трубопровод


Особенности

  • Хорошее представление механических и температуры.
  • Высокопрочная свободная трубка которая гидролиз устойчивый.
  • Особенная смесь завалки трубки обеспечить критическую защиту волокна.
  • Задавите сопротивление и гибкость.
  • FRP обеспечивают прочность на растяжение.
  • Небольшая установка диаметра, облегченных и дружелюбных.


Структура кабеля

Тип кабеляGYFXTY
Номер волокна2~24core
Барьер влагиВода преграждая ленту
Свободная трубкаматериалPBT
диаметрФ2.2 (наружное/внутреннее)
Трубк-заполнятьCompoun завалки трубки
Член прочностиматериалFRP
диаметр2 ПК
Наружная оболочкаматериалPE
диаметр1.8±0.2mm


Цвет волокна

Номер волокна в
трубка 8cores		123456
СиньАпельсинЗеленый цветБраунСерый цветБелый
789101112
КрасныйЧерныйЖелтый цветФиолетПинкAqua
Цвет 13~24 будет отмечен с черным трейсером. Для черного цвета не не нужен маркированный черный трейсер, использует цвет природы вместо.


Характеристика кабеля механическая

ядрДиаметр кабелявес
2~247.2mm45±2kg/km
Минимальный радиус загиба (mm)Долгосрочность10D
Минимальный гнуть
Радиус (mm)		Недолгосрочный20D
Минимальное позволяемое
Прочность на растяжение (n)		Долгосрочность500
Минимальное позволяемое
Прочность на растяжение (n)		Недолгосрочный1200
Нагрузка толкотни (N/100mm)Долгосрочность300
Нагрузка толкотни (N/100mm)Недолгосрочный1000
Деятельность
температура (℃)		-40+70
Установка
температура (℃)		-20+60


Характеристика волокна

Стиль волокнаБлокSM
G652		SM
G652D		MM
50/125		MM
62.5/125		MM
OM3-300
Условиеnm1310/15501310/1550850/1300850/1300850/1300
АмортизацияdB/km≤≤≤≤3.0/1.0≤3.0/1.0
0.36/0.230.34/0.223.0/1.0--------
Рассеивание1550nmPs/(nm*km)----≤18--------Dispresion
1625nmPs/(nm*km)----≤22--------　
Ширина полосы частот850nmMHZ.KM--------≧400≧160Ширина полосы частот
1300nmMHZ.KM--------≧800≧500　
Нул длин волны рассеиванияnm1300-1324≧1302,
≤1322		--------≧ 1295,
≤1320
Нул наклонов рассеиванияnm≤0.092≤0.091------------
PMD максимальное индивидуальное Fibr　≤0.2≤0.2--------≤0.11
Значение связи дизайна PMDPs (nm2*k
m)		≤0.12≤0.08------------
Λc критической длины волны волокнаnm≧ 1180,
≤1330		≧1180,
≤1330		------------
Выключение кабеля
λcc длины волны		nm≤1260≤1260------------
MFD1310nmum9.2+/-0.49.2+/-0.4------------
1550nmum10.4+/-0.810.4+/-0.8------------
Численный
Апертура (NA)		　--------0,200+/
-0,015		0.275+/-0.
015		0.200+/-0
.015
Шаг (середина двухнаправленного
измерение)		dB≤0.05≤0.05≤0.10≤0.10≤0.10
Незакономерности над волокном
длина и пункт		dB≤0.05≤0.05≤0.10≤0.10≤0.10



Скачкообразность
Backscatter разницы
коэффициент		dB/km≤0.05≤0.03≤0.08≤0.10≤0.08
Единообразие амортизацииdB/km≤0.01≤0.01　　　
Dimater ядраum　　50+/-1.062.5+/-2.550+/-1.0
Диаметр плакированияum125.0+/-0.1125.0+/-0.1125.0+/-0.1125.0+/-0.1125.0+/-0.1
Не-циркулярность плакирования%≤1.0≤1.0≤1.0≤1.0≤1.0
Покрывая диаметрum242+/-7242+/-7242+/-7242+/-7242+/-7
Покрывать/зяблик
концентрически ошибка		um≤12.0≤12.0≤12.0≤12.0≤12.0
Покрывать не циркулярность%≤6.0≤6.0≤6.0≤6.0≤6.0
Ядр/ошибка conentricity плакированияum≤0.6≤0.6≤1.5≤1.5≤1.5
Скручиваемость (радиус)um≤4≤4------------


Пакет

материал 1.Packing: Деревянный барабанчик
длина 2.Packing: стандартная длина кабеля будет 2 km. Другая длина кабеля также доступна если требуется клиента
