ИСО 13784-1 оборудования для испытаний комнаты поверхностных продуктов ИСО 9705 в натуральную величину

Инстродуктион:

Имитирует огонь который под хорошо провентилированными началами условий в угле небольшой комнаты с одиночным открытым входом. Метод запланирован оценить вклад для того чтобы увольнять рост обеспеченный поверхностным продуктом используя определенный источник зажигания. Особенно соответствующее для продуктов которые по какой-либо причине нельзя испытать в небольшом масштабе лаборатории, например термопластиковые материалы, влияние изолируя субстрата, соединений, поверхностей с большей незакономерностью.

Стандарты:

- 9705:1993 ИСО
- ИСО 13784-1
- АСТМ Э 1537
- ЭН 14390
- ИСО5660-1

Структуры:

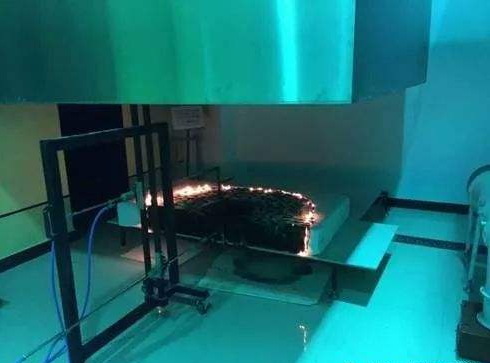

- Оборудование состоит из источника зажигания, конического сборника, выхлопных труб, вентиляторов, веся станции и компонента измеряющего прибора.
- Испытательная система состоя из: собрание и ситема анализа газа; система управления газа; весить измеряя систему; испытательная система плотности дыма;
- Датчики температуры трубопровода встроенные, измерители прокачки газа, зонд забора газа и многошаговая линия забора аналитические аппаратуры фильтра для обеспечения длинной жизни.

Рабочие параметры:

- Система автоматически увольняет и записывает уместные экспериментальные данные;
- Независимая передвижная платформа дисплея времени.
- инициатор воспламенения искры 10кВ, оборудованный с безопасным прибором прекращения огня. Дизайн пожаротушения и системы сбора сточных вод.
- Двухполярная система управления клапана подачи газа; Избегите утечки воздуха в системе причиненной неисправностью клапана соленоида, который водит к риску взрыва;
- Дизайн лестницы, удобное обслуживание выхлопной трубы.
Система забора газа:
1. высокоточная система забора дизайна патента; Обеспечьте что газ забора входя в газоанализатор стабилизирован и свободен от примесей; Сделайте результат анализа анализатора более точным;
2. включая фильтр частицы;
3. холод хороший: система рефрижерации принципа компрессора; Газ пробуя 0 | контроль температуры 5 ºК;
4. насос подсоса воздуха: обеспечьте источник питания забора газа;
5. сушильный цилиндр; Двуокись кислорода и азота соответственно была проанализирована для воздушной сушки и удаления примесей.
6. шариковый клапан высокой точности; Раскройте и закройте цепь воздуха;
7. регулятор потока.
Газоанализатор:
1. одновременно проанализируйте уровень производства потребления, окиси углерода и углекислого газа кислорода.
2. Разрешение газоанализатора является следующим: кислород 0~25%, окись углерода 0~1%, и углекислый газ 0~10%, соответственно.
3. установленный обход для быстрого ответа.
4. система сбора данных: один набор преданных системы собрания и компьютера леново бренда

Следующие результаты даются графически:
Скорость тепловыделения как функция тарифа времени [кВ] тарифа продукции дыма [м2/с] тарифа Со-продукции [г/с] тарифа КО2-продуктион [г/с] тепловых потоков ХКН-продукции [г/с] к центру отсека справляется [кВ/м2] массовое распространение в выпускном коробе как функция времени [кг/с]
