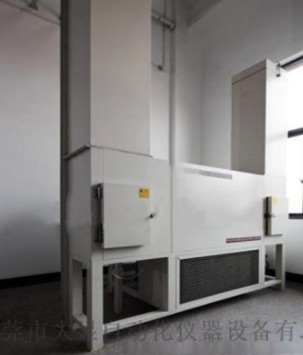

DX8416AWМашина для испытания торсионного сопротивления высоко- и низкотемпературных энергетических кабелей

1Сфера применения:

Он подходит для испытания торсионного сопротивления гибкого кабеля со скручивающим сопротивлением для системы ветровой энергетики или аналогичной системы с номинальным напряжением 1.8/3 кВ или ниже в условиях низкой температуры.

2- Соблюдать стандарт:

TICW1-2009 Метод испытаний торсионного тока для торсионного гибкого кабеля для производства ветровой энергии

GB/T2423.1-2001 Испытание A: метод испытания при низкой температуре, GB/T2423.2-2001 Испытание B: метод испытания при высокой температуре.

3Технические параметры:

Размер студии: 400×300×2300 мм;

Испытательный канал: 300 × 300 × 12600 мм;

Размеры: 1550×2500 мм;

Левая высота: 1720 мм;

Правая высота: 9620 мм;

Размеры левого и правого каналов: 640×54 мм;

Общая масса: около 2500 кг;

диапазон испытаний кабеля: испытание кабеля ветровой энергии ниже 35 кВ;

Температурный диапазон: -60 ~ 8 °C;

Температурные колебания: ≤ ± 0,5 °C;

Однородность температуры: ≤ ± 0,3 °C;

Время нагрева: регулируемое;

Время охлаждения: в среднем 0,7 ~ 1,0 °C/мин;

Окно наблюдения: многослойное полые высокотемпературное сопротивление (500 °C);

Стеклянное окно: (200 × 300) шкаф управления поворотом, стойка: 700 × 1300 × 1400;

Открытие двери: двери с одноразовым открытием;

панель управления: питание, дисплей контроллера, кнопка управления;

Управляющий шкаф распределения энергии: распределительная панель, выхлопный вентилятор;

Нагреватель: нагреватель крыльев из нержавеющей стали;

Установка: набор торсионных устройств для кабелей;

Дверь в проводе питания и отверстие для отвода: расположены сзади коробки.

Основная конфигурация низкотемпературной торсионной испытательной камеры для кабелей ветровой энергетики:

Окно наблюдения: многослойное полые высокотемпературное сопротивление (500 °C);

Стеклянное окно: (200 × 300) шкаф управления поворотом, стойка: 700 × 1300 × 1400;

Открытие двери: двери с одноразовым открытием;

панель управления: питание, дисплей контроллера, кнопка управления;

Управляющий шкаф распределения энергии: распределительная панель, выхлопный вентилятор;

Нагреватель: нагреватель крыльев из нержавеющей стали;

Установка: набор торсионных устройств для кабелей;

отверстие в проводе питания и отверстие для дренажа: расположены на задней стороне коробки;

Условия использования низкотемпературной торсионной испытательной камеры для ветровых кабелей:

1. место установки: земля плоская, хорошо проветриваемая, нет сильных вибраций вокруг, нет сильного влияния электромагнитного поля, нет горючих, взрывоопасных, коррозионных веществ и пыли,и есть соответствующее пространство для использования и обслуживания вокруг оборудования;

2Условия окружающей среды:

Температура: от 5 до 35 °C

Относительная влажность: ≤ 85% RH

Давление воздуха: 86 Kpa~106 Kpa

3Условия питания:

Источник питания AC380V, трехфазный четырехпровод + защитный заземляющий провод

Допустимый диапазон колебаний напряжения: AC (380 ± 38) V

Допустимый диапазон колебаний частоты: (50 ± 0,5) Гц

Сопротивление наземления провода PGND менее 4 Ω
