Провод DX8297И...Испытание сжигания кабеляОснащение

Введение в прибор:

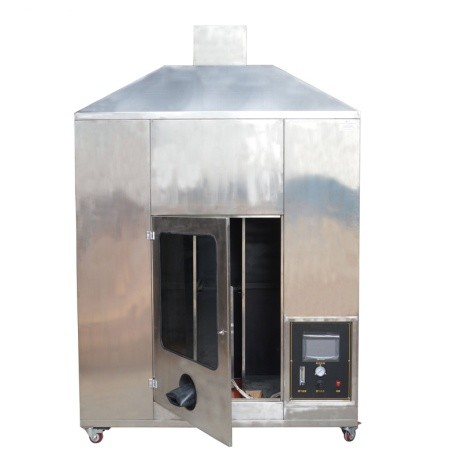

Устройство UL 1685 для испытания пламени проводов и кабелей - это прибор, используемый для оценки способности одного или нескольких кабелей ингибировать распространение пламени в определенных условиях.и отвечает требованиям испытаний UL 1685, IEEE 383 и IEEE 1202.

Показатели подавления пламени кабеля оцениваются путем зажигания образца с вертикальным пламенем 20 kW (70,000 Btu/hr) с теоретическим значением 20 kW (70,000 Btu/ч) в пространстве определенного объема в течение 20 минут.

Технические параметры:

Стандарты

IEEE 1202

Распространение пламени - испытания проводов и кабелей

IEEE 383

Стандарты испытаний типа для проводов, полевых соединений и соединителей для атомных электростанций

UL 1685

Распространение огня через кабель и производство дыма

Ключевые особенности:

Размер испытательного помещения: 2438 (длина) × 2438 (ширина) × 3353 (высота) мм, объем: 19,93 м3, внутренняя площадь пола: 5,94 м2;

Для измерения температуры и скорости газа в выхлопной трубе используются термопара и двунаправленные анемометры;

Двунаправленный анемометр используется для точного измерения скорости вихря высокотемпературного газа сгорания, образующегося во время процесса сгорания в выхлопной трубе;

Размер поддонов составляет 305 (длина) × 76 (ширина) × 2438 (высота) мм, ширина стальной лестницы - 25±6 мм, а вертикальная ширина - 229 мм;

Огнетушитель с пропанным горелкой и смесителем Вентури по стандарту IEC60332-3;

Контроллер массового потока для обеспечения того, чтобы подача воздуха и давление воздуха могли поддерживать плавный воздушный поток;

Планшет сбора данных используется для точного сбора и измерения температуры внутренних компонентов и температуры пламени горелки;

Газ и воздух могут управляться электромобильными клапанами;

Система измерения плотности дыма

Система испытания скорости выделения парамагнитного кислорода

Электромоторные клапаны и зажигатели могут управляться вручную с помощью кнопок на панели управления, а прибор может быть отключен в случае чрезвычайной ситуации (включая компьютер)
