Микро-смазка для тумана Excelon, L72-74, пластиковая чаша закрыта

Установка

1Выключите давление воздуха, установите фильтр в воздушную трубу.

● вертикально (вниз),

● с потоком воздуха в направлении стрелки на теле,

● вверх по течению от регуляторов, смазочных устройств и циклических клапанов,

● как можно ближе к подаче воздуха при использовании в качестве фильтра для основных линий;

● как можно ближе к обслуживаемому устройству при использовании в качестве финального фильтра.

2. Соедините трубопроводы с соответствующими портами, используя уплотнитель для нитей труб только на мужских нитах. Не допускайте уплотнитель, чтобы войти внутрь блока.

3. Гибкая трубка с минимальным размером 3 мм (0,125") может быть подключена к автоматическому сливу.

4. Нажмите на чашу или на чашу с защитой в корпус и поверните полностью по часовой стрелке перед давлением.

5Для получения максимального срока службы элемента устанавливается фильтр общего назначения Norgren с элементом 5 мкм вверх по течению от фильтра для удаления масла.

ОБслуживание

1. Откройте ручной слив, чтобы вывести накопившиеся жидкости.

2. Заменить элемент фильтра, когда падение давления через элемент превышает 0,7 бар (10 psig).Индикатор механического обслуживания показывает примерно полный красный цвет, а дополнительный индикатор электрического обслуживания обеспечивает электрическую выходную мощность, когда падение давления через элемент достигает 0,7 бар (10 псиг).Разборка

1Фильтр может быть демонтирован без удаления из воздушной трубы.

2Уменьшите давление в входе и выходе до нуля.

3- Уберите чашку - толкните в тело и поверните против часовой стрелки.

4Не снимайте канализацию или эксплуатационные индикаторы (1, 8), если замена не требуется.Удалять и заменять только при неисправности.

Очистка

1. Элемент (51, 53) не может быть очищен. Очистить пластиковую чашу (25, 42) и линзу (3, 36, 47) только теплой водой. Не погружать электрический индикатор (8) в воду. Очистить индикатор (8) сухим,Чистая ткань. Очистите другие части теплой водой и мылом.

2Промыть и высушить внутренние проходы тела (6, 7) чистым, сухим сжатым воздухом.

3Проверяйте детали. Заменяйте те, которые обнаружены поврежденными. Заменяйте пластиковую чашу металлической чашей, если пластиковая чаша показывает признаки трещин или затуманенности.

СОБЩЕСТВО

1. смазывают O-кольца, часть корпуса ручного отвода (18, 28), которая контактирует с чашей, и отверстие в корпусе ручного отвода, которое вмещает ствол клапана отвода (19, 29) с O-кольцевым жиром.

2. Смонтируйте фильтр, как показано на взрывом.

3. Стрелки на индикаторе (3, 10) и корпусе (6, 7) должны указывать в одном направлении.

В списке моделей указаны нитки из ПТФ, ручная канализация и металлическая чаша с пластиковым индикатором уровня жидкости.

* Модели, перечисленные в таблице заказов, не должны располагаться внизу по течению часто циркулирующих насосных клапанов.

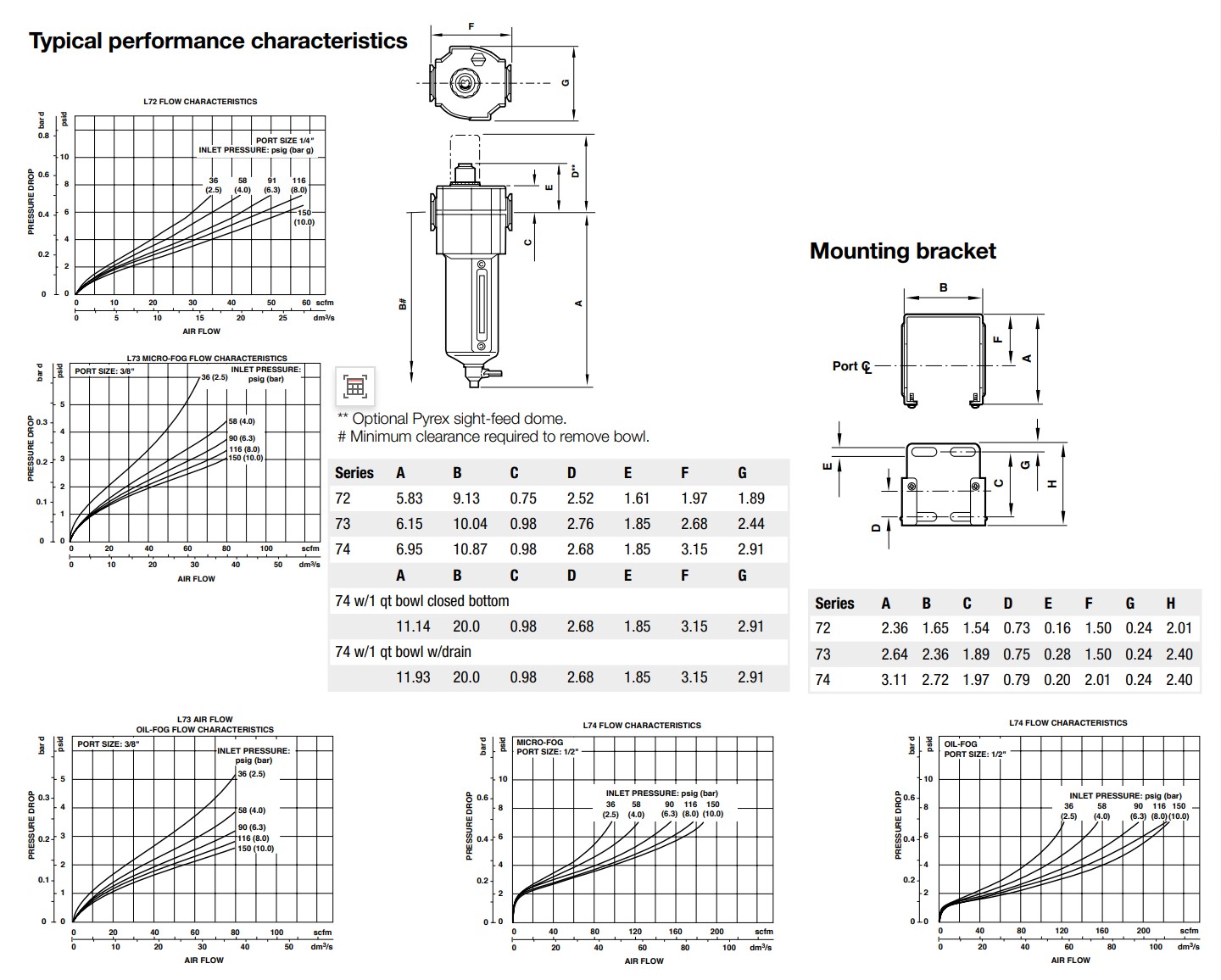

** Типичный поток при давлении входа 90 псиг (6,3 бара) и падении давления 7 псиг (0,5 бара).

†(74) Смазки с 1 литровой металлической чашей: добавить 2,01 фунта (0,91 кг).
