Детали EN 13823 SBI одиночные горя испытывают приборы

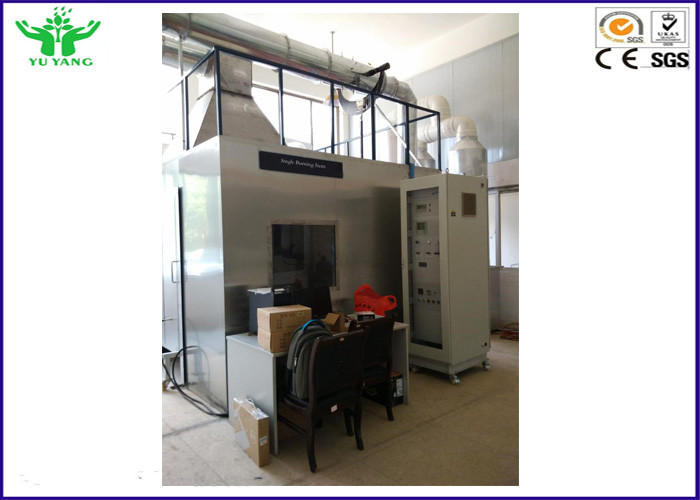

• Одиночный горящий деталь (SBI) состоит из вагонетки, фиксированной рамки, газа собирая клобук, сборник, тип выхлопную трубу j, центробежный вентилятор, прибор управления скоростью ветра, всесторонний раздел измерения, шкаф анализа газа, систему сбора данных;

• Вагонетку можно установить с 2 вертикальными образцами образца. Дно вертикального угла горелка коробки песка. Поверхностный метод зажигания принят, и система обнаружения пламени оборудована как прибор предохранения от flameout;

• Поддержка фиксированной рамки газ собирая клобук. Рамка зафиксирована с вспомогательной горелкой и оборудована с пламенем обнаруживая систему как прибор предохранения от flameout;

• Коллектор для газа нержавеющей стали, расположенный вверху фиксированная рамка, используемый для того чтобы собрать газы сгорания;

• Тип выхлопная труба j нержавеющей стали дыма, внутренний диаметр (315 + 5) mm с изоляцией хлопка 50mm высокотемпературной устойчивой минеральной;

• Высасывающая система дыма непрерывно будет выматывать дым на скорость 0.50m3/s-0.65 m3/s, и была отрегулирована преобразованием частоты;

• Регулятор потока массы поставлен с этим одиночные горящие детали, измеряя ряд 0g/s-2.5g/s, читая точность меньше чем 1,5%;

• Поставка газа можно автоматического управления режим к расходу потока 647mg/s и 2000mg/s, система управления газа может гарантировать что скорость поставки газа в процессе изменений теста не должна превысить 5mg/s, для обеспечения тепловой мощности 30,7 + 2kW;

• Система забора газообразного отхода в этой машине теста SBI состоит из фильтра золы, охлаждаемой ловушки, 2 суша столбцов, пробуя насоса и перистальтического насоса, эффектно для того чтобы сделать газ образца чистый и сухой;

• Парамагнитный анализатор кислорода, измеряя ряд 0-25%, измеряя концентрация кислорода в газе, ряде концентрации 0-25%, секундах T90<12; Не дисперсивный ультракрасный анализатор СО2: СО2: 0 | 10%;

• Трубопровод с длиной 2155mm, оборудованной с зондом давления, 3 термопарами, зондом забора газа, и системой белого света;

• Двухсторонний зонд, с рядом по крайней мере (0-100) PA и точностью датчика входного давления 2Pa соединился. Время на ответ выхода датчика 90% давления самое большее 1s;

• Светлая система одиночного горящего деталя раскаленный добела тип, с (2900 + 100) цветовой температурой k, и гибкое соединение установлено на сторону выхлопной трубы;

• Детектор фотодиода кремния, с 0,1% линейными стабильностями;

• Воздух введен в бортовую трубку для поддержания чистоты оптического прибора, который может быть выполнен обжатым воздухом;

Программные особенности деталей EN13823 SBI одиночных горя

Обеспечьте следующий интерфейс тарировки и деятельности:

• Тарировка анализатора O2/CO2: Шум выхода O2/CO2 и тарировка смещения

• Тарировка оптических систем: шум и тарировка смещения измерительных систем дыма

• Тарировка оптической системы: тарировка фильтра

• Тарировка тома воздуха: тарировка ряда регулятора звука воздуха

• Тарировка лестницы и тарировка гептана

Тарировка лестницы тепловой мощности соотвествует следующие:

• Время задержки анализатора O2/CO2 нет больше чем 30s;

• Время на ответ анализатора O2/CO2 нет больше чем 12s;

• Время на ответ переключателя горелки нет больше чем 12s;

• Время на ответ температуры не превысит 6s;

• Газ 30s коэффициента q (t) /HRR30s (t), (t) должен быть непрерывн (100 + 5)%;

• Разница между средним раздела 2 HRR и средним раздела 3 HRR нет больше чем 0.5kW.

Результаты тарировки гептана:

• Калорическое значение гептана массы блока должно быть THR/m (4456 + 222,8) MJ/kg;

Результаты теста деталей EN13823 SBI одиночных горя

• Средняя тарифная ставка отпуска жары [RHRav (t)]
• Отпуск общего тепла [THR (t)]
• 1000 * [RHRav) (t/(t-300)]
• Индекс темпов роста огня [FIGRA]
• Отпуск общего тепла [THR600s]
• Возникновение бокового распространения пламени
• RSPav (t)
• Полная продукция дыма [TSP (t)]
• 10000 * [RSPav) (t/(t-300)]
• Индекс темпов роста дыма [SMOGRA]
• Полная продукция дыма [TSP600s]
