Универсалии сервопривода компьютерного управления 2000KN машина электрогидравлической испытывая

Применения:

Гарантированы, что встречает машина сервопривода компьютерного управления гидравлическая всеобщая испытывая

ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, JIS Z2241-1998,

ISO75000-1, ISO4012, ISO10065 и другие международные и национальные спецификации, которые соответствующие для напряжения, обжатия, гнуть, ножниц и других тестов путем добавление различного приспособления теста для материалов металла и неметалла. Оно принимает гидравлический блок питания для того чтобы управлять поршенем в цилиндре масла для того чтобы обеспечить испытывая нагрузку. Путем использование ячейки загрузки и светоэлектрического кодировщика, компьютер своевременен показывающ испытывая параметры как испытывая нагрузка, ход поршеня, деформация образца и различных видов испытывать машину etc. кривых эту режим servocontrol и компьютер с сильным программным обеспечением функции делает преобразование данных и выдает отчеты по испытанию. Программное обеспечение основанное на системе Windows может сделать автоматический высчитывать результатов теста, т.е. прочность на растяжение; верхняя/более низкая прочность выхода, не пропорциональная функция творения отчете о etc. пункта стресса делают его очень просты сделать по испытаниям отчет в необходимом формате. Необходимо проверяет прибор в, который хранят фабрики стали и утюга, лабораторий институтов научного исследования, органов конструкции инфраструктуры, заводов машинного оборудования и образования для исследования и преподавательства, etc.

Рамка нагрузки:

Твердый 4-столбец & 2 - конструкция & компактный дизайн винта руководства

Двойной дизайн места для работы: Верхний для напряжения, понизьте для обжатия или проб на изгиб

Передвижной более низкий крейцкопф обеспечивая исключительную простоту в эксплуатации

Точное измерение силы через ячейку загрузки точности

С открытыми передними гидравлическими сжатиями клина для легкого изменения вставок и загрузки образца

Кодировщик интегрированного смещения светоэлектрический

Цилиндр установленный на дне машины

Особенности машины:

1. Измерение нагрузки: принятие ячейки загрузки для обеспечения высокой точности, надежности и последовательности;
Нагрузка соотвествует или превышает следующие: ASTM E4, ISO75000-1, EN 10002-2, BS1610, DIN
51221.
2. измерение смещения: принимает оптически кодировщик с высокой точностью и стабильностью;
3. измерение напряжения: Примите экстенсометр высокой точности электронный: Измерение напряжения встречает или
превышает следующие стандарты: ASTM E83, ISO 9513, EN 3846 и EN 1002-4.
4. компактная текстура: с двойными испытывая космосами и легкий для того чтобы отрегулировать испытывая космос для того чтобы унести различный тест
длинной с менять образцов; Машина имеет винт 4 столбец и 2 с сильной жесткостью;
5. струбцина автоматически: использует гидравлические сжатия с надежным удерживанием;
6. Мульти-защита: защита перегрузки программным обеспечением и оборудованием; положени-ограниченная защита поршеня
и более низкий крейцкопф;
7. отчет по испытанию можно приобрести согласно требованиям клиентов;
8. управление проверок данных: пользы получают доступ, Excel и другое такое добросердечное программное обеспечение для того чтобы связывать с
испытывая база данных;
9. стабилизированное представление с меньшим влиянием температуры и напряжения тока;
10. множественный режим servocontrol: Управление нагрузки (стресса); Управление смещения (хода), напряжение
Управление (деформации). Нагрузите держать, смещение держа, подгонянное управление программирования, etc

Гарантия:

Предохранение от перегрузки: Когда испытывая нагрузка сверх 2%-5% из Максимальн Нагрузки, система разгрузит.

Предохранение от хода: Когда штоссель приедет на верхнее ограниченное положение, мотор масляного насоса остановит

Блок управления:

1. Управление хода поршеня неизменяемой скорости:

Ряд контроля: Скорость хода Ram

Устанавливать ряд: 0.5~50mm/min

2. Контроль за грузом неизменяемой скорости: Ряд контроля: в натуральную величину нагрузка 2~100%of

3. Смещени-держать контроль

4. Нагрузк-держать контроль

5. Ряд управлением напряжения неизменяемой скорости: 5~100% из в натуральную величину напряжения

6. Кнопка аварийной остановки & над функцией предохранения от нагрузки (автоматического стопа) оборудованной и возвращением в определенное положение автоматически.

7. Режим контроля деятельности: Автоматическая/ручная функция переменчивая

8. Автоматические критические точки: Тестер останавливает автоматически пока образец ломает

9. Дисплей испытывая параметров: Кривая значения и реального времени (нагрузка и ход), доступные показать и переключить от компьютера. Также удлиненность можно высчитать.

Главные технические данные:
Максимальная нагрузка: 2000KN
Нагруженная область: 20-2000kN
Разрешение нагрузки: 1/200000
Точность нагрузки: ≤±1%
Точность деформации: ≤± 1%
Управлять методом: Гидравлическая система
Режим кривых теста: Нагрузка – деформация, выполняемая при загрузке, Нагрузк-смещение, сжатие-деформация, Врем-стресс,
Врем-напряжение, Деформаци-время, Смещени-время, etc
Режим работы монитора скорости: нагружая скорость, скорость напряжения
Параметры обрабатываемые с компьютером: Верхняя & более низкая прочность ReH & ReL пункта выхода, максимальный пункт нагрузки,
разрывное усилие, стресс, деформация, тариф удлиненности, модуль пластичности & бP0.2.etc.
Режим контроля: Управление смещения; Контроль за грузом; Управление напряжения; Управление стресса.


Космос Максимальн Растяжим: 750mm
Струбцины для плоского образца: Толщина 0 до 40mm
Струбцины для круглого образца: Диаметр Ø 12-60mm
Космос Максимальн Эффективн Обжатия: 600mm
Диаметр компрессирующей пластинки: Ø 148mm
Космос максимальной пробы на изгиб эффективный: 600mm
Ход Ram: 250mm
Скорость крейцкопфа поднимаясь: 280mm/min
Испытывая ряд управления скоростью: 0.5-50mm/min
Режим нагрузки измеряя: Ячейка загрузки
Режим смещения измеряя: Светоэлектрический кодировщик
Режим деформации измеряя: Экстенсометр
Электропитание: 380VAC, 50Hz, трехфазное

Стандартные аксессуары:

1. Сжатия для круглого образца (Dia.) Φ12~Φ26mm, Φ26~Φ40mm, наборов Φ40~Φ60mm 3

Сжатия для плоского образца (толщины) 0~20mm, 20-40mm 2 набора

2. Гнуть набор приложения 1

3. Dia компрессирующей пластинки. 148mm 1 набор

4. Набор ячейки загрузки 1

Плоская ячейка загрузки +/1000kN, тип растяжимых & обжатия

5. Электронный ПК экстенсометра 1

Вообще измерительная база 50mm предложения, перемещение 25mm.

6. Набор кодировщика 1 высокой точности светоэлектрический

Измерять смещение

7. Набор пакета 1 высокого давления гидравлический

Гидравлический пакет для нагружать и зажимать образец гидравлически.

8. Распределительный ящик руки

Оно может контролировать вверх-вниз крейцкопфа и зажимать образец гидравлически.

9. Компьютерная система (с монитором LCD) с английским программным обеспечением версии

Принтер: Цвет DeskJet HP

Программное обеспечение (для деталей, пожалуйста см. Annex-1)

Windows 7 английских языков операционной системы, совместимое программное обеспечение теста дает дату стандартов, спецификации и теста

под управлением базы данных, программное обеспечение может показать нагрузку прочности на растяжение, верхних и низких выхода,

модуль упругости, прочности доказательства, удлиненности после трещиноватости, максимальной нагрузки. Другие параметры могут быть

измеренный и высчитанный автоматически программным обеспечением которое может показать кривые теста Нагрузк-деформации,

Выполняемый при загрузке, Нагрузк-смещение, сжатие-деформация, Деформаци-время, Смещени-время, Нагрузк-напряжение, etc

Отчет по испытанию можно редактировать как запрос клиента.

ANNEX-1: Введение программного обеспечения:

Программное обеспечение:

Легкий для того чтобы контролировать и дружелюбный интерфейс

Windows основало интерфейс, легкий и быстрый для достижения различных функций, соответствующих для большего части из использования операторов

привычки.

Полностью цифровой дисплей и компьютерное управление

Примите особенный регулятор, быструю реакцию и надежное испытывая машины к сходу параметра. Осуществите

цифровые регулировка и вычеркивать НАГРУЗКИ, параметр ДЕФОРМИРУЮТ и СМЕЩЕНИЯ так же, как PID

регулировать.

Управление руководства или программы процесса теста

Программное обеспечение обеспечивает multi функциональный режим контроля: Управление нагрузки (стресса); Смещение (ход)

Контроль, управление напряжения (деформации). Нагрузите держать, смещение держа, подгонял программирование

Контроль, etc

В погладьте рукой режим контроля, оператора смогите определить подгонянную скорость теста для того чтобы соответствовать различному стандарту теста.

Заранее поставленное положение положения предела и возвращенных обеспечит безопасность и возвратит крейцкопф автоматически позже

законченный тест. В режиме контроля программы, испытывая машина проконтролирована условными программами, входным сигналом консервной банки оператора каждое условие для того чтобы отрегулировать процесс теста, и программное обеспечение может осуществить постоянн управление параметра через эту функцию.

Многоуровневый доступ утверждения

Программное обеспечение отрегулировало различный уровень доступа для защиты параметров тарировки машины. Надежный к

обеспечьте безопасность информации и легкий для сопровождения программного обеспечения

Совершенство diagramming функций

Осуществите испытывая дисплей и воспроизводство диаграммы онлайн.

Сигналит внутри или вне диаграмма теста на любом месте с любым тарифом.

Автоматический костюм диаграмма согласно разрешению дисплея.

Координаты указывают следовать для проверки результатов теста в каждом пункте.

Творение отчета по испытанию как Excel, слово и шаблон

Программное обеспечение обеспечить другой способ создать отчет по испытанию

Одиночный материальный отчет по испытанию

Отчет по испытанию серии материальный

Подгонянный отчет по испытанию

Координаты указывают отчет по испытанию

Кривые теста:

Выполняемый при загрузке

Расширени-время

Нагрузк-расширение

Нагрузк-смещение

Сжатие-деформация

Etc

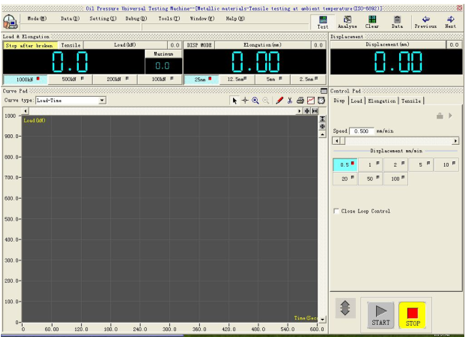

Основной интерфейс

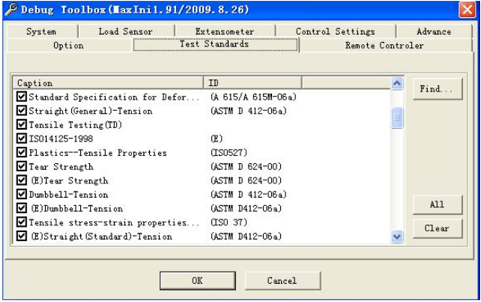

Над 130 ASTM, ISO, DIN, стандартом etc врезать

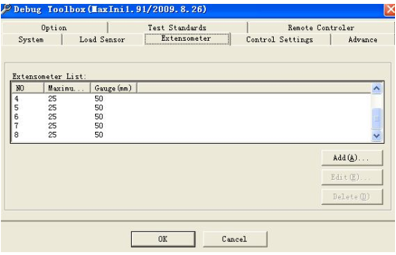

Одна машина с 8 ПК экстенсометров

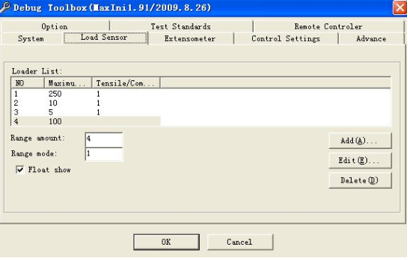

Одна машина с 4 ПК ячеек загрузки

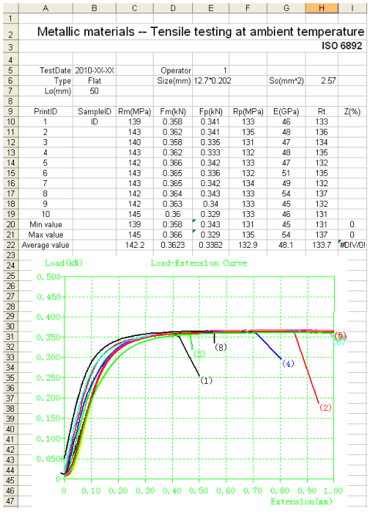

Excel, отчет по испытанию слова и шаблона, и отчет можно редактировать подгонянный.
