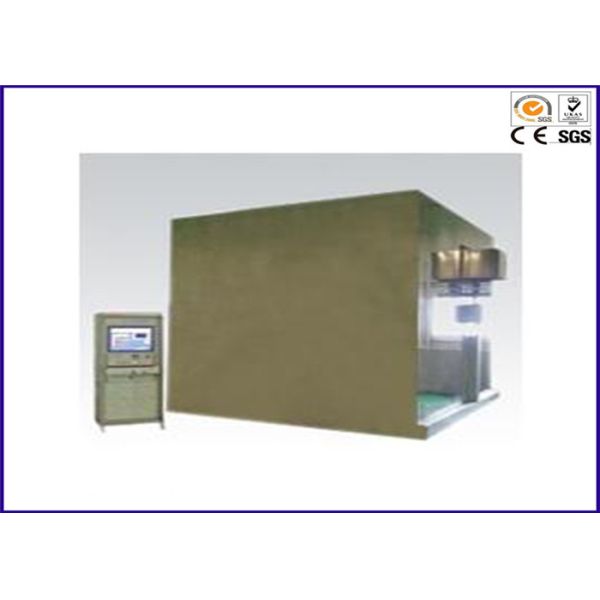

3m3 части 1 и 2 IEC 61034 3 куба тестер плотности дыма кабеля метра

Введение:

Тестер плотности дыма в 3 метра оборудование для испытаний измеряя произведенный дым когда кабель или оптический кабель помещены горизонтально и горит под определенным ресурсом огня в определенном состоянии (камере 3m3 требуемой IEC61034).

Это оборудование важно для того чтобы измерить поколение дыма от значения проникания источника света через произведенный дым когда горится кабель, который подвергли действию определенного стандартного источника огня (этанола 90±1%, метанола 4±1% и дистиллированной воды 6±1%) 1L±0.01L.

Стандарты:

Измерение IEC 61034 до 1 & 2 - плотности дыма кабелей горя под определенным состоянием;

BS 6853 - свод правил для мер предосторожности огня в дизайне и конструкции поездов нося пассажира;

Спецификации:

Особенности:

1. Зона камеры внутренняя 3000mm±30mm и она составляла как кубическое приложение с соотвествующим фиксированным углом рамки утюга;

2. Оно устанавливало с дверью с окнами стекла теста и в обеих сторонах противоположной стороны загерметизированное прозрачное окно (минимум 100mmX100mm) с горизонтальной светлой системой измерения которая позволяет светлому прониканию;

3. Конструировал предотвратить сразу выдержку солнечного света и изменение строгой погоды в приложении;

4. Фотоэлемент и источник света расположены в средней части обоих окон поверхности стены в противоположной стороне для избежания физического контакта;

5. Лампа для того чтобы обеспечить регулярный свет установлена;

6. 2 типа автоматической системы фильтра (Carrusel) установлены автоматически для того чтобы откалибрировать трансмиссивность света;

7. Уменьшение света дымом измерено используя фотоэлемент;

8. Для того чтобы проверить соответственно интенсивность радиации для того чтобы измерить светлое изменение само-излучением, оборудование было конструировано для приспособления различного вида фильтра в источнике света;

9. Система поддержки для того чтобы позволить отдельному штуцеру источника света и фотоэлементу в наружной стене;

10. Источник света лампа галоида с чистой кристаллической нитью лампы и вольфрама;

11. Средняя мощность: 100W, среднее напряжение тока: DC12v, средняя скорость света: 2000 lm~3000 lm, и средней цветовая температура: 2800K~3200K;

12. Фотоэлемент приемного устройства тип селена или силикона и имеет реакцию спектра соответствовать фотопическому наблюдателю (подобному человеческому глазу) международной комиссии на освещении (CIE);

13. Система отопления установлена внутри куб стремительно для того чтобы соответствовать стандартной температуре (25ºC±5ºC) в начальном тесте;

14. Мы ищем безопасность и удобство тестера через систему автоматического зажигания;

Результат теста:

Время Flameout (минута);

Время к максимальному Ao;

Минимальная светлая пропускаемость (%);

Добавьте особенность фото зоны углероживания;
