UL1730 распространение фотоэлемента оборудования для испытаний огня UL 790 пламени & горя тестера бренда

Описание:

Это оборудование виртуально имитирует внешний огонь для того чтобы оценить сопротивление крыши и другие физические элементы огня, квалифицировать для пламени распространили эксперименты (класс A~C), в случае 1.82m, b 2.4m и c 3.9m. Это оборудование к смещению испытывая материала и выдержки и падать структуры крыши.

Стандарты:

UL 1730: Мониторы и аксессуары индикатора дыма для индивидуальных живущих блоков Multifamily резиденций и гостиницы/комнат в мотеле: Электрически управляемые аннунциаторы для жилого типа индикаторов дыма.

UL 790: Стандартные методы теста для тестов огня заволакиваний крыши

IEC 61730-2 Annex.A: Тесты огня, Распространени--пламя и тесты Гореть-бренда

ASTM E 108-04: Стандартные методы теста для тестов огня заволакиваний крыши

Дополнение IEC 61730-2 KS c. : Тест огнестойкости, Распространени--пламя и тест Гореть-бренда.

Спецификация:

Комната теста установить оборудование

- Материал должен состоять из минимального огнеупорного материала с панелями сэндвича включая огнеупорный уретан. (Предлагает панель сэндвича состоя из стеклянной ваты)

- Измерения: 7 000 × 4 000 × (w) 4 000 (d) (h) или большая.

Палуба теста

Стрехи и карниз

Воздуховоды

Не-горючая доска

Система автоматического зажигания

метка таймера 7-Segment

Измерительная система скорости

Блок управления DAQ

Деятельность ПК • Адекватный для удаления влаги в обжатом газе воздуха или азота.

Напряжение тока силы: 220 V-60 Hz

Особенности:

Выплескивайте плиты палубы смогите быть легкий для того чтобы контролировать самолетом цилиндр.

Доска огнестойкости прикрепила стрехи палубы теста.

Используя автоматическую модулирующую лампу для регулировать температурное условие классом.

- Класс a, b: 760 ±28°C (1400 ±50°F) - 21 000 | 22 000 Btu/минута (369 | 387 kWh)

- Класс c: 704 ±28°C (1300 ±50°F) - 18 000 | 19 000 Btu/минута (316 | 334 kWh)

Каждый газы поставленные к горелке следуют различный путь измерения и контроля.

- ДОЛГОТА: Используя MFM, измерение подачи точности (регулирование потока проконтролировано автоматической модулирующей лампой)

- LPG: Используя MFC, измерение и управление подачи точности.

Система инвертора дает поддерживает скорость воздуха: km/h 19±8 (5.5m/sec) на палубе теста.

Путь автоматического зажигания приспособлен для теста и воспламеняет в таком же времени.

Направляющий лист прикреплен в воздуховоде из-за защиты турбулентности потока которая поставлена для того чтобы испытать палубу.

Выплескивайте панель регулировки для регулировать направления воздушного потока устанавливает в воздуховод.

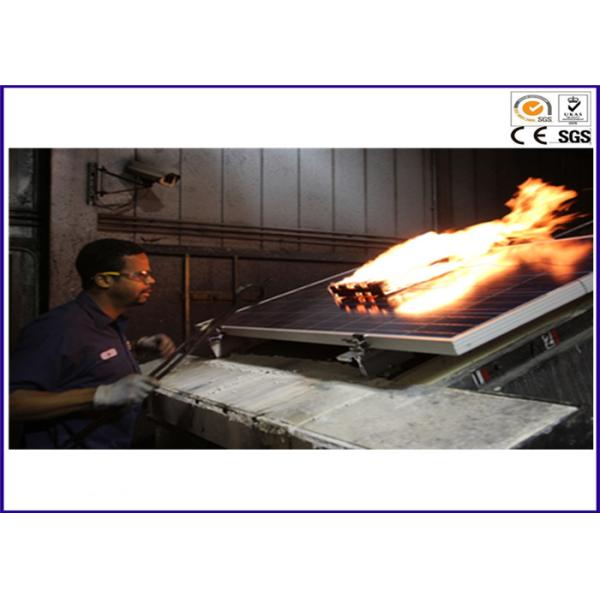

Индивидуальная горелка установлена для теста гореть-бренда.

Термопара установлена на 58.7mm от верхней части горелки гореть-бренда, измерения для температуры как 888±28°C.

Используя систему DAQ запрограммируйте иметь режим автоматического управления и измерение.

Результат теста:

1) Общие критерии эффективности распространения пламени.

Была дунута любая часть материала заволакивания крыши (модуль или панель) или падение с палубы теста в форме пламенеющих или накаляя случаев

Палуба крыши подвергалась действию путем ломать, сползать, трескать или сновать случаев заволакивания крыши.

Класс пожарной безопасности случай: Ряд плам-распространения 1.82M, случай b класса пожарной безопасности: Ряд плам-распространения 2.4M,

случай c класса пожарной безопасности: Ряд плам-распространения 3.9M, плам-распространение измерен от ведущей кромки образца.

Во время теста, и сторона плам-распространения происходит от сразу пути выдержки на испытывая пламени. Плам-распространение включает верхнее бортовое пламя (контакт поверхности с внешним пламенем) и пламя стойки- или сколько угодно среднее пламени пути.

2) Общие критерии эффективности горя бренда.

Любая часть модуля или панели была дунута или падение с палубы теста в форме пламенеющего или накаляя случая брендов.

Части палубы крыши, или части модуля или панели запланированных для установки объединенной с или формируя часть строя структуры крыши, падения прочь в форме накаляя частиц.

Пламя модуля или панели держать сделать.
