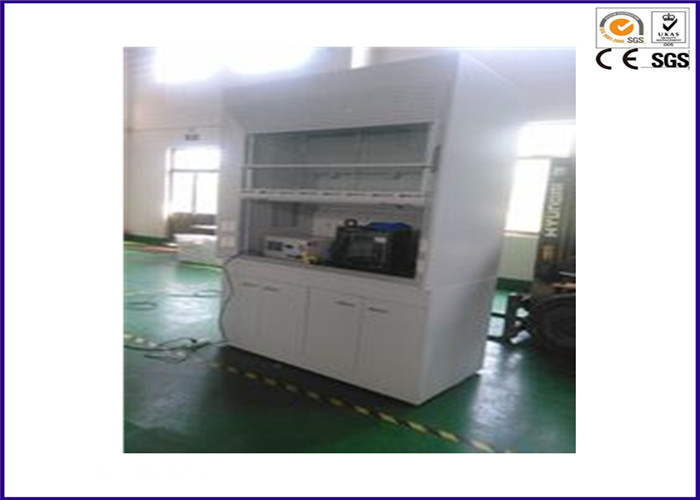

Привяжите горизонтальный и вертикальный горящий прибор теста, горизонтальный тестер воспламеняемости UL1581

Описание:

Привяжите горизонтальное и вертикальный горящий прибор теста (VW-1) конструирован согласно UL1581 секте 1080.1~1080.14, и соотвествует критериям (Вертикальн-образец) определения температуры воспламенения VW-1. Его можно использовать для того чтобы испытать 1060 продуктов связывает проволокой и привязывает FT1 и вертикальный горящий тест, тест 1080 VW-1, горизонтальный тест 1061 тест, 1090 и тест горизонтальный образец или FT2 1100; определить способность пламени распространяя к горючему близко мимо кабеля или гибкого провода когда он уловил огонь. Весь тест унесен в загерметизированной камере теста с томом 4,32 M3.
Метод теста: отрегулируйте высоту пламени помещенную образцу вверху пламя, горя на 15 секунд, потушенный 15 секунд, повторение 5 раз, после этого проверяя, который сгорели ситуацию образца, оно смогите быть установленным сгорание, тушить и повторение астматически.


Опыт потребителя:

1, шкаф голевая передача с верхним и более низкие 2 раздела, было бы легко двинуть в комнату теста;
2, система управления сенсорного экрана, удобная для деятельности;
3, тестовая программа 6 для отборного;
4, угол горелки двинули автоматическое.

Стандарты:

• UL1581 секта 1060~1100
• ASTM D 5025
• ASTM D 5207

Особенности структуры:

1, камера теста распыляя электролитической плиты электростатическое, элегантное возникновение, и внутрь зажаренная в духовке чернота.
2, тестер оборудованы с сильным экстрактором перегара вытыхания, когда тест вытыхание полных, система открытых и подачи воздуха и к outdoors, и во время теста, система закрыта;
3, дроссель воздуха оборудованы за камерой теста. После того как завершение теста, раскрывает систему вентиляции к распределению воздуха в шкафе, но во время испытания, дверь воздуха должна быть закрыта.
4, стеклянное смотровое окно на передней коробке, позволяющ легкому замечанию во время теста.
5, камера теста оборудованы с загерметизированной перчаткой для того чтобы привестись в действие горелку внутрь.
6, размер камеры теста: доступный космос 2.1M (l) *1M (w) *2.1M (h), емкость: 4.48m3. Размеры 2.4m (l) *1M (w) *2.3M (h).

Измерительная система температуры:

1, термальный датчик (медные трубопровод и термопары) - структура трубки должно быть очень высокой электрической медью проводимости. Длина 19,14 ± 0.02mm.
2, K-термопара, диаметр 0.5mm из трубок нержавеющей стали как рукав.
3, цифровой метр температуры со спичкой с термопарой импорта K типа, которая градусов стоградусного чтений большие чем 1000.
4, оборудованный с электронным секундомером: точный к 0.1s.

Прибор и приспособление:

1, основные приспособления включает стойку теста и приспособление горелки
2, внутренн-диаметр горелки 9,5 ± 0.5mm, диаметр рта огня 0,90 ± 0.03mm; труба горелки 102mm. Подача воздуха регулируема;
3, высота пламени регулируемо; Стандартные запросы являются следующими: полная высота пламени 125 ± 10MM, голубая внутренняя высота пламени 40 ± 2mm; угол определения температуры воспламенения регулируем от 0 к 45°.
4, импортированный счетчик- расходомер газа особенный и подача газа точного игольчатого клапана контролируя.
5, импортированные бренды из манометров и давление газа деятельности модулирующей лампы;
6, стойка теста сделаны нержавеющей стали, и включают горизонтальный кронштейн, вертикальную поддержку независимый тип, также как FT1, FT2, VW-1, 3 вида спецификаций. Завод вертикальных поддержки и паяльной лампы параллельн к самолету обзорного иллюминатора, легкому для просмотра и деятельности.
7, горелка импортированы от США, его приспосабливать к запросу ASTM d 5025-99
8, высоковольтная электронная система зажигания, и автоматический отрезок из поставки газа для системы контроля доступа
9, клиновидная рамка: Добавьте клин, горелка установлена в клин, и может легко быть двинута и двинута назад к определенному положению очень точно.

Система управления:

1, PLC с системой управления экрана касания достигая испытывая режима автоматического управления процесса.
2, время теста могут быть установили свободно клиентами;
3, испытательный режим сгорания и вертикальный и горизонтальный горящий;
4, экспириментально система автоматически высчитывают и хранят проверки данных.
5, горящие установки: 0-999.99 секунды, который нужно установить произвольным
6, остановить сгореть набор: 0-999.99 SEC, который нужно установить произвольным
7, горящий отсчет: 0-999 набор

Список частей:

1, флаг 94 g/m2 kraft бумажный, ширина прокладки 1/2In или 10MM, толщиной или около 5mil or0.1mm,
2, оборудованный с набором правителя высоты пламени;
3, оборудованный с правителем длины 500mm; и точное 1mm.
4, толщина слоя хлопка более не большая чем 1/4in или 6mm.

Электротехнические условия:

1, электропитание: AC220V 50/60Hz, 1A
2, ручные сертификаты: поставленный
3, источник воздуха: метан (принадлежащий клиент)
4, проставляют размеры: 2150mm x 1200mm x 2150mm
