ASTM E648 ISO9239-1 справляясь излучающее оборудование для испытаний огня тепловых потоков


Описание:

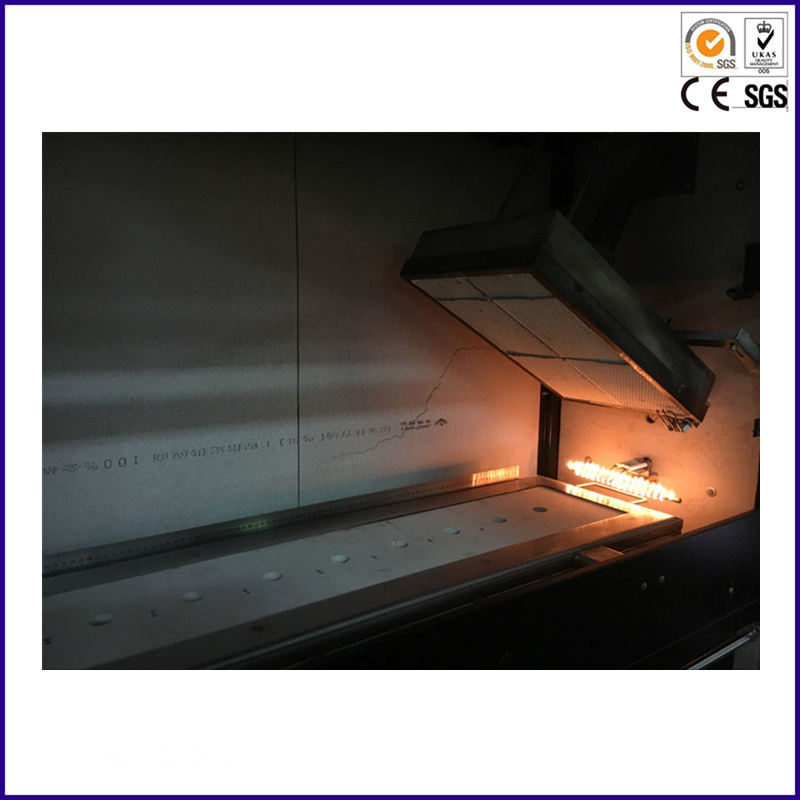

Этот метод теста использован для того чтобы измерить критический излучающий поток горизонтальн-установленных систем покрытия пола, который подвергли действию пламенеющего источника зажигания в рассортированной окружающей среде испепеляющего жара, внутри камера теста. Его можно также использовать для того чтобы измерить этот такой же критический излучающий поток для, который подвергли действию изоляции целлюлозы пола чердака. Соответствующий для всех видов справляться материалы. Как: ковры ткани, мягкая древесина, древесина, резина и пластиковые настил и половые доски распыляют материал. Прибор может быть прореагированным настилом включая пользу субстрата, веществом подложки характеристики рабочого сгорания, веществом подложки, или справляющся материалы другие изменения правоподобны для влияния результатов теста, которое использовано для того чтобы испытать и описать под контрольными условиями в лаборатории, характеристики горения магазина к материальной спаренной жаре реакции к огню.


Стандарт:

GB/T11785 «справляясь определение сгорания - источник испепеляющего жара»
ISO9239-1: 2002 «справляясь часть 1 представления сгорания представление сгорания определено с ресурсом испепеляющего жара»
ASTM E648: Стандартный метод теста для критического излучающего потока систем покрытия пола используя испепеляющий жар
ASTM E970: Стандартный метод теста для критического излучающего потока, который подвергли действию изоляции пола чердака используя источник энергии испепеляющего жара
NFPA 253: Стандартный метод теста для критического излучающего потока систем покрытия пола используя источник энергии испепеляющего жара


Спецификация:

1. Электропитание: AC 220V, 50HZ;
2. Полная сила: 2KW;
3. Таймер: точность времени < 1shipping и регуляция;
4. Ряд измерения тепловых потоков: (0-15) Kw/m2;
5. Точность метра тепловых потоков: ± 0.2Kw/m2;
6. Точность метра тепловых потоков: <± 3%;
7. Ряд измерения температуры радиации тепла: 400-600 ℃, ℃ ± 0,5 точности;
8. Ошибка черной температуры: ℃ ± 5;
9. Скорость вытыхания: (2,5 ± 0,2) m/s;
10. Емкость вытыхания: (39-85) m3/минута;
11. Пористый тугоплавкий излучающий размер панели: × 450mm 300mm, возможность около 900 ℃ высокотемпературная;
12. Термопара: Термопара диаметра k обшитая нержавеющей сталью 3.2mm;
13. Требования к распределения тепловых потоков: на 200mm: (9,1 ± 0,4) KW/m2;
на 400mm: (5,0 ± 0,4) KW/m2;
на 600mm: (2,4 ± 0,2) KW/m2;
14. Газы сгорания: пропан (клиент);
15. Расход потока газа сгорания: (0,026 ± 0,002) L/S;
16. Горелка сгорания: наружный диаметр ¢ 6mm ¢ 10mm диаметра внутренний, трубка горелки ударил 35 отверстие ¢ 0.7mm;
17. Высота пламени: 60 | 120mm регулируемое;
18. Система зажигания: высоковольтное электронное зажигание;
19. Сильная высасывающая система: Эта машина оборудована с сильным отработанным вентилятором, когда тест завершен, система начнет снаружи вытыхания отработанного вентилятора.


Структура:

1. Прибор сделан из камеры сгорания и распределительного ящика;
2. Размер камеры сгорания: L1420 * W1200 * H2300 (mm);
3. Размер плана: L2530*W1270*H2700mm (включая электрический шкаф);
4. Материал распределительного ящика/камеры сгорания: высококачественные (t = 1.2mm) 304 нержавеющая сталь, CNC подвергая механической обработке, круговая славная форма;
5. Паяльная лампа: сделанный нашей компанией, материал нержавеющей стали 304, в полном согласии со стандарты GB/T11785;
6. Другие механические части сделаны нержавеющей стали 304 или материальных более толстых плакировки A3, анти--корозии и ржавчины.


Система управления:

1. Примите систему компьютерного управления, включите компьютер и принтер каждое одно, операционная система Windows XP.
2. Светлое программное обеспечение измерения пропускаемости, и отчеты могут быть кривой выхода.
3. Прибор имеет следующие предохранительные устройства: перегрузка силы, предохранение от короткого замыкания, контур управления перегрузки.


Эксплуатационные режимы:

1. Плоская поверхность, хорошо провентилированный, не-огнеопасный, взрывно, коррозионные газы и пыль.
2. Никакое сильное электромагнитное излучение рядом.
3. Левая сторона вокруг оборудования как следует поддерживала космос.
4. AC220V/50HZ.
5. Ряд зыбкости напряжения тока позволяемый: 220V ± 10%.
6. Ряд зыбкости частоты позволяемый: 50Hz ± 1%.
7. Требуйте, что потребители устанавливают соответствуя тома газа, ресурсы газа для прибора, и силу на месте установки, и эта сила должна быть независима и специфическа для прибора.
