Продетый нитку ANSI B16.5 TR ASTM A182 фланца

Продетый нитку фланец

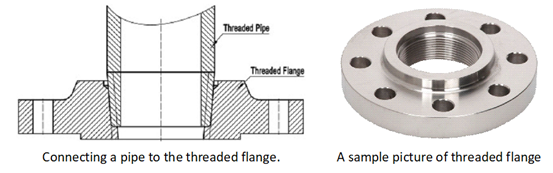

Продетый нитку фланец изготовленный в соответствии с ASME B16.5 подобен выскальзыванию на фланце, но скважина будет иметь коническую трубную резьбу соответствуя ASME B1.20.1. Поток будет концентрический с осью отверстия фланца, и изменения в соответствии (перпендикуляр к стороне фланца) не превысят 5 mm на метр. Продетые нитку фланцы доступны в размерах NPS 1/2 через NPS 24 для оценок давления класса 150, класса 300, класса 400, класса 600 и класса 900. Размеры на класс 1500 и класс 2500 доступны от NPS 1/2 к NPS 2-1/2.

Информация о продукте

Преимущества & недостатки: Применения

Продетое нитку соединение фланца можно собрать без заварки. Трубу, которая поставлена со сплющенными потоками на своих концах, можно охотно собрать с продетым нитку фланцом. Эта особенность делает продетый нитку фланец хорошо одетый к весьма обслуживаниям давления которые работают на нормальных температурах окружающей среды и в сильно взрывно областях где заварка может создать опасность.

Недостатки продетых нитку фланцов также очевидны. Crevices сформировали между внешним и внутренними потоками смогите легко захватить и сохранить отростчатую жидкость. Это налаживает продетая нитку связь впечатлительной с корозией crevice во время которая отростчатая жидкость прорезывает регион и результаты потока в отказе. Продетые нитку соединения также значат значительные рослост стресса. В виду того что стресс drastically сделан интенсивней в регионе потока должном к затягивать, относительно немногие циклы расширения и сужения или движение причиненное рассогласованием могут подвергнуть продетый нитку фланец к отказу.

Продетые нитку стальные фланцы обычно ограничены к воде или службам воздушных сообщений для размеров NPS 6 (DN 150) или небольшого и с температурой дизайна не превышая 250°F. Они не соответствующие для условий включая высокие температуры, циклические стрессы, или въедливую жидкость. Допуски размеров продетого нитку фланца почти эти же как это из выскальзывания на фланцах.
