Выкованный 90 градусов продел нитку локоть
Выкованный 90 градусов продел нитку локоть
Спецификации
Номер модели :
ASTM A420 ASME B16.11 Колено из кованой углеродистой стали высокого давления с резьбой 90 градусов (
Место происхождения :
Китай
Количество минимального заказа :
могущий быть предметом переговоров
Условия оплаты :
L / C, T/T
Способность поставки :
500 тонн в месяц
Срок поставки :
30 - 60 рабочих дней
Упаковывая детали :
Мореходное Packng
Имя Prouct :
ASTM A420 ASME B16.11 Колено из кованой углеродистой стали высокого давления с резьбой 90 градусов (
Ряд размера :
от 1/8 до 4 дюймов
Тип потока :
ASME B1.20.1 (NPT)
Класс давления :
Класс 2000 3000 6000
Стандарт :
АСТМ А420
Размеры :
ASME B16.11
Описание

Давление ASTM A420 ASME B16.11 высокое выковало сталь углерода 90 градусов продел нитку локоть (THD)



Информация о продукте

Название продукта Давление ASTM A420 ASME B16.11 высокое выковало сталь углерода 90 градусов продел нитку локоть (THD)
Ряд размера 1/8" до 4"
Тип потока ASME B1.20.1
Размеры ASME B16.11
Стандарты ASTM A420
Класс давления Класс 2000, 3000, 6000



Химический состав штуцера ASTM A234 (%)

  Si S Mn P C Mo Cr Ni Cu
WPB ≤0.1 0,058 0.29-1.06 0,05 ≤0.3 ≤0.15 0,4 0,4 0,4
WPC ≤0.1 0,058 0.29-1.06 0,05 ≤0.35 ≤0.15 0,4 0,4 0,4



Размеры ASME B16.11 90° продели нитку локоть (THD) (mm)



Выкованный 90 градусов продел нитку локоть

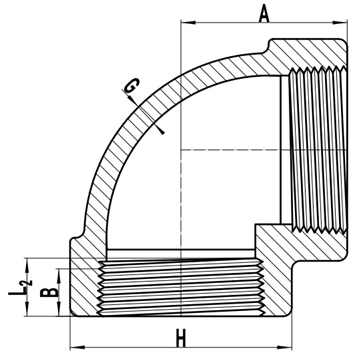

Технический чертеж локтя ASME B16.11 90° с нарезанными концами NPT.





NPS
2000#
3000#
6000#		 H
2000#		 H
3000#		 H
6000#
1/8" 21 21 25 22 22 25
1/4" 21 25 28 22 25 33
3/8" 25 28 33 25 33 38
1/2» 28 33 38 33 38 46
3/4" 33 38 44 38 46 56
1" 38 44 51 46 56 62
1-1/4» 44 51 60 56 62 75
1-1/2» 51 60 64 62 75 84
2" 60 64 83 75 84 102
2-1/2» 76 83 95 92 102 121
3" 86 95 106 109 121 146
4" 106 114 114 146 152 152



NPS G
2000#		 G
3000#		 G
6000#		 B L2
1/8" 3,18 3,18 6,35 6,4 6,7
1/4" 3,18 3,30 6,60 8,1 10,2
3/8" 3,18 3,51 6,98 9,1 10,4
1/2» 3,18 4,09 8,15 10,9 13,6
3/4" 3,18 4,32 8,53 12,7 13,9
1" 3,68 4,98 9,93 14,7 17,3
1-1/4» 3,89 5,28 10,59 17,0 18,0
1-1/2» 4,01 5,56 11,07 17,8 18,4
2" 4,27 7,14 12,09 19,0 19,2
2-1/2» 5,61 7,65 15,29 23,6 28,9
3" 5,99 8,84 16,64 25,9 30,5
4" 6,55 11,18 18,67 27,7 33,0



Общие примечания: размеры все в миллиметре

Примечание: : центр-к-конец продетого нитку локтя; H: вне диаметра диапазона; G: минимальная толщина стены; B: минимальная длина идеальной длины; L2: длина полезного потока.
