Запорная заслонка деятельности маховичка нержавеющей стали F304 Dn25 800LB клапана нарезанного конца промышленная запорная заслонка API602 1 дюйма

Быстрая деталь

Выкованная запорная заслонка стали углерода

″ 1/2 - 4 ″
150lb-2500lb
Базовая конструкция: API 602, ANSI B16.34
Тест & осмотр: API 598

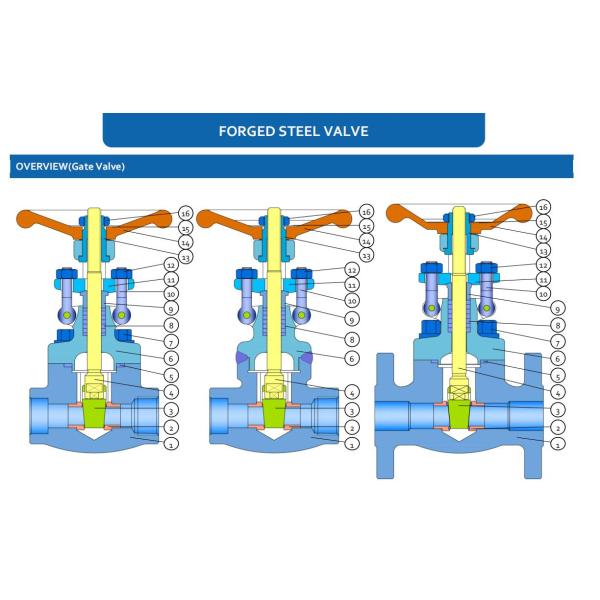

Конструктивные особенности

• Вне винта и хомута (OS&Y)
• Набивочная коробка двухкусочной собственной личности выравнивая
• Скрепленный болтами bonnet с набивкой спирал-раны
• Объединенное заднее сиденье

Спецификации

• Базовая конструкция: API 602, ANSI B16.34
• Непрерывной цепью: Стандарт VERVO
• Тест & осмотр: API-598
• Привинченные концы (NPT) к ANSI/ASME B1.20.1
• Сварка гнезда кончается к ASME B16.11
• Концы сварного соединения встык к ASME B16.25
• Фланец конца: ANSI B16.5

Опционные особенности

• Доступный в выкованный (A105, LF2, F5, F11, F22, A182 F304 (l), F316 (l), F347, F321, F51, F53, F55, F60), сплав 20, Monel, Inconel, Hastelloy, C95800
• Полный порт или регулярный порт
• Выдвинутый стержень или внизу уплотнение
• Сваренный Bonnet или Bonnet уплотнения давления
• Запирающее устройство по требованию
• Производство к NACE MR0175 по требованию

Особенности и преимущества

2 ТИПА:

●Этот клапан доступен с выдвинутым телом или монолитно reinforcedextended телом (IREB).
●Расширенные запорные заслонки тела имеют сваренное или продетое нитку соединение и использованы для выстукивать сосудов под давлением и линий заголовка для сбросов, стоков или линий и инструментирования взлета.
●Также доступный: расширенные собрания тела для сбросов, стоков, и клапанов корня аппаратуры.

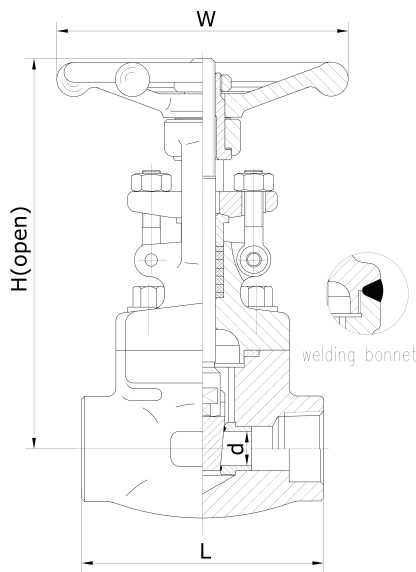

CL800	Bonnet Bonnet болта (BB) /Welding (WB), Уменьшите порт порта (RP) /Full (FP), вне винта и хомута (OS&Y), поток (NPT), сварка гнезда (SW), сварное соединение встык (BW),

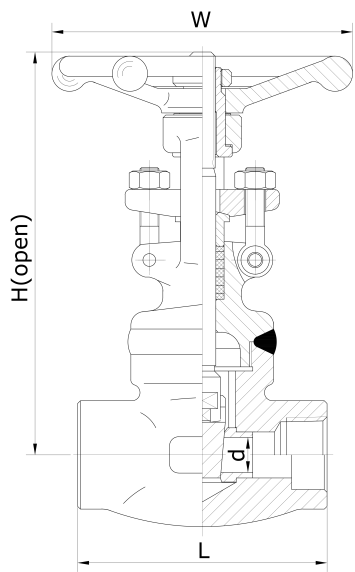

Размер (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Лицом к лицу	L	79	92	111	120	120	140	178
Диаметр маховичка	W	100	100	125	160	160	180	200
Высота	H	165	169	207	230	249	283	333
Диаметр подачи гаван	d	10,3	13,5	18	23	29	36	45
Вес (Kg)	B.B	2,2	2,4	4,1	5,5	7,5	10	19
	W.B	2,1	2,3	4	5,5	7,3	9,5	18,5
CL900~CL1500	Bonnet болта (BB)/сваривая Bonnet (WB), Уменьшите порт (RP)/полный порт (FP), вне винта и хомута (OS&Y), поток (NPT), сварка гнезда (SW), сварное соединение встык (BW)
Размер (NPS)	R.P	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2
	F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Лицом к лицу	L	92	111	120	120	140	178
Диаметр маховичка	W	100	125	160	160	180	200
Высота	H	169	207	230	249	283	333
Диаметр подачи гаван	d	10,3	13,5	18	23	29	36
Вес (Kg)	B.B	2,4	4,1	6,2	6,2	8,7	12,5
	W.B	2,2	4	6	6	8,5	12
CL2500	Сваривая Bonnet (WB), Уменьшите порт порта (RP) /Full (FP), вне винта и хомута (OS&Y), Поток (NPT), сварка гнезда (SW), сварное соединение встык (BW)
Размер (NPS)	R.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Лицом к лицу	L		120	120	120	140	178	178
Диаметр маховичка	W		160	160	160	180	200	200
Высота	H		230	235	249	283	333	333
Диаметр подачи гаван	d		10,3	13,5	18	23	29	36
Вес (Kg)	W.B		6,5	6,5	6,5	9	13	13
