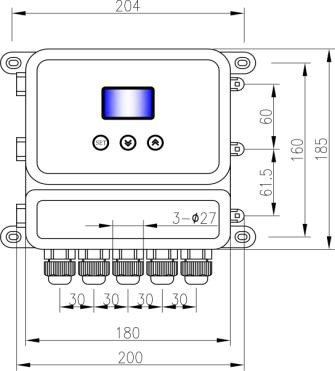

Структура продукта

Твердое измерение

Фланец установки

Метод установки это же как жидкостное измерение. Он может установить на фланец которые соединяют соединенную трубку контейнера. Ось должна направить к выходу контейнера или перпендикуляр к средствам массовой информации отделывает поверхность, зонд должен мочь прийти из соединять-трубки.

Ультразвуковой ровный метр разницы который имеет китайское и английское меню и простой

настройте, смогите соотвествовать различные от клиента. Нормально, после следовать инструкции установки, после этого установите несколько параметров, его начнет работать.

Простая деятельность:

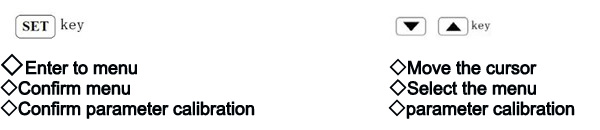

1. Ключ: Наши продукты можно отлаживать через 3 ключа на панели. После этого, измеренное значение показано СИД.

2.Афтер переключенные дальше нашего продукта, отжимают УСТАНОВЛЕННЫЙ ключ для 2 второго и вписывают первое меню уровня.

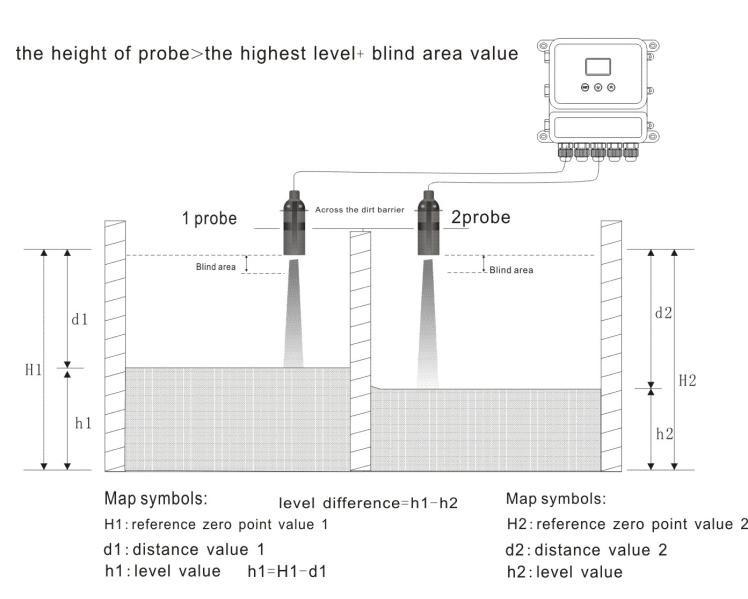

значение высоты 3.Тхэ входных сигналов зонда (Но.1) к «ссылке нул 1", «ссылка нул 1" положение может быть найденной таблицей структуры в меню. (высота зонда расстояние от поверхности старта зонда к дну).

значение высоты 4.Тхэ входных сигналов зонда (Но.2) к «ссылке нул 2". «ссылка нул 2" положение может быть найденным фото структуры меню.

5.Сет «4мА» соответствует значение разницы и «20мА соответствует значение разницы.

4мА соответствует значение разницы: выход 4мА, когда значение разницы равное к

значение установки.

20мА соответствует значение разницы: выход 20мА, когда значение разницы равное к

значение установки.

«По мере того как соответствует значение разницы и «20мА соответствует значение разницы, пожалуйста

проверите фото структуры меню.

Одно. Применение

Ультразвуковой ровный метр разницы (материал, жидкость), использован для того чтобы измерить разницы в высоты ровного или материального уровня в 2 различном контейнеров.

3. Связывать проволокой

Электрическая проводка ультразвукового ровного метра разницы

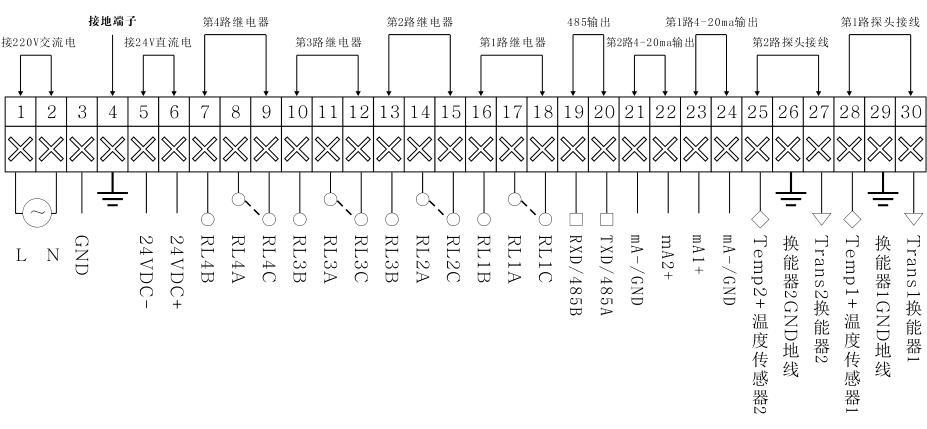

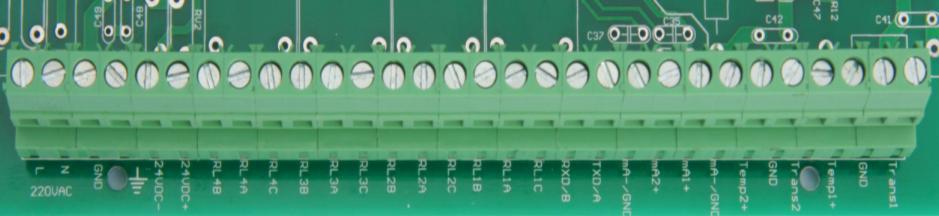

Терминал ультразвукового ровного метра разницы

Инструкция проводки

Зазмеление: Первый заземлительный зажим аппаратуры необходимо заземлить фактически. Не делите

заземлительный зажим с другими приборами. Скомплектуйте вверх 4-ый терминал. Датчик: Красный цвет: Датчик н Транс_н

Синь: Темп н + датчик температуры +

Чернота: Провод земли ГНД

определите зонд: н=1, зонды двойника, течение н=1,2: «куррент+» соединяют мам н+;

«течение» соединяет мам н-/ГНД

определите зонд: н=1, зонды двойника, реле н=1,2: Шоу РЛльнА и РЛнБ открытое;

Закрытое шоу РЛнА и РЛнК. Определите зонд: зонды двойника н=1,2, н=1,2,3,4

Сила: АК силы подключает л, ДК силы н: 24В+ соединяют 24ВДК+,

ГНД соединяет 24ВДК-

Примечание:

Задержка 1 ① использована для пробе1 сигнала тревоги, задержка 2 использована для сигнала тревоги пробе2.

Задержка 3 и задержка 4 использованы для сигнала тревоги разницы.

★ ② выход мА1+ и мам течение разницы.

Выход по умолчанию мА2+ и мам зонд 2 настоящий или выбирает течение зонда 1. (выберите от «режима 9 работ»-------«2 выход мам 2")

★ как идущий режим двойного материального уровня, выход мам 1+ и мама-был течение зонда 1. Выход мА2+ и мам течение зонда 2.

Карта получения гарантии ультразвукового ровного метра и ультразвукового ровного метра разницы

Инструкции карты гарантии ультразвукового ровного метра

1, политика гарантии:

1. Пожалуйста покажите карту гарантии, когда обслуживание потребности пользователя. В пределах период гарантии, отказ причиненный нормальной пользой может насладиться свободным обслуживанием согласно карте гарантии.

2. Период гарантии: период гарантии продукта начат от даты принятия не позднее 12 месяца.

Следующая ситуация без свободной гарантии:

1. Продукт или другие компоненты за периодом гарантии.

2. Должный к окружающей среде пользы не смогите соотвествовать продукта, в результате, оборудование не работает.

3. Должный к плохой окружающей среде силы или чужим объектам в приборы, в результате, приведите отказ или повредите.

4. Должный к отказу следовать ими согласно руководству деятельности и рассмотрением, в результате, водит отказ.

5. Должный к факторам силы маджеуре как молния, вода, огонь и другие естественные факторы, в результате, приведите отказ.

6. Должный к несанкционированному ремонту, несанкционированным изменениям, злоупотреблению, в результате, приведите отказ.

Примечания ограничения:

1. Пожалуйста держите сейф карты гарантии этих инструкций, потерянный без оплаты.

Власть для толкования этой карты гарантии принадлежит нашей компании, мы будет вправе дорабатывает содержание этой карты без предварительного уведомления.
