KLD806 80G Радарная дальномерная установка твердой сильной пыли 76 мм линзовая антенна


Принцип измерения

Время работы радиолокационного нижеуровнемера серии LKD800 может быть преобразовано в сигнал уровня с помощью электронных компонентов.Специальный метод продления времени может обеспечить стабильное и точное измерение за очень короткое времяОн передается и принимается антенной системой путем передачи чрезвычайно коротких микроволновых импульсов с очень низкой энергией.LKD800 серии радиолокационный датчик уровня может точно анализировать эхо уровня материала, даже если условия работы сложны и есть ложные эхо.

Введите

Антенна принимает отраженный микроволновый импульс и передает его в электронную схему,и микропроцессор обрабатывает сигнал, чтобы определить эхо, генерируемое микроимпульсом на поверхности материалаПравильная идентификация эхосигнала завершается интеллектуальным программным обеспечением, и точность может достигать миллиметрового уровня.Расстояние D от поверхности материала пропорционально времени движения T импульса:
D=C×T/2
где C - скорость света
Поскольку расстояние E от пустого бака известно, уровень L равен:
L=E-D

Выпуск

Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полный масштаб) и некоторых параметров применения,и параметры применения автоматически адаптируют прибор к среде измеренияСоответствует выходу 4-20mA.
Средство нанесения:
Радарный нижеуровнемер серии LKD800 подходит для бесконтактного непрерывного измерения уровня жидкости, навоза и гранулированного материала.Он подходит для случаев с большими изменениями температуры и давления и присутствие инертного газа и испарения.
Он использует метод измерения микроволнового импульса и может нормально работать в промышленном диапазоне частот.и он может быть установлен в различных металлических и неметаллических контейнеров или труб, без вреда для организма человека и окружающей среды.




- Что?
Особенность

Радар с миллиметровыми волнами, точность измерений может достигать ±2 мм, а минимальная мерная зона слепого зона составляет 0,05 м.
Уменьшенный размер антенны позволяет измерять больше рабочих условий.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
У него более сильное проникновение и его можно использовать в случае сцепления и конденсации.
Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
¢ Многократные режимы измерений, реакция радара в режиме быстрого измерения

Техническая спецификация и выбор модели

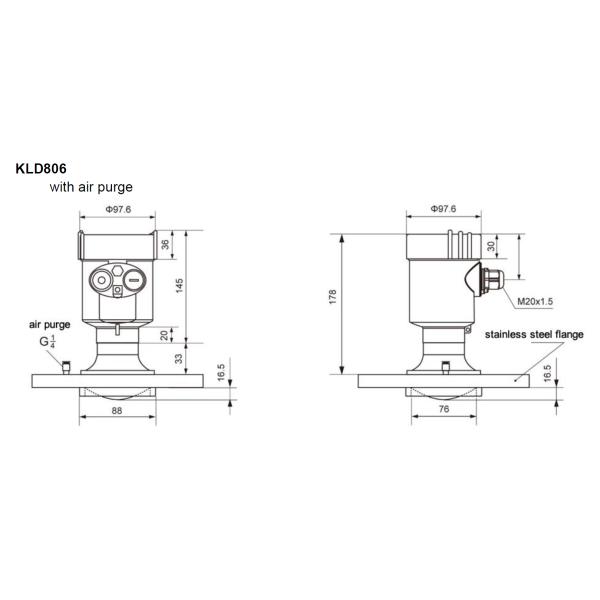

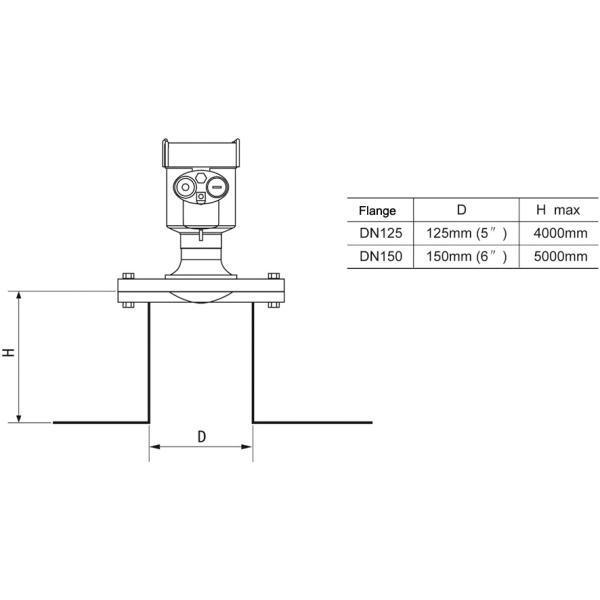

Соединение
