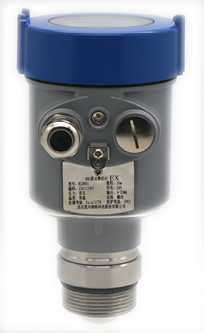

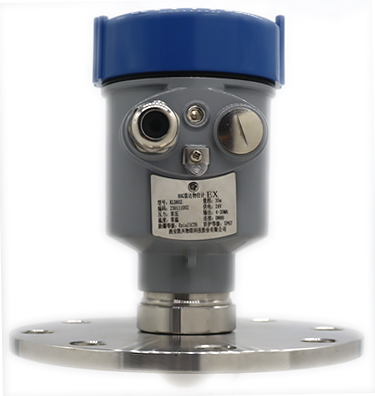

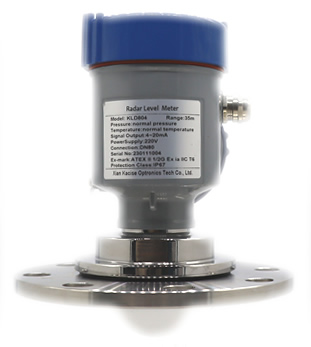

KLD800 серия 80G Радарная гамма Маленький размер антенны Маленькое слепое пятно

Введение

Радарный измеритель уровня серии KLD-80G представляет собой ультравысокочастотный радар 80G с миллиметровой волной с точностью измерения до ±2Конструкция антенны объектива, меньший угол луча, более подходящий для сложных условий работы, таких как резервуары малого диаметра и катушки перемешивания в резервуаре.С более высокой проницаемостью и множественными режимами измерения, различные антенны могут быть выбраны в соответствии с различными отраслями и шахтами, чтобы гарантировать, что радар также может стабильно и точно измерять в сложных условиях, таких как высокая температура,высокое давление и высокая пыль.

Высокочастотный радарный датчик уровня 80 г имеет преимущества низкого содержания, высокой производительности, высокой точности, высокой надежности и длительного срока службы.По сравнению с контактными приборами, такими как конденсаторы и весаПередача микроволновых сигналов не подвергается воздействию атмосферы, поэтому он может удовлетворять требованиям суровых условий, таких как летучие газы, высокая температура,высокое давление, пара, вакуум и высокая пыль в процессе. Этот продукт подходит для суровых условий, таких как высокая температура, высокое давление, вакуум, пара, высокая пыль и летучие газы.Возможно непрерывное измерение различных уровней материала.

Основные технические показатели прибора достигли или превзошли аналогичные продукты в стране и за рубежом, и его легко устанавливать и отлаживать.Он может широко использоваться в металлургии., строительных материалов, энергетики, нефтехимии, водосбережения, пищевой промышленности и других отраслях.

Особенность

Радар с миллиметровыми волнами, точность измерения может достигать ± 2 мм, а минимальная слепая зона измерения составляет 0,05 м.
Уменьшенный размер антенны позволяет измерять больше рабочих условий.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
У него более сильное проникновение и его можно использовать в случае сцепления и конденсации.
Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
¢ Многократные режимы измерений, реакция радара в режиме быстрого измерения

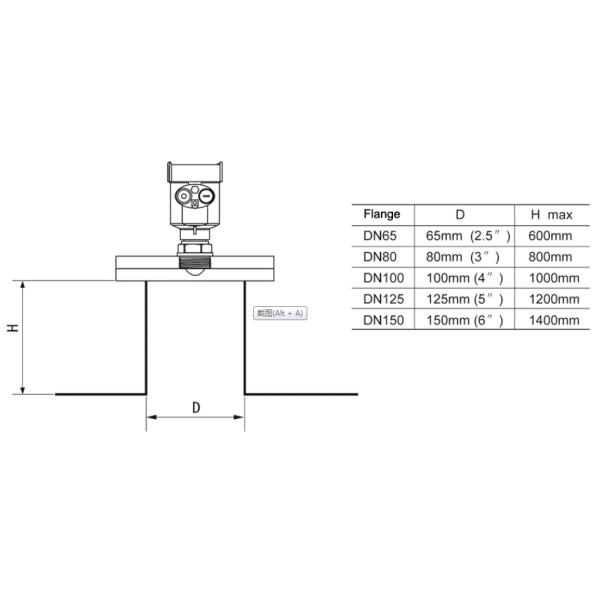

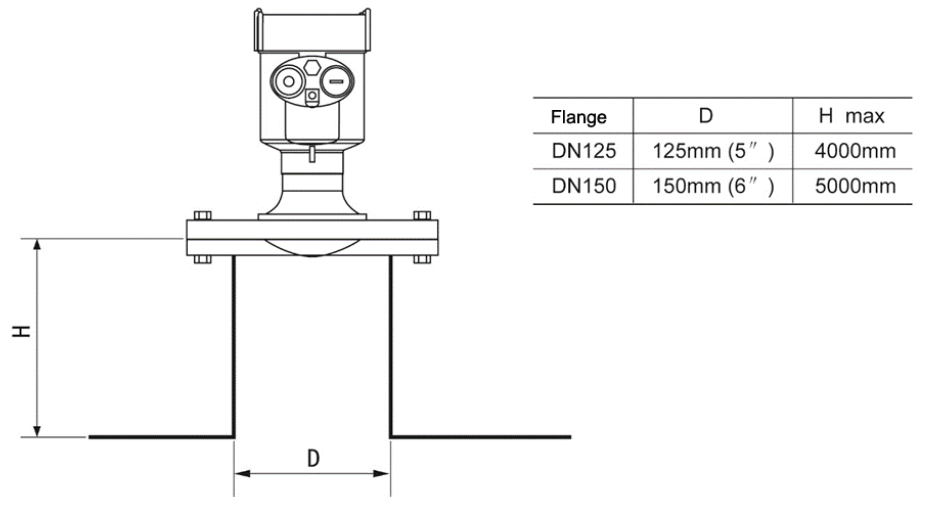

Диаграмма соединения установки

Максимальная высота установки катушки Hmax зависит от диаметра установки катушки D
и размер угла запуска продукта.
Слишком длительное соединение установки повлияет на работу радаров.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Силовое питание

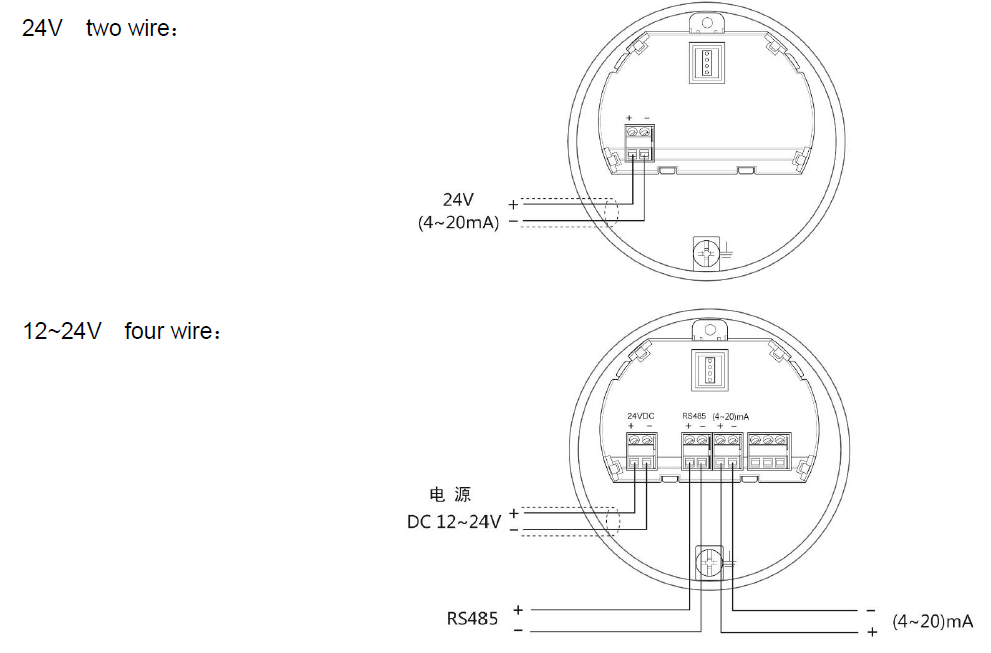

Соединение

Руководство по безопасности

Пожалуйста, соблюдайте требования местных правил электроустановок!
Все операции с электрическими компонентами прибора должны выполняться профессионалами, прошедшими формальное обучение.
Пожалуйста, проверьте табличку наименования прибора, чтобы убедиться, что спецификация продукта соответствует вашим требованиям.Пожалуйста, убедитесь, что напряжение питания соответствует требованиям, указанным на табличке на приборе.

Степень защиты

Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, убедитесь в водонепроницаемости уплотнительной головки кабеля.

Как убедиться, что установка соответствует требованиям IP67:
Убедитесь, что уплотнитель не поврежден.
Убедитесь, что кабель не поврежден.
Пожалуйста, убедитесь, что используемые кабели соответствуют требованиям электрического соединения
правилами.

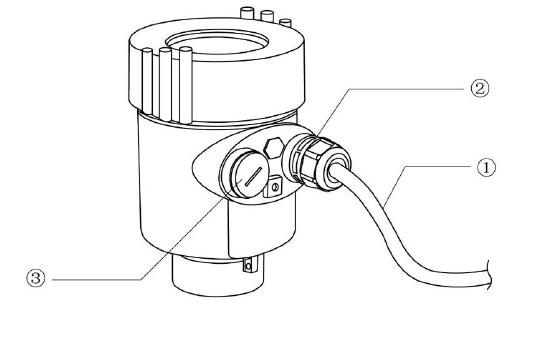

Перед входом в электрический интерфейс, согнуть кабель вниз, чтобы убедиться, что вода не будет течь в корпус, см. 1
Пожалуйста, затяните кабельную железу, см. 2
Пожалуйста, подключите неиспользуемый электрический интерфейс с помощью слепой розетки, см. 3

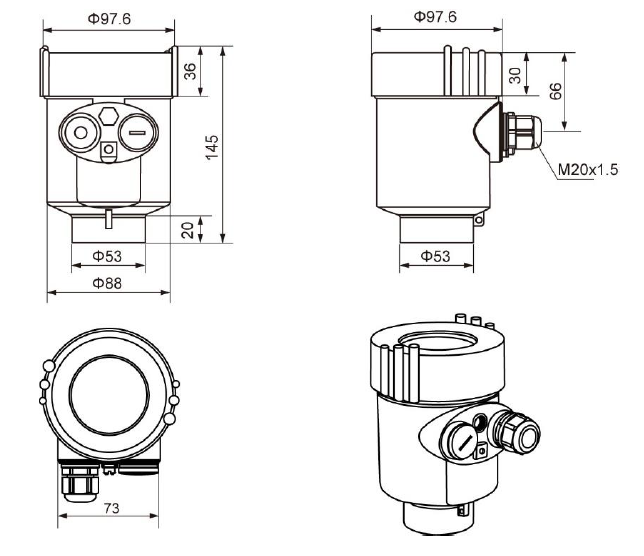

Размер корпуса
Единица в мм:

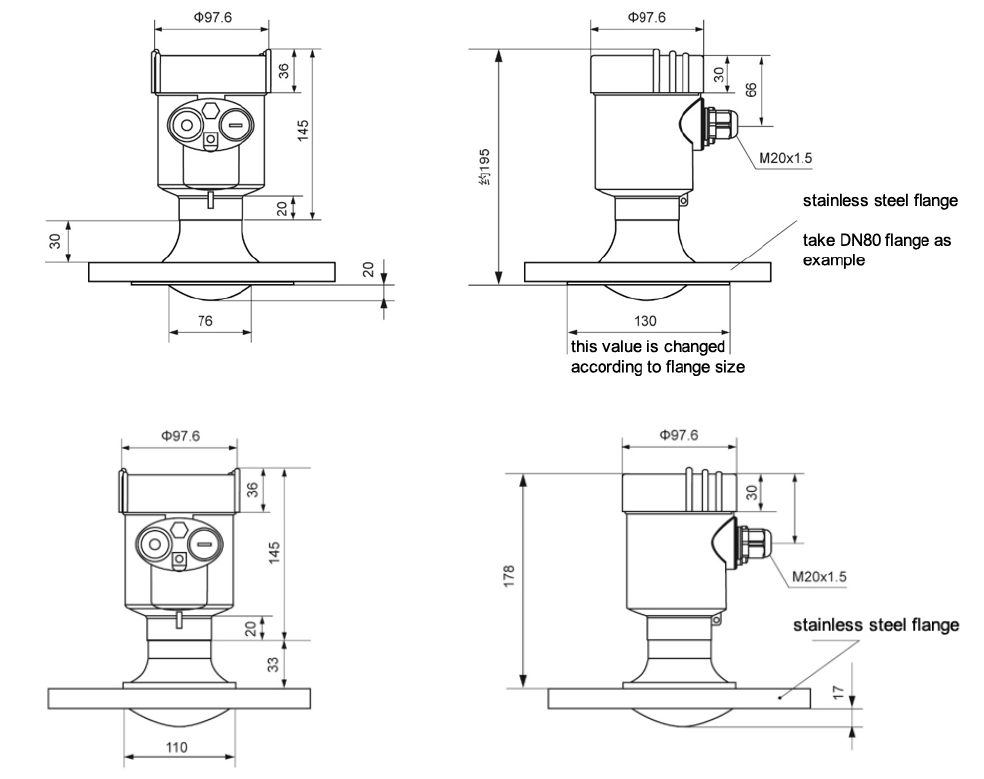

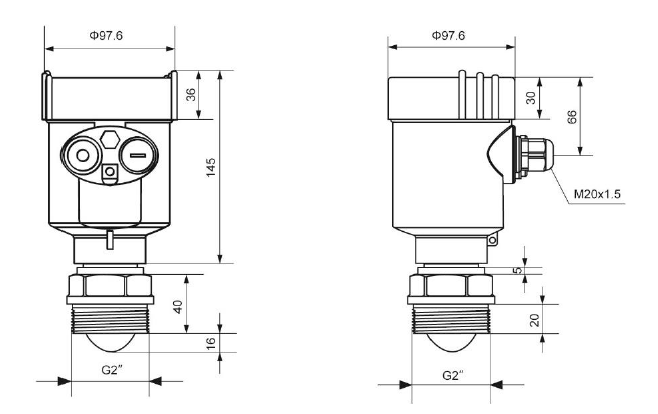

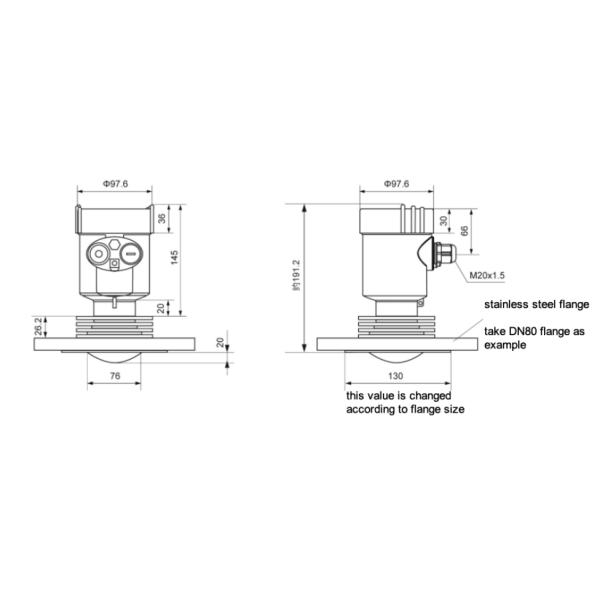

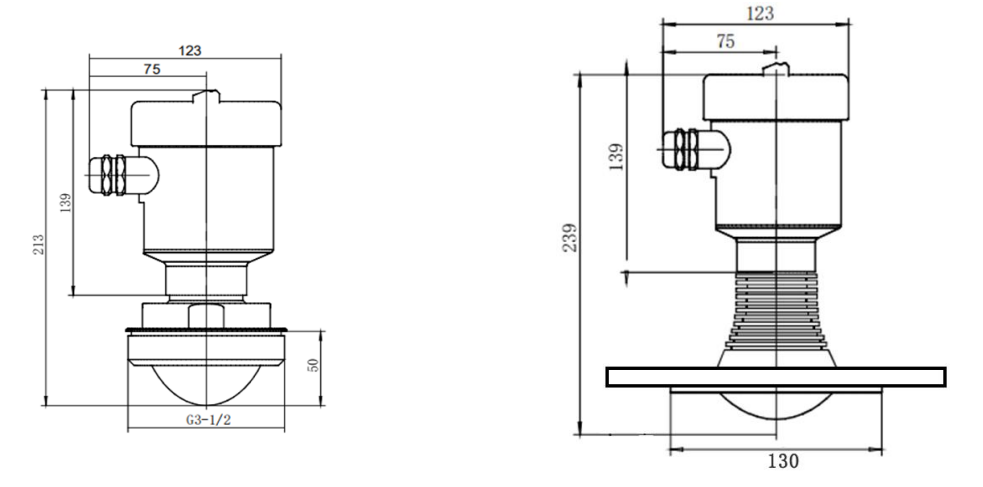

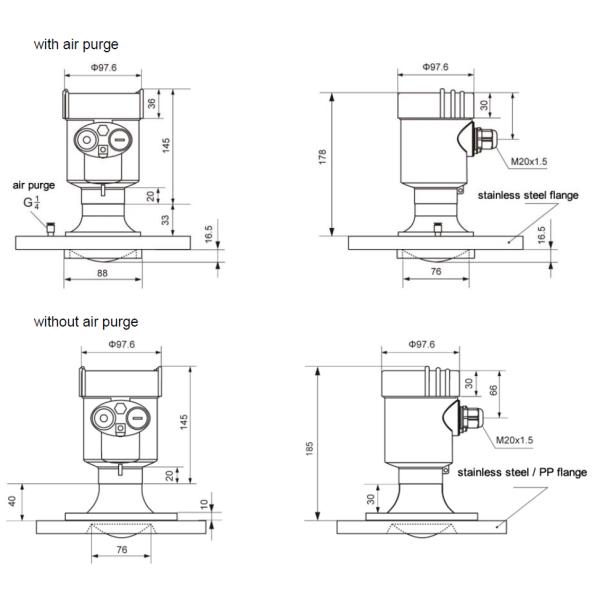

Размер продукта

Единица в мм:

KLD801

KLD802

KLD803

KLD806

KLD804 KLD805
