Высокоточный военный инерциальный навигационный акселерометр

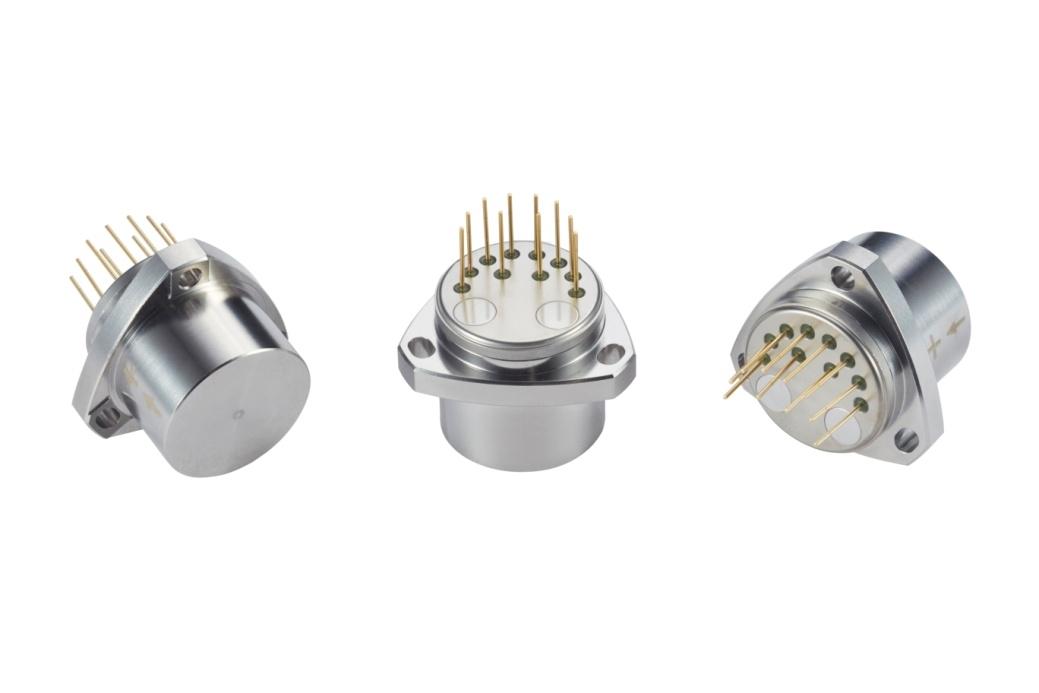

Кварцевый гибкий акселерометр серии KSJB1 представляет собой высокоточный военный инерциальный навигационный акселерометр.адаптируемость к окружающей среде и высокая надежностьОн может использоваться для статического испытания и динамического испытания, а также является стандартным датчиком вибрации и датчиком наклона.

Выходной ток продукта линеен с силой или ускорением, и пользователь может выбрать подходящее сопротивление отбора проб с помощью расчета для достижения высокоточности выхода.И может быть встроен в датчик температуры в соответствии с требованиями пользователя, используется для компенсации частичного значения и масштаба коэффициента, уменьшить влияние температуры окружающей среды.

Применение: Инерциальное измерение и испытание вибрационной изоляции высокоточных инерциальных навигационных систем в аэрокосмической, авиационной, судовой, оружейной и других областях.

Диаграмма обзора и определение пин:

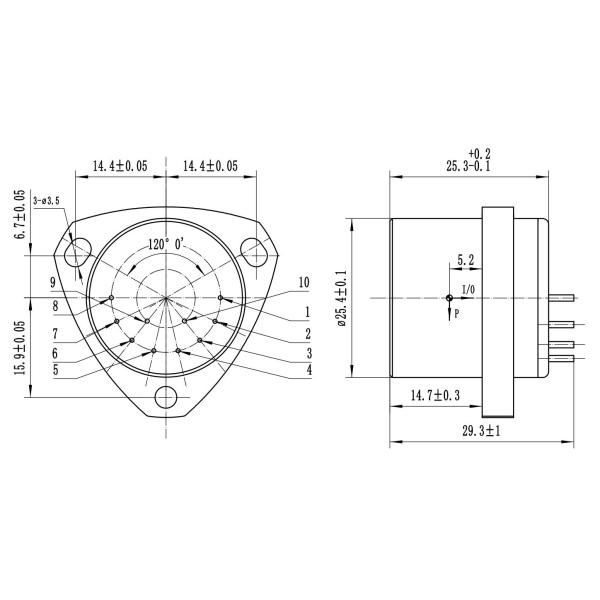

Рисунок I: Универсальный акселерометр

Обычное определение пин: 1, выход сигнала; 2. Пустой; 3, -15V; 4, +15V; 5, питание и сигнал наземного питания; 6. Пустой; 7. Пустой; 8. Пустой; 9, -9V выход; 10, +9V выход.

Дверь для установки имеет форму U.

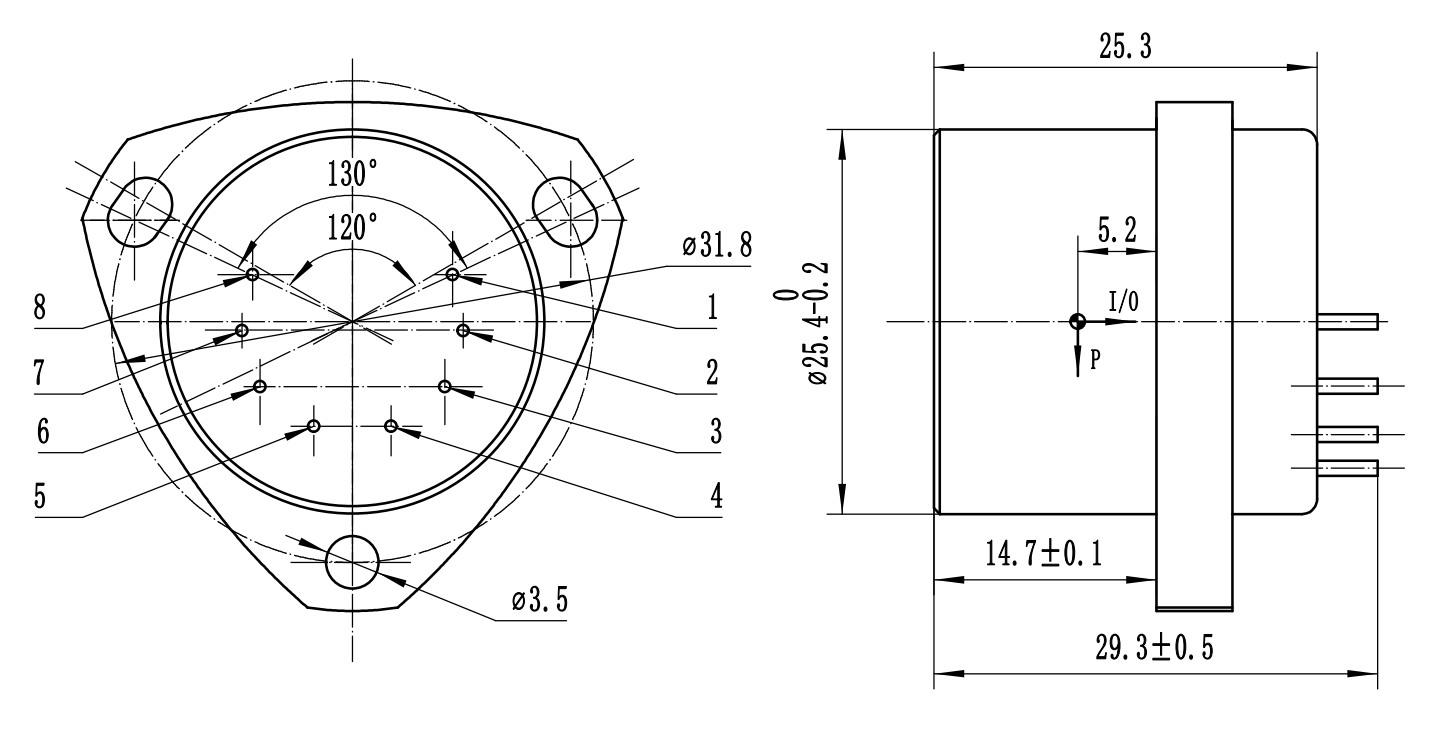

Установка отверстие в форме U и штифт 8 штифтов

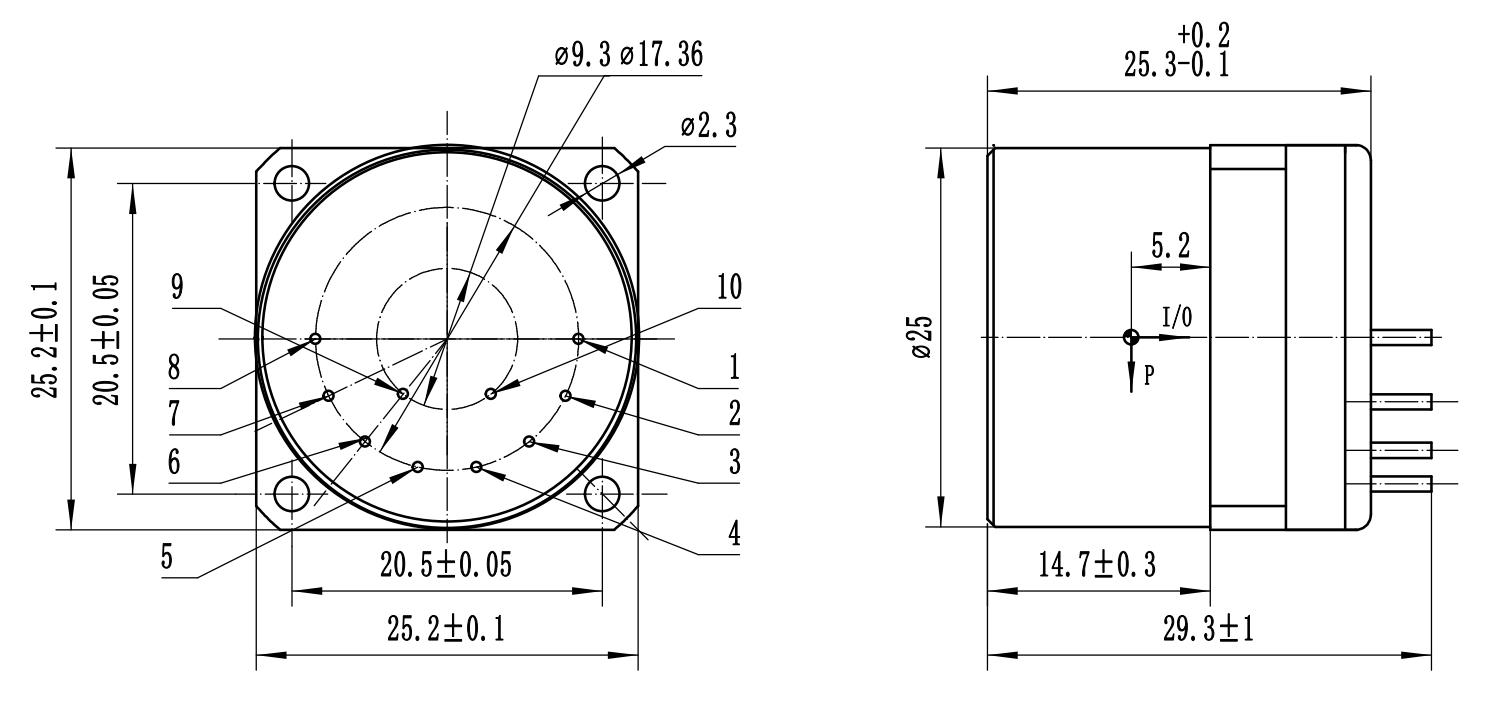

Внешнее измерение квадратное

технические параметры:

Примечание:

1. Коэффициент масштаба регулируется в соответствии с требованиями пользователя;

2.Сенсор температуры: разделен на AD590, pt1000, 18B20,

3. Цикл испытаний: разделен на 1 месяц, 3 месяца, 6 месяцев, 12 месяцев в соответствии с требованиями пользователя для испытаний;

4В соответствии с требованиями установки пользователя; Размеры могут быть слегка скорректированы в соответствии с требованиями пользователя,и другие требования к испытаниям могут быть выполнены в соответствии с требованиями клиента.
