Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
Спецификации
Номер модели :
KUS3000 M18
Место происхождения :
Китай
минимальное количество для заказа :
1
Условия оплаты :
Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Возможность поставки :
100+
Срок поставки :
5-8 рабочих дней
Детали упаковки :
5*15*5cm, 0.1kg
Диапазон :
1M
Выпуск :
4 ~ 20mA/NPN/PNP/RS485
Класс защиты :
IP65
Силовое питание :
13-30В
Материал :
Никель покрыл медное
Температура :
-25~70℃
Точность :
≤ 1%
Описание

KUS3000 M18 компактный корпус Ультразвуковой датчик близости высокая повторяемость



1. Размерная структура
Единица - мм.

Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая

Структура размеров серии M18

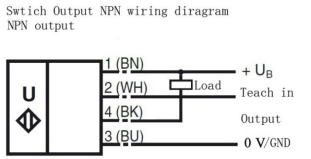

2Электрический интерфейс

Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая





Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая

Примечание: данный продукт имеет две спецификации кабеля, и инструкции по проводке кабеля для обеих спецификаций следуют:

Кабель типа А Кабель типа В
Пин 1 Коричневый Пин 1 Желтый
Пин2 Белый Пин2 Черный
Пин3 Синий Пин3 Красный
Пин4 Черный Пин4 Зеленый

Смесь кабелей по умолчанию основана на спецификациях, полученных клиентом



3. Технический параметр

М18
диапазон 150... 1000 мм
Регулируемый интервал 150... 1000 мм
слепое пятно 0... 150 мм
Время ответа приблизительно 10 мс



Светодиод индикатора

Синий светодиодный свет Синий свет мигает, чтобы указать, что калибровка может быть выполнена. Синий и другие константы указывают, что питание датчика является нормальным.Синий свет будет мигать в течение 5 минут после включения питанияПосле 5 минут синий свет всегда включен, чтобы указать, что датчик не может принимать команду калибровки. .
Светодиодная лампа Используется для обозначения обнаруженности измеряемого объекта.и он может быть переключен на следующее состояние калибровки.
Красный светодиодный свет

В нормальном рабочем состоянии красный свет не включен, а красный свет включен, чтобы указать на наличие неисправности.

В процессе калибровки мигающий красный свет указывает на то, что датчик блокирует текущее состояние потерь эхо или бесконечности, и пользователь может переключиться на следующее состояние калибровки.



Электрические параметры

Напряжение питания 13... 30 В постоянного тока, Специальные требования широкого напряжения могут быть настроены
Ток без нагрузки I0 ≤ 45 мА



Спектрические модели IoT

Напряжение питания 3.3-12 постоянного тока, риппл 10 % СС
Потребление энергии I0 ≤ 15 mA, режим сна≤1 mA, серийное пробуждение,



Выпуск

тип выхода

1 Выход переключателя выход PNP обычно открытый и длительное закрытие могут быть калиброваны

2 Выход коммутатора Выход NPN программируемый обычно открытый и длительное закрытие

3 Аналоговый выход напряжения 0-10В программируемый.

4 Аналоговый выход 4-20mA программируемый

5 выход RS485 E4 программируемый.
Перетоки 200 мА, защита от обратной полярности, защита от короткого замыкания
Настройка по умолчанию

M18 Переменная точка A1: 150 мм Переменная точка A2: 1000 мм

M30 Переменная точка типа 1 A1 200 мм Переменная точка A2: 2000 мм

M30 тип 2 точка переключения A1 300 мм точка переключения A2: 4000 мм

M30 тип 3 точка переключения A1 500 мм точка переключения A2: 6000 мм
Падение выходной напряженности ≤ 2,5 В
Повторяемость ≤ 1 %
Уровень включения-выключения f ≤ 13 Гц Высокая частота может быть настроена
Характерная амплитуда гистереза по умолчанию 5% от установленного значения, специальные требования могут быть настроены
Диапазон компенсации температуры -40°C-85°C



Требования к температуре

Рабочая температура -25...70°C ((248...343K)
Температура хранения -40...85°C ((233...358K)



Описание механической части

Соединение Коннектор V1 ((M12×1), 4-пиновый
Класс защиты IP65 Другие могут быть настроены
Материал раковины Медь никелированная, другие могут быть выполнены по заказу



Примечание: когда продукт M18 и продукт M30 имеют аналоговый выход 4-20mA, метод подключения счетчика отличается от метода подключения продукта 550,600.Поскольку выходный терминал продуктов M18 и M30 питается от VDD, как показано на рисунке 1, счетчик должен быть подключен к порту питания.

Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая

Рисунок 1 Диаграмма выходной цепи питания

Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая

Рисунок 2 Схематическая схема способа подключения



4. Информация о заказе

КСША Виды выходной диапазон описать
  М18 корпус M18, максимальный диапазон измерения 1 метр
M30-Type1 M30 Максимальный диапазон измерения 2 метра
M30-Type2 M30 Максимальный диапазон измерения 3 метра
M30-тип 3 Максимальный диапазон измерения M30 составляет 6 метров, 8 метров можно настроить
Настраиваемый Shell поддерживает пользовательскую настройку
  НПН вывод в виде NPN
ПНП выпуск как ПНП
10Отсутствие Выход аналоговый 0-10V, потребность в питании больше 11V
5Vout Выход аналоговый 0-5V, потребность в питании больше 6V
МАут Выход аналоговый 4-20mA
RS485 Вывод - протокол RS485 Modbus, пожалуйста, ознакомьтесь с руководством по интерфейсу программного обеспечения для конкретного описания.
    XXX мм Заказчик указывает линейный интервал или интервал переключения, который может быть установлен на заводе
КУС M30 RS485 2000 мм

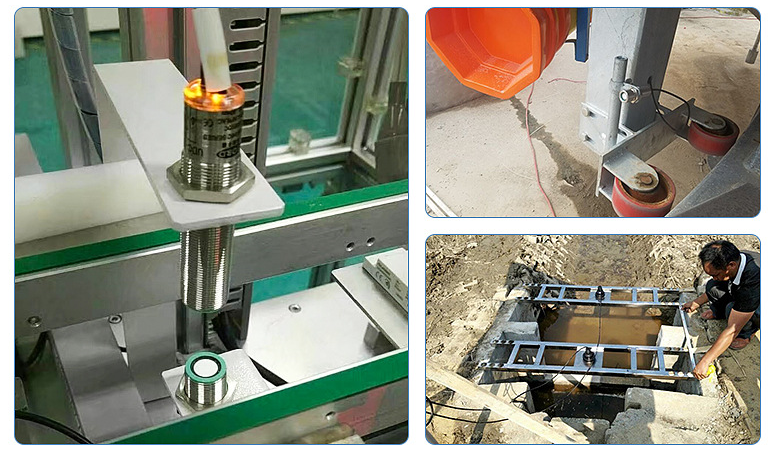

5Применение

Ультразвуковой датчик приближения компактного корпуса КУС3000 М18 повторяемость высокая
