Описание продукта
Изоляторы серии GXB28 состоят из спирального многопроволочного каната, удерживаемого прочными металлическими удерживающими стержнями.
Эта конструкция обеспечивает превосходную изоляцию от ударов и вибраций практически в неограниченном диапазоне применений — транспортные средства, судовое оборудование, тяжелая техника, самолеты, двигатели и электронные устройства.
Все модели серии GXB28 обладают особыми характеристиками срабатывания в зависимости от диаметра троса, количества прядей, длины кабельной петли и количества петель на секцию.
Эта производительность измерима и предсказуема для каждого размера и конфигурации серии GXB28.
Стандартные тросовые изоляторы серии GXB28 изготавливаются из троса из нержавеющей стали и удерживающих стержней из коррозионностойкого алюминиевого сплава.
Другие материалы, включая оцинкованный трос и нержавеющую сталь.
Таблица размеров продукта

Лист данных испытаний на прессовую посадку

Лист данных испытаний пресс-фитингов с наклоном под углом 45°

Лист данных испытаний на сдвиг при качении

Тросовые виброизоляторы обладают следующими преимуществами:

• Прочная металлическая конструкция
• Низкочастотная, сильно демпфированная виброизоляция
• Отличная амортизация ударов
• Широкий диапазон температур, от -200°F до +650°F
• Надежная конструкция
• Бесплатная поддержка

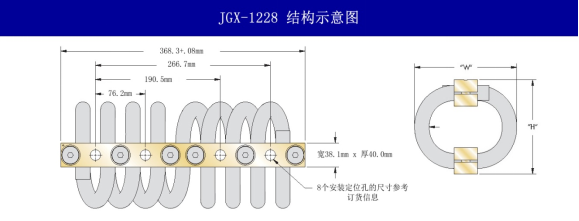

Схема структуры продукта

Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
