GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
Спецификации
Номер модели :
GJYXCH
Место происхождения :
Хубэй, Китай
Количество минимального заказа :
100
Условия оплаты :
Вестерн Юнион, МонейГрам, Т/Т, Л/К
Способность поставки :
1000 Km в день
Срок поставки :
5-20 дней
Упаковывая детали :
Упаковка коробки экспорта
Имя :
GJYXCH-1B6 G657A2 1 вырезают сердцевина из на открытом воздухе кабеля падения стекловолокна FTTH с п
Длина волны :
1260 к 1650nm
Тип :
splitter plc оптического волокна, 1x2 1x4 1x8 1x16 2x8 2x16
Соединитель :
SC LC
Тип кабеля: :
G657A1 или как заказ клиентов
Работая temperation :
-40℃ к 85℃
Но. волокна :
2 4 8 16
Использование :
FTTH
наружная оболочка :
PVC/LSZH
Описание

GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна



Описание:

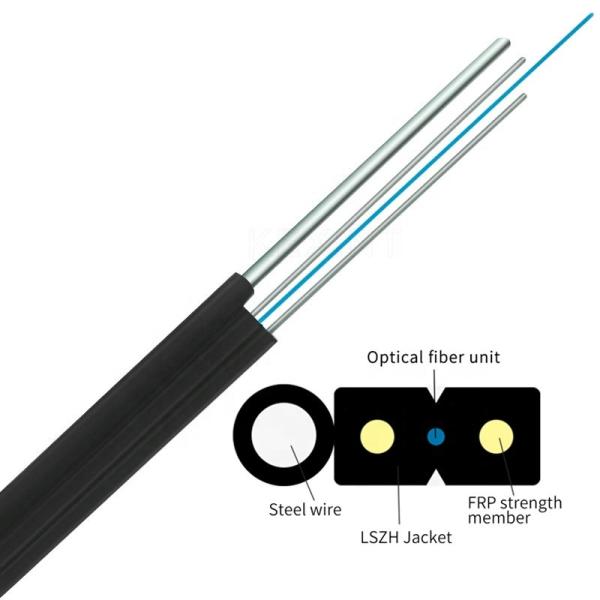

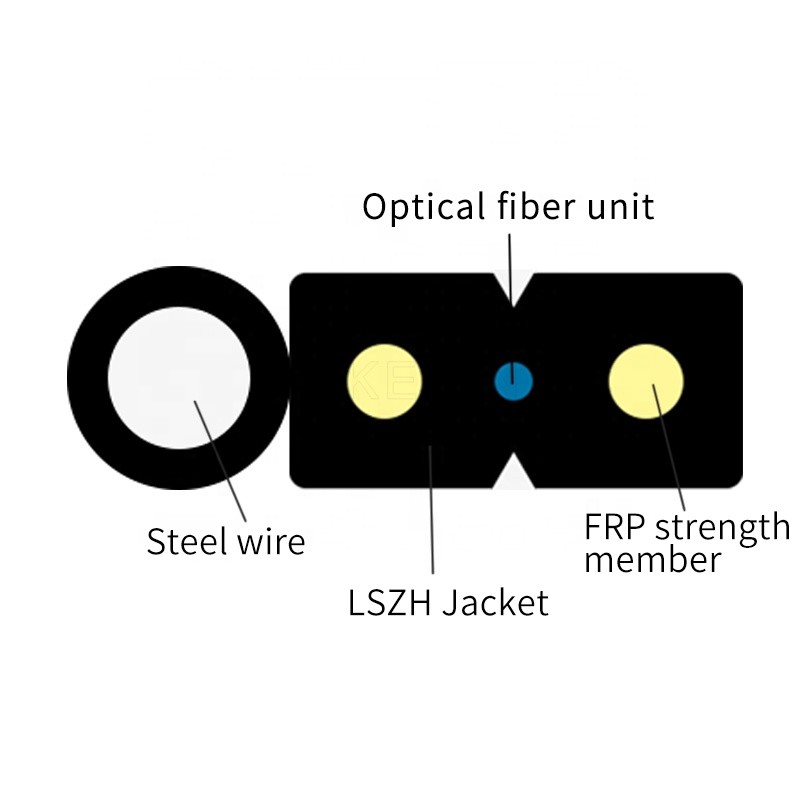

Кабель оптического волокна GJYXCH волокно, который нужно самонавести, которое использовало для соединять оборудование и компоненты в сети оптического волокна. Волокна между 2 параллельными FRP/стальной провод. После этого он само-поддержан проводом стали диаметра 1.0mm. В конце концов этот кабель завершен с черной или белой оболочкой LSZH.



Особенности:

1, высоко растяжимый провода diameter1.0mm стального соотвествует само-поддерживать и уменьшения цену установки.
2, 2 параллельных члена прочности стальных провода FRP/обеспечить хорошую работу сопротивления толкотни для защиты волокна
3, романный дизайн каннелюры, легко прокладка и соединение, упрощают установку и обслуживание
4, низкий дым нул галоидов и пламя - retardant оболочка
5, одиночный режим
6, (2.0±0.2) x (5.0±0.2) mm
7, уступчивый со спецификацией Telcordia GR-326-CORE



Характеристика:
1. Особенный низко-загиб - волокно чувствительности обеспечивает высокую ширину полосы частот и превосходное свойство передачи связи
2. 2 параллельных члена прочности FRP обеспечивают хорошую работу сопротивления толкотни для защиты волокна
3. Одиночные стальной провод или massagers по мере того как дополнительный член прочности обеспечивает хорошую работу прочности на растяжение.
4. Простая осуществимость структуры, облегченных и высоких
5. особенное desigh каннелюры, легко прокладка и соединение, упрощает установку и обслуживание
6. Низкий дым, нул галоидов и пламя - retardant оболочка



Технические данные:

Деталь
Параметр технологии
Тип кабеля
GJYXCH-1B6
GJYXCH-2B6
GJYXCH-4B6
Спецификация кабеля
5.2×2.0
Тип волокна
9/125 (G.657A2)
Отсчеты волокна
1
2
4
Цвет волокна
Красный
Голубой, оранжевый
Голубой, апельсин, зеленый, коричневый
Цвет оболочки
Черный
Материал оболочки
LSZH
Размер mm кабеля
5,2 (±0.2) *2.0 (±0.2)
Вес Kg/km кабеля
Приблизительно 19,5
Минимальный радиус загиба mm
120
Радиус загиба mm MIN.
(Исключая провода посыльного)
10 (статический)
25 (динамический)
Амортизация dB/km
≦ 0,4 на 1310nm, ≦ 0,3 на 1550nm
Недолгосрочный растяжимый n
600
Долгосрочный растяжимый n
300
Недолгосрочная толкотня N/100mm
2200
Долгосрочная толкотня N/100mm
1100
℃ температуры деятельности
-20~+60
Деталь
Параметр технологии
Тип кабеля
GJYXFCH-1B6
GJYXFCH-2B6
GJYXFCH-4B6
Спецификация кабеля
5.2×2.0
Тип волокна
9/125 (G.657A2)
Отсчеты волокна
1
2
4
Цвет волокна
Красный
Голубой, оранжевый
Голубой, апельсин, зеленый, коричневый
Цвет оболочки
Черный
Материал оболочки
LSZH
Размер mm кабеля
5,2 (±0.2) *2.0 (±0.2)
Вес Kg/km кабеля
Приблизительно 13,5
Минимальный радиус загиба mm
120
Радиус загиба mm MIN.
(Исключая провода посыльного)
10 (статический)
25 (динамический)
Амортизация dB/km
≦ 0,4 на 1310nm, ≦ 0,3 на 1550nm
Недолгосрочный растяжимый n
230
Долгосрочный растяжимый n
110
Недолгосрочная толкотня N/100mm
1000
Долгосрочная толкотня N/100mm
500
℃ температуры деятельности
-20~+60



Технический Параметр:



Тип кабеля Кабель Diamter (mm) Вес (kg/km) Прочность на растяжение (n) Сопротивление толкотни (N/100mm) Минимальный радиус загиба (mm)
      Недолгосрочный Долгосрочность Недолгосрочный Долгосрочность Статический Динамический
GJXFH-1 2.0*5.0 21 60 30 1000 300 15 30
GJXFH-2 2.0*5.0 21 60 30 1000 300 15 30
GJXFH-4 2.0*5.6 21,5 60 30 1000 300 15 30
GJXH-1 2.0*5.0 21 60 30 1000 300 15 30
GJXH-2 2.0*5.0 21 60 30 1000 300 15 30

Стекловолокно одиночного режима G.652D (B1.3)
Деталь
Стандарт
Блок


Амортизация
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

Рассеивание
1288nm~1339nm
|D|≤3.4
ps/(nm·km)
1271nm~1360nm
|D|≤5.3
ps/(nm·km)
1550nm
≤17.8
ps/(nm·km)
длина волны Нул-рассеивания
1300~1322
(nm)
наклон Нул-рассеивания
≤0.091
ps/(nm2•km)

PMD
Волокно PMD одиночное
≤0.15
ps/√km
Связи PMD q
≤0.08
ps/√km
MDF
1310nm
9.2±0.4
um
Диаметр плакирования
125±1.0
μm
Не-циркулярность плакирования
≤0.8
%
ошибка концентричности Ядр-плакирования
≤0.6
μm
Покрывая диаметр
245±10
μm
Плакирование/покрывая ошибка концентричности
≤10.0
μm
Длина волны выключения
1.18~1.33
μm

Амортизация Macrobend
(ф 50mm, 100 циклов)
1550nm
≤0.05
dB
1625nm
≤0.05
dB
Радиус загиба
≥5
m
Параметры динамического утомления
≥20
nd



Дополнительная амортизация
@1310nm &
@1550nm
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла)
≤0.03
dB/km
Вода выдерживает тест:
(23℃ на 30 дней)
≤0.03
dB/km
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней)
≤0.03
dB/km

Термальный старея тест

(85℃ на 30 дней)
≤0.03
dB/km
Теплая вода выдерживает тест: (60℃ на 15 дней)
≤0.03
dB/km

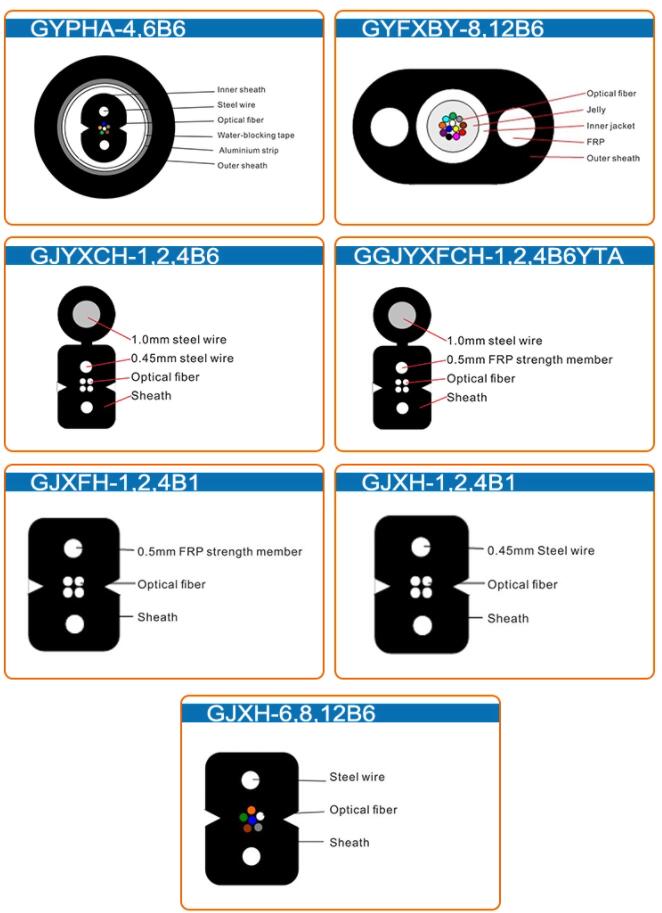

Чертежи GJYXCH:

GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна

GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна

GJYXCH 1 2 4 провод стали ядра G657A1 или чернота FRP кабель падения оптического волокна
