Тип 4оутпут ЭДФА сигнала ввода РФ усилителя волокна усилителя 1550нм волокна ВДМ КАТВ ПОН с лазером насоса ДЖДСУ


Обзор продукта

     Усилитель волокна серии 1550нм ДЖЗЭДФА важное оптически оборудование для передачи реле во время системы оптической связи 1550нм. Для достижения высоких индекса и депендабилиты, главные аппаратуры все принятый импортированный известный бренд, который нужно объединить управляемая схема микропроцессора автоматическая и высокая сила переключателя депендабилиты собрать вверх. Высокий депендабилиты, малошумный, особенно двойной дизайн насоса делает индекс шума лучшим. Каждый основной самолет индекса и метода представления метода может сравнить с чужой подобной машиной. И с высокой эффективностью для того чтобы оценить коэффициент, соответствующее для использования на сети больших или средн-размера.

Режимная характеристика

■ принимает лазер насоса бренда интернатионал известный с преимуществом малошумного, низкого искажения, широкой частотной полосы и, сила высокого выхода оптически.
■ импортировало высокопроизводительное эрби-данное допинг волокно, эффективность преобразования высокой энергии.
Поддержка 1, 2, 3 или 4 ■ вывела наружу.
Сила супплис.вхэн поддержки 2 ■ отделяемая резервная отказ модуля электропитания, как раз вытягивает вне модуль силы модуле.220 ВПТ недостатка электропитания 48 ВДК и для варианта.
■ принимает радиатор и вентиляторную систему охлаждения совместно, охлаждая рост емкости десятикратный. Когда ℃ чем 38, вентилятор с осевой обтекаемостью температуры машины больше автоматически начинает, отрегулируйте внутреннюю температуру, сделайте управление АТК лазера насоса более точным.
Цепь контроля встроенного микропроцессора ■ автоматическая, точный контроль в реальном времени всех видов работая государства силы входа и выхода и лазерный луч, убеждаются стабильность оптически силы выхода, и увеличиваются срок пригодности лазера

■.Вхэн объем параметра работы отклоняет от набора оборудования для обеспечения безопасности, прибора автоматически отключило сигнал тревоги силы, звука и света лазера в то же время.

Сила выхода может отрегулировать 5дБ более низкое фронтом - обшейте панелями кнопку.
Дисплей на фронте - панель ЛКД разъема ■, точный дисплей работая параметры состояния оборудования точно.
■ с интерфейсом интерфейса РС232, промышленного стандарта РС485 и локальных сетей РДЖ45 взаимодействует (вариант). Оно отвечает потребностямы различных условий, делая его легким для потребителей выбрать удобную окружающую среду сетевого управления.
Интерфейс локальных сетей ■ обеспечивает предварительную функцию сетевого управления основанную на протоколе СНМП. Что соотвествуют международным стандартам.

■ тем временем с интегрированной картой сети, с функциями интернет-сервера, через локальные сети взаимодействует соединенный с интернетом, полным оборудованием под возможностями просматривать ХТТП.

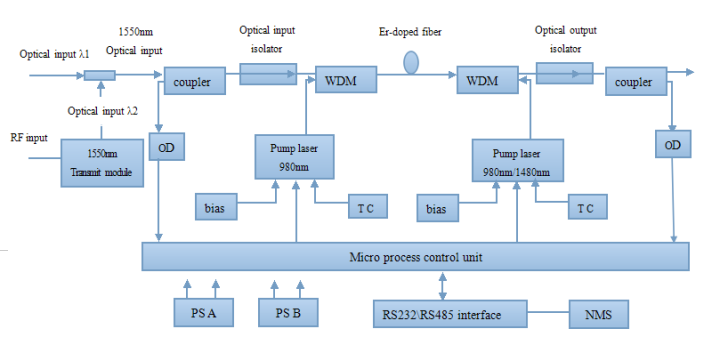

Блок-схема

Технические данные

Параметры технологии ссылки прибора на ГИ/Т 184-2002<<Спесификатионс и методы измерения на сетноых-аналогов усилителях стекловолокна используемых в системе КАТВ >>

Условие испытаний: с стандартным оптически передатчиком, стандартная оптически связь теста приемника и состава стекловолокна 10 км стандартная. Под 550 МХз диапазон изменения частот устанавливает 59 ПАЛ - сигналы ТВ канала д сетноые-аналогов. Под 550 диапазон изменения частот МХз~ 862(750) МХз передает цифровой сигнал модуляции: цифровой уровень сигнала модуляции (ширина полосы частот 8 МХз) ниже чем дб уровня несущей аналогового сигнала 10, сила оптически приемника иньпут оптически 0 ДБМ, измеряя (К/КТБ), (К/КСО) и (К/Н).

Деталь		Блок	Параметры	примечание
Название продукта		Поддержка 1 усилителя 1550нм ЭДФА волокна ВДМ КАТВ ПОН 2 4 вывела наружу для решения ФТТХ
Длина волны		нм	1550±10
Ряд силы выхода оптически		дБм	-3 | +10	Ряд дисплея: -15~ +10дБм
Сила выхода		дБм	13 | 24	опционный
Оптически сила регулирует ряд		дБ	0 | -5
Стабильность силы выхода		дБ	±0.5
Чувствительность популяризации		дБ	<0.1
Диаграмма шума		дБ	≤ 5	Сила входного сигнала 0дБм
Типичное значение диаграммы шума		дБ	4,5
Оптически потеря отражения	входной сигнал	дБ	>50
	выход	дБ	>50
Сила утечки насоса	входной сигнал	дБм	≤ -30
	выход	дБм	≤ -30
(К/Н)		дБ	≥ 51
К/КТБ)		дБ	≥ 65
(К/КСО)		дБ	≥ 63
Оптически соединитель			СК/АПК или ФК/АПК	вариант
напряжение тока		В	~АК160В~250В (50 Хз)	Вариант ДК48В
работая диапазон температур		℃	-5 | +55
Механический расход энергии		В	<20
Влажность Макса работая		%	Макс 95% не-конденсируя
диапазон температур хранения		℃	-30 | +70
Максимальная влажность хранения		%	Макс 95% не-конденсируя
Размер		мм	483 ╳ 44 ╳ 381 (длины) (ширина) (высота)

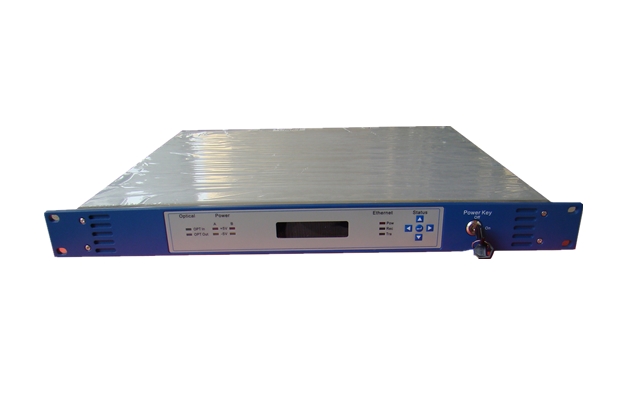

Фронт - панель

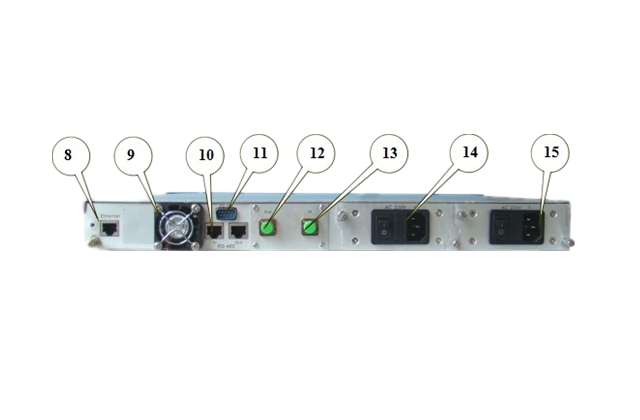

Задняя панель
