Восходящий поток теплого воздуха пластикового случая YS11 Klixon отрезал вне переключатель электрического двигателя биметалла протектора температуры термальный

YS11
Небольшой термальный протектор мотора/термальный вырез

Протектор пластикового случая отличаемый небольшой.

Стабилизированная и надежная длинная жизнь на Не-настоящем Carry конструированном приборе.

Тараторить свободная и точная рабочая температура

Спецификация

Емкость контакта: TCO, TMP 7A/250Vac, 10A/125Vac

TCO 6A/24Vdc, 15A/18Vdc

Балласт 2A/250Vac

Диапазон температур:

- Управление 45 протектора и Temp мотора к 150°C

- Предохранение от 45 балласта к 150°C

Допуск на открытой температуре: +/- 5K

Максимальный temp. головы переключателя: 150°C

Работая время: непрерывный

Ситуация загрязнения: Грязный

Размер чувствительного элемента: весь контроль

Степень защиты IP00

Электрический паять соединений, сваривая

Особенности

YS11 было начато для защиты людей и свойства от аварий происходя на моторе который использован для вентиляторного двигателя, стиральной машине и так далее. Оно действует как само- переустановить термальный вырез (тип 2B), термальный протектор мотора (тип 3C) и термальный протектор для балластов.
YS11 последовало для того чтобы позволить быть использованным для обоих из образа установки на-замотки и снаружи мотора упакованного смолой путем зажимать или ввод. Оно сразу отрезал линию электропередач. В виду того что оно имеет пластиковый случай, для этого не нужно изолировать протектор YS11 от частей металла мотора.

Конструкция

YS11 построено с простым дизайном и основано на известной технологии термостата технологий Sensata. И оно имеет достаточную герметизируя возможность для того чтобы выдержать процесс политуры и усиленный случай позволил быть зашнурованным на замотке.

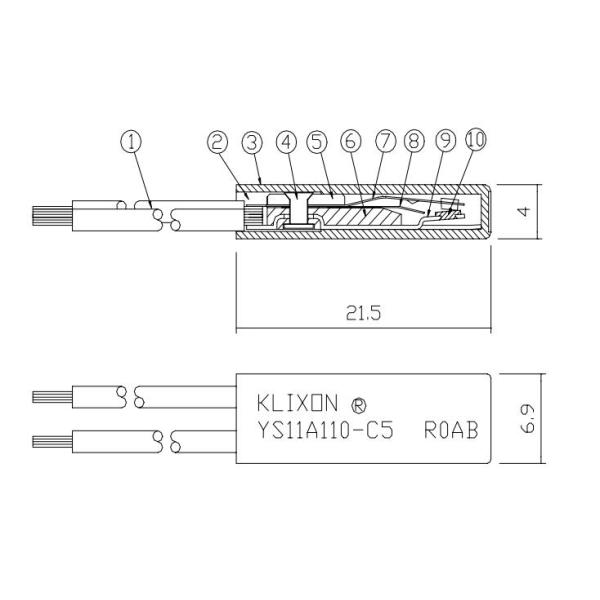

рука 7.Movable носит настоящее от 1.Lead к терминалу 9.Lower который вставка отлитая в форму в блоке 6.Lower, через контакт 10.Movable и неподвижный контакт.
рука 7.Movable, диск 8.Bimetal и плита 5.Upper заклепаны для того чтобы обеспечить с блоком 6.Lower 4.Eyelet. Это собрание введено в 3.Case, и эпоксидную смолу производства керамических изделий для того чтобы загерметизировать.

В виду того что время отключения отрезать силу в зависимости от температуры деятельности протектора YS11. Оценка должна быть выбрана как следует. Со ссылаться рабочая характеристика, она можно позволить выбрать самое лучшее одно которое соответствует мотору.

Примечания по применению

был начат R типа случай для мотора упакованного смолой. Это конструировано для того чтобы сопротивляться для высокого давления которое может быть нагружено во время отливая в форму процесса. Необходимо максимальное давление быть контролем в пределах 7.5Mpa. Пожалуйста быть замеченным что R типа случай не имеет достаточную герметизируя возможность, поэтому он приложенный для обматывать процесс политуры. Размер длина 6.0mm x 7.8mm (эллипсис) x 23.0mm.

S типа случай для пользы в более высокой температуре окружающей среды и такой же конфигурации стандарт случай. Расквартировывать материал использован PPS (RTI: °C 240) которое такое же как R типа случай, так, что оно сможет сопротивляться высокой температуре на короткий период времени. Этот случай не гарантирован для процесса политуры также.

Оценка

Оценка должна быть выбрана как как следует для защиты моторов и другого оборудования. Течение и время отключения короткого периода времени описаны в странице «представления» которая помогает к выбору большинств адекватной рабочей температуре. Должно держать настоящей также одно важных представлений, его можно выбрать от рабочей характеристики UTC также.

Аттестации

UL: E15962 для протектора мотора
E34618 для Temp показывая & регулируя

ENEC: 2014531,17 для термального выреза, - протектор и-балласта мотора

CQC: CQC02002001340/CQC02002001341 - протекторы не приложены в CCC (аттестации Китая принудительной) в настоящее время. Так YS11 не может иметь CCC а CQC. CQC (центр аттестации Китая качественный) национальный орган по сертификации для прибора в Китае.

Размер

Стандартный тип случай: Высота x длины x 21,5 ширины 6,9

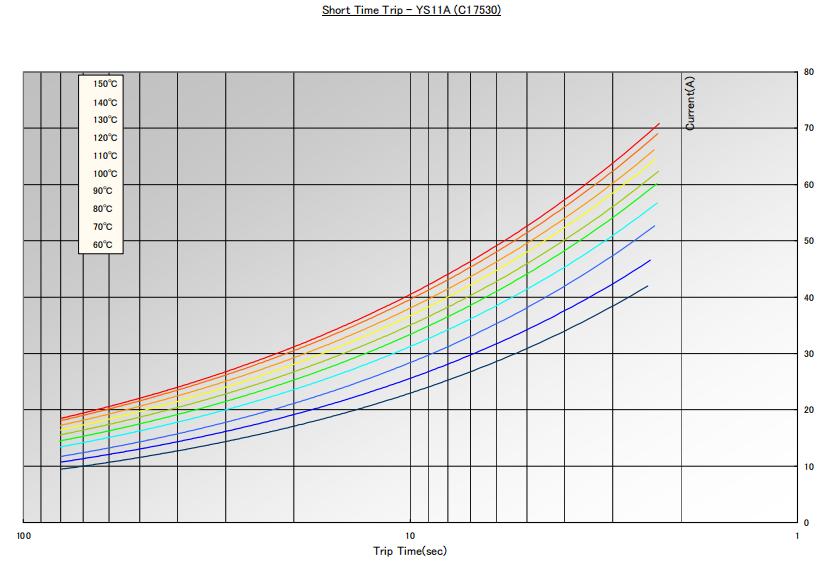

Представление отключения короткого периода времени и окончательное отключение настоящие как ссылка.
