DS18B20 зонд датчика температуры цифров термистора обломока NTC водоустойчивый для аквариума

Описание DS18B20 датчика температуры обломока NTC

Зонд детектора температуры DS18b20 принимает совершенно новый и первоначальный обломок датчика температуры DS18B20.

Каждый штырь обломока отделен трубкой жары сжимая для предотвращения короткого замыкания, и загерметизированной внутренностью для водоустойчивого и влагонепроницаемого. Своя сразу «одного передача линии автобуса» цифровая значительно улучшает анти--сжимая возможность системы, соответствующую для измерения температуры поля в жестких окружающих средах.
В то же время, оно загерметизировано с высокой термальной проводимостью прокладки запечатывания резиновой, для обеспечения чувствительности датчика температуры высокой, с очень крошечной задержкой температуры. Свой измеренный диапазон температур от -55℃ к +125℃, в границах -10℃~ +85℃, своя точность is±0.5℃.

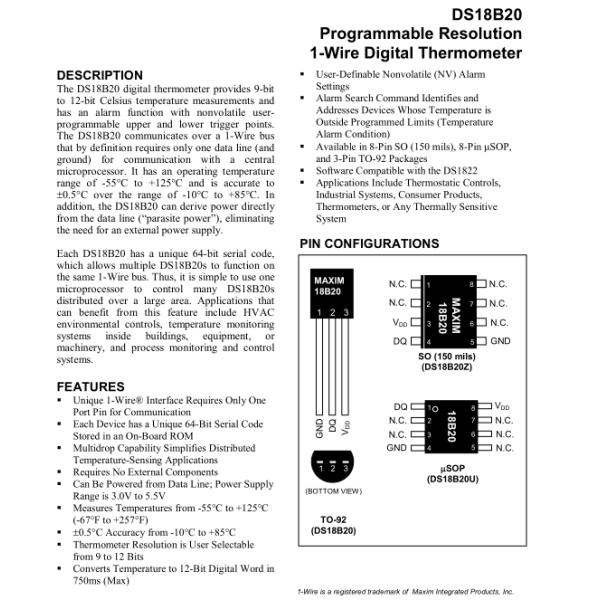

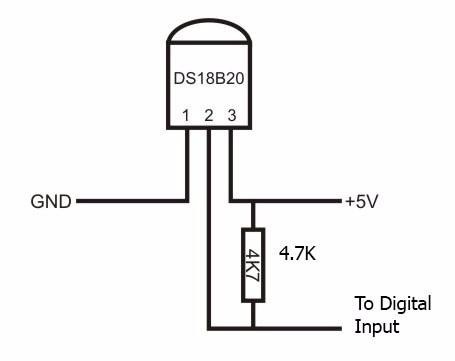

Испытывая его, нужно соединить конец сигнала (желтую линию) датчика с портом цифров микроконтроллера, между тем, нужно добавить pull-up резистор на конце сигнала, или еще тест потерпит неудачу.

Особенности DS18B20 датчика температуры обломока NTC

* 3.0V | электропитание 5.5V
* регулируемое разрешение 9 до 12
* широкий диапазон температур ℃ -55 | ℃ +125
* отсутствие внешних компонентов, уникального интерфейса одно-автобуса
* красный (VCC), желтый (ДАННЫЕ), зеленый (GND)
* выход водит: красный цвет (VCC), белый (ДАННЫЕ), черный (GND)

* каждый штырь обломока загерметизирован и отделен трубкой сокращения жары. Хороший для изоляции и предотвратить короткое замыкание. 3 линии выхода, ** ** ** VCC/DATA/GND. Экстерьер сделан трубки PVC пластиковой, которая безопасна, износоустойчива и водоустойчива.
* высококачественный зонд нержавеющей стали 304, устойчив к высокой температуре, быстрой кондукции жары и точному чтению.
* датчик имеет один уникальный номер и прибор приема температуры определяет соответствуя датчик температуры номером.
* температуре поля сразу передана в цифровой путь автобуса 1-Wire, не не нужны внешние компоненты и значительно улучшает систему противоинтерференционную. Соответствующий для жестких окружающих сред.

Чертеж зонда датчика температуры цифров термистора обломока NTC аквариума DS18B20 водоустойчивого

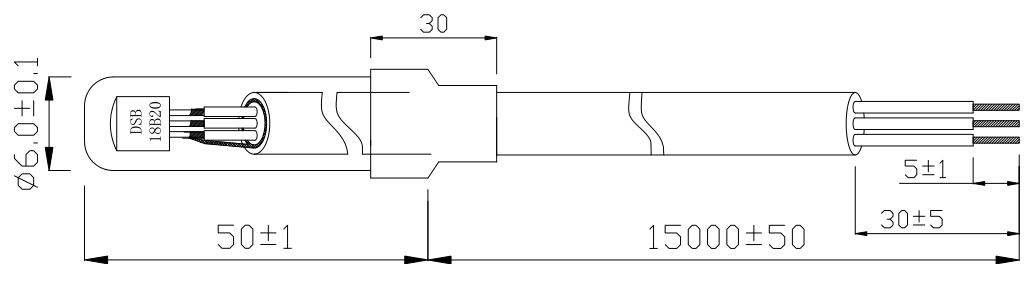

Общий размер (блок: mm)

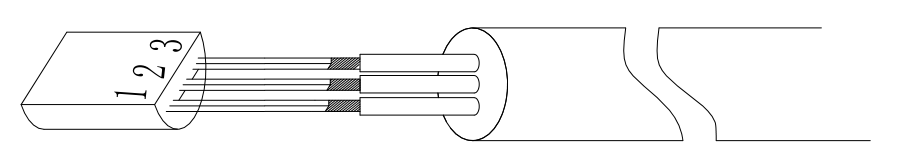

Внутренняя монтажная схема (блок: mm)

Pin 1 паяя для того чтобы почернить GND;
Pin 2 паяя к белому DQ;
Pin 3 паяя к красному VDD;

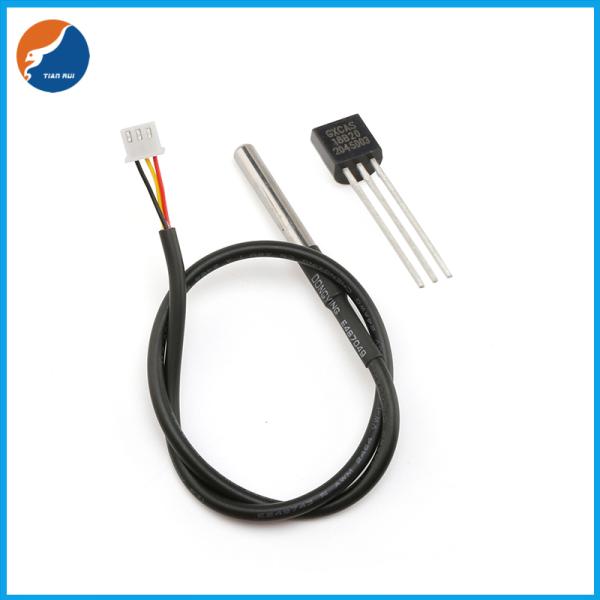

Материальное объяснение зонда датчика температуры цифров термистора обломока NTC аквариума DS18B20 водоустойчивого

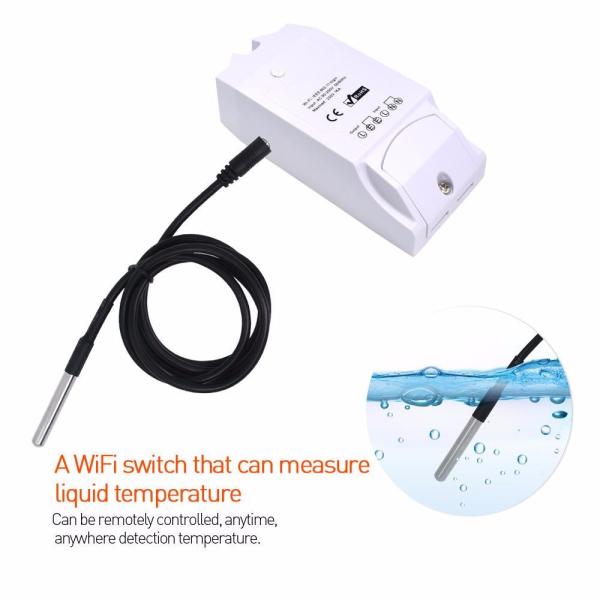

Применение зонда датчика температуры цифров термистора обломока NTC аквариума DS18B20 водоустойчивого
