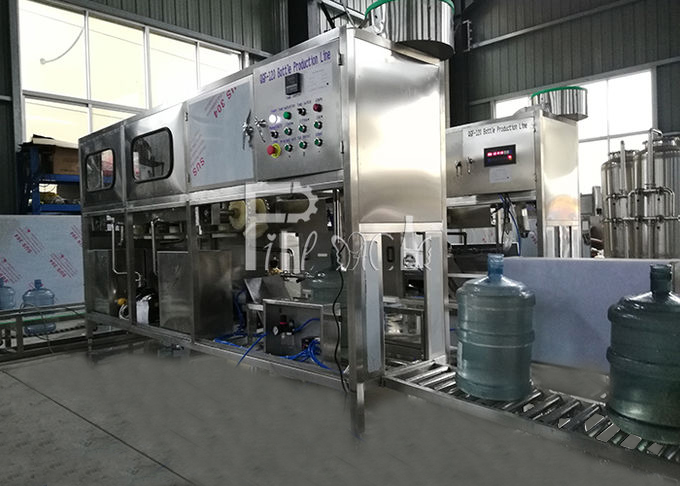

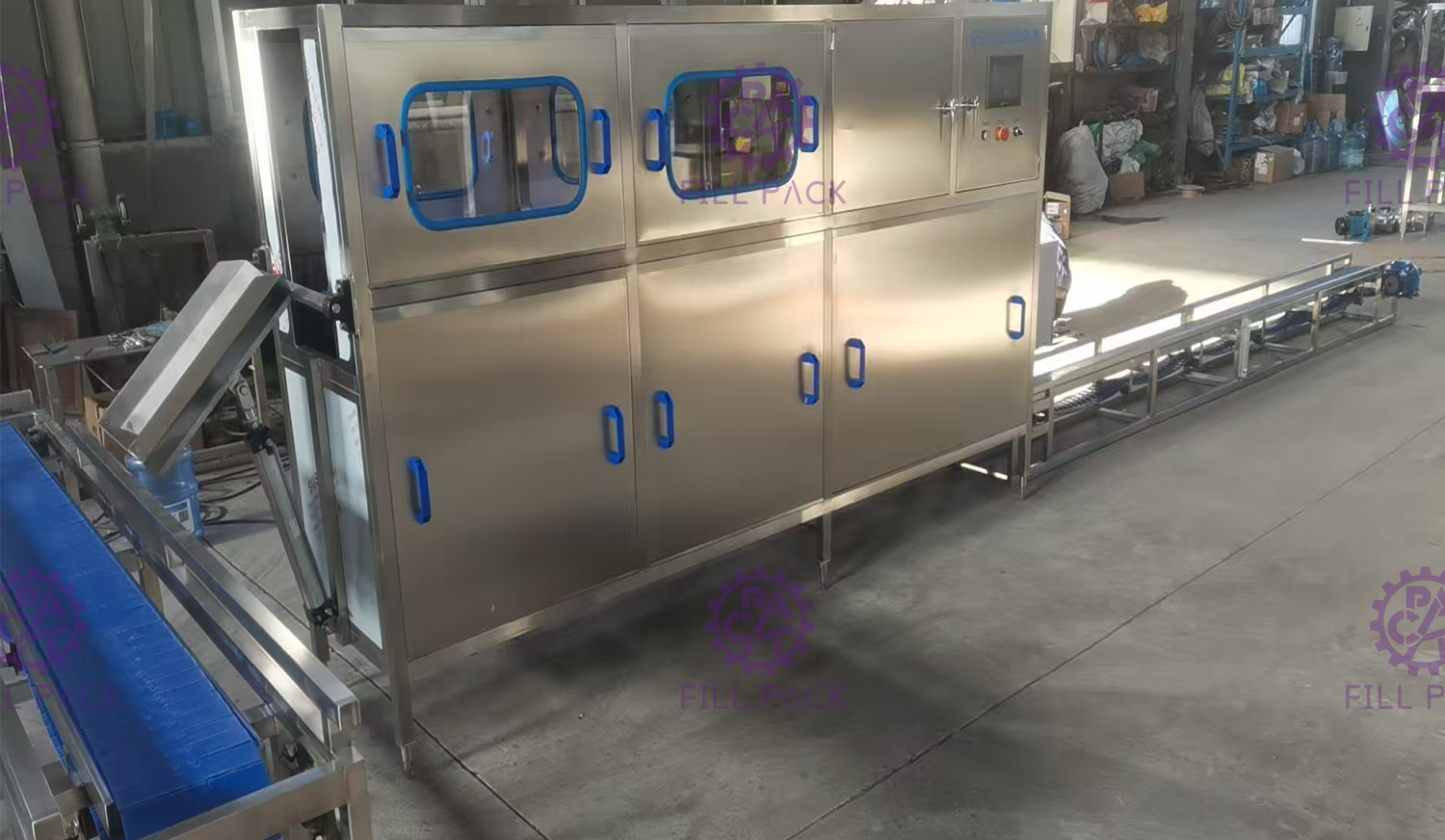

Одиночная строка 120BPH автоматический заполнитель бутылки 3 до 5 галлонов с системой управления PLC

Принцип:

Этот заполнитель бутылки галлона интегрирован с функциями опарника мыть-заполнять-покрывая совместно;

Работник нагружает пустой опарник на держателе опарника вручную, держатель опарника с опарником будет перенесен заранее для стирки опарника, сила передачи цилиндром шестерни;

Стирка будет разделена в 2 части, 1-ый процесс жидкостью дезинфектанта, 2-ой процесс чистой водой;

После мыть, опарникы будут падать вниз на плиту угла от держателя опарника цепью передачи с силой тяготения;

После этого опарникы будут нажаты путем нажатие цилиндра к нижней заполняя голове, тогда заполнять начало;

Заполняя том может быть проконтролирован путем заполнять установку времени.

Заполненные опарникы будут нажаты к вниз покрывая голове пустыми опарниками потом.

Работник положил серию disordered крышек в затяжелитель крышки, затяжелитель крышки сортирует для того чтобы покрыть автоматически для того чтобы нагрузить вниз в рельс крышки. Когда заполненные бутылки проходя под покрывая голову, крышку упадут вниз на шею опарника, после этого покрывая цилиндр сделает покрывать автоматически крышкой отжимая цилиндр.

Характеры:

1, весь заполнитель бутылки галлона проконтролировано системой PLC Мицубиси, все перемещение цилиндра высчитано заранее для управляемого расстояния;

2, заполнитель бутылки галлона могут работать под автоматической моделью, ручная модель для проверки машины;

Параметры:

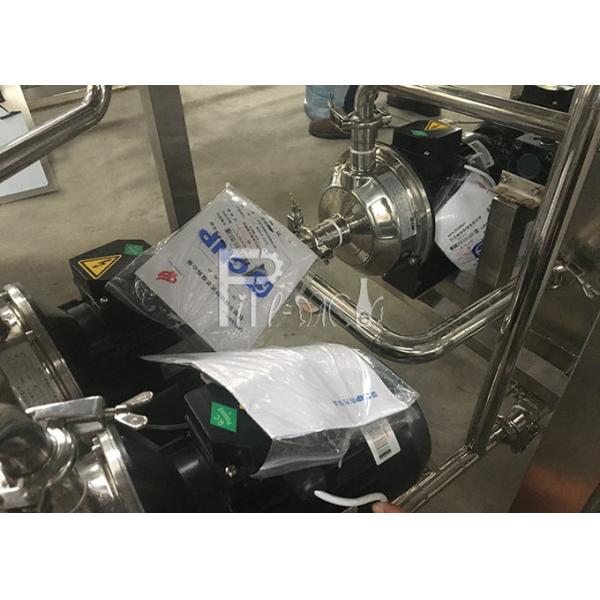

Полоскать насос 1: 0.37KW

Полоскать насос 2: 0.37KW

Заполняя насос: 0.55KW

Крышка сортируя мотор: 0.09KW

Размер: 3100*570*1450mm (затяжелитель крышки на транспортере) стороны/2700*570*1720mm (затяжелитель наверху) + 2000mm крышки

Вес: 400kg

Детали:

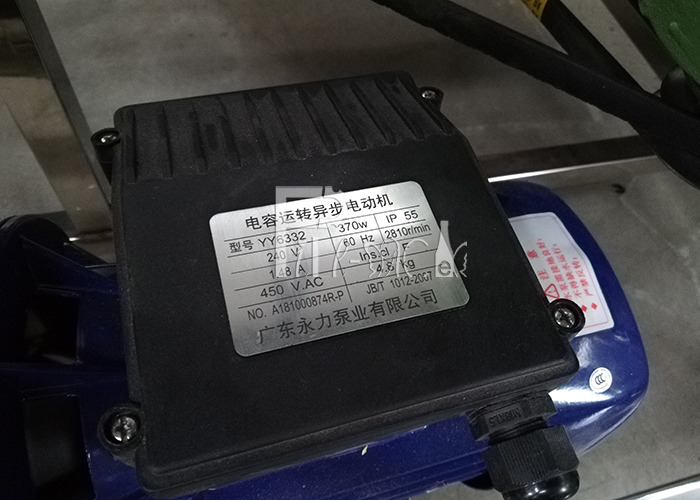

Детали мотора:
