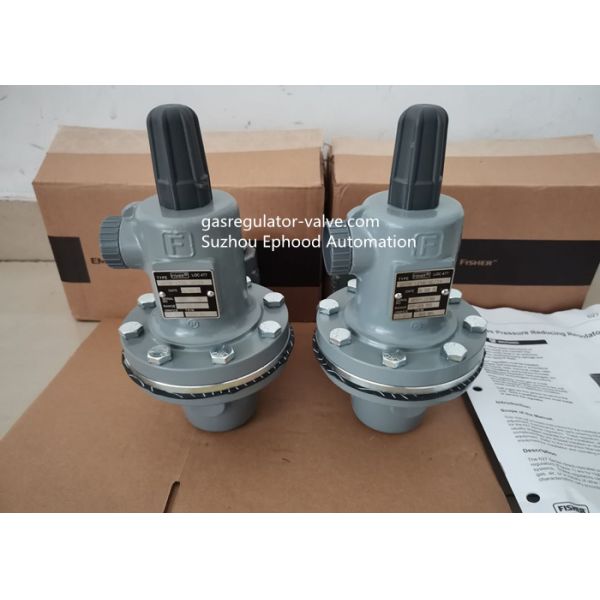

Газовый регулятор давления модели газового регулятора 627H WCC стальной материальный Fisher
Газовый регулятор давления 627H Fisher первоначальный

Fisher Роземаунт

Fisher делает газовый регулятор 627

Регулятор Fisher 627

Особенности

Внутренний клапан сброса

Индикатор спасательной операции

Легкий для поддержания

Приспособляемостьь установки

Многосторонность применения

Трамбовк-устойчивый

Широкий диапазон возможностей подачи

Описание

Fisher 627 серий само-работал давление уменьшая регуляторы (диаграмма 1) для повсюду систем давления. Регуляторы Fisher 627 можно использовать с природным газом, воздухом, или разнообразие другими газами. Режимные характеристики меняют согласно конструкции.

Раздел спецификаций дает некоторым общим спецификациям на Fisher регуляторы 627 серий. Nameplates (диаграмма 2) дает детальную информацию для определенного регулятора по мере того как она приходит от фабрики.

Входные давления таблицы 1. максимальные, ряды давления выхода

Спецификации

1" соединение конца NPT: 627-496,627-497,627-498,627-499

2" соединение конца NPT: 627-576,627-577,627-578,627-579

Доступные конструкции

Тип 627: Само-работаемое давление уменьшая регулятор оборудованный с pitot трубкой для больших отрегулированных емкостей (диаграммы 7).

Тип 627R: Тип 627 с внутренним сбросом и с открытым горлом (диаграммой 8).

Тип 627M: Тип 627 с уплотнением стержня между давлением выхода тела и случаем диафрагмы. Давление измерено под диафрагмой через соединение линии управления 1/4-inch NPT идущее дальше по потоку (диаграмму 9).

Тип 627MR: Тип 627M с внутренним сбросом (диаграммой 10).

Тип 627H: Тип 627 с ограничителем диафрагмы для того чтобы поставить более высокое давление выхода (диаграмму 11).

Тип 627HM: Тип 627H с уплотнением стержня между давлением выхода тела и случаем диафрагмы. Давление измерено под диафрагмой через 2 соединения линии управления 1/4-inch NPT идущих дальше по потоку (диаграмму 12).

Размеры соединения КОНЦА

1inch и 2inch

Стили соединения конца

1, или 2-дюймовые размеры тела: NPT

1 или 2-дюймовые (DN 25 или 50) размеры тела:

Класс 300 или служить фланцем 600 RF ANSI

Максимальное входное давление (1) (оценка тела)

2000 psig (бар 138) для стали NPT, 1480 psig

(бар 102) для RF служили фланцем сталь, или 1000 psig (бар 69) для дуктильного утюга

Максимальная оценка входного давления диска клапана (1)

2000 psig (бар 138) для диска нейлона или 1000 psig

(бар 69) для диска нитрила

Регистрация давления
Тип 627, 627H или 627R: Внутренний

Установка

Деятельность регулятора в пределах оценок не исключает возможности повреждения от твердых частиц в линиях или от внешних источников. Регулятор должен быть проверен для повреждения периодически и после любого условия избыточного давления. Как большинств регуляторы, регуляторы 627 серий имеют оценки давления выхода которые ниже чем их оценки входного давления. Давлени-сбрасывая или давлени-ограничиваясь прибор должен быть обеспечен потребителем на типы 627, 627H, 627M, и регуляторы 627HM если входное давление может превысить оценку давления выхода, то в виду того что эти регуляторы не имеют внутренний сброс.

Тип регуляторы 627R обеспечивает внутренний сброс который ограничивает полное нарастание давления выхода над setpoint. Используйте таблицу 3 для того чтобы определить полное давление выхода. Этот внутренний сброс может быть адекватен для применения, если не, обеспечивает сброс дополнительного давления или давлени-ограничиваясь прибор по потоку.

ПРЕДУПРЕЖДЕНИЕ

Регулятор может провентилировать некоторый газ к атмосфере. В опасной или огнеопасной газовой службе, провентилированный газ может аккумулировать и причинить личную травму, смерть, или повреждение свойства должное для того чтобы увольнять или взрыв. Провентилируйте регулятор в опасной газовой службе к удаленному, безопасному расположению далеко от заборов воздуха или любой опасной области. Отверстие линии или стога сброса необходимо защитить против конденсации или закупоривать.

Нержавеющей стали модели газового регулятора 627H давления Fisher газовый регулятор высокой материальный
