Давление серии Emerson Fisher EZR уменьшая регулятор

Тип EZR пилот-работал, давление уменьшая регулятор конструированный для того чтобы дать точное, ровная, тихая деятельность, плотное выключение, и длинная жизнь, даже в грязном обслуживании. Серию EZR можно установить в различные применения как передача природного газа/объекты систем распределения, промышленных и коммерчески. Тип EZROSX доступен со шлем-закрытым прибором который снабжает защиту от перенаддува и/или под предохранением от давления совершенно отключать подачу газа идущая дальше по потоку система.

Особенности

* плотная штепсельная вилка металла выключения- конструирована для того чтобы отклонить частицы и твердые частицы далеко от диафрагмы, обеспечивая главное выключение и увеличивая время между интервалами обслуживания.

* путь подачи защиты- твердых частиц революционный клетки серии EZR уменьшает повреждение от твердых частиц пока стрейнер входа нержавеющей стали предотвращает большие частицы от повреждать диафрагму.
* длинным дизайн dipahragm жизни- доказанный полем включает наслоенную ткань, поднятый край шарика и отлитую в форму форму для увеличения прочности, стойкости, и срока службы

* высокий путь подачи емкости- серии EZR производит емкость лучш-в-класса совмещенную с самой тихой деятельностью. Продукты Fisher™ лаборатория испытали настолько 100% из опубликованной емкости подачи можно использовать с уверенностью.

* перемещение Индикатор-упрощает осмотр в-обслуживания и диагностику системы

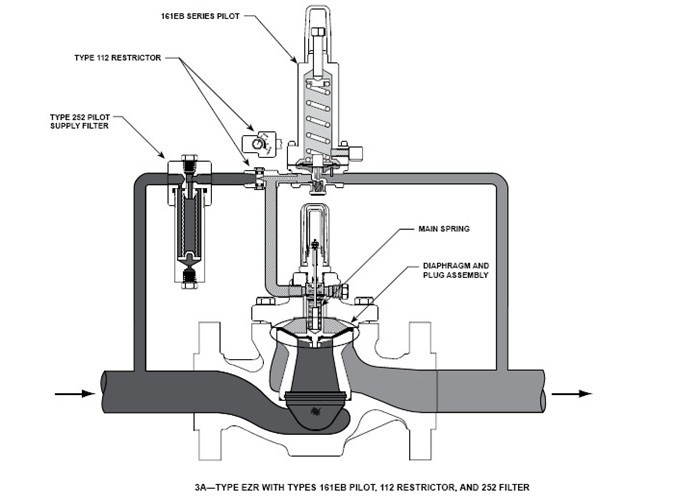

*   Высокие Точност-множественные ряды давления выхода и узкие пропорциональные диапазоны предложенные серией 161EB, серией 161AY и типом пилотами PRX/120 обеспечивают серию EZR с плотным, точным контролем.

*   Интегрированное типа Slamshut шлем-закрытое EZR-OSX прерывает газовую службу во время условия избыточного давления или underpressure.


Спецификации

Доступные конфигурации
См. таблицу 1
Размеры тела, материал, соединение конца и оценка давления
См. таблицу 2
Максимальные входные давления: Аварийная ситуация: бар 175 psig/12,1, работая: См. таблицу 3
Максимальное давление выхода:
Аварийный (кожух): бар 15 psig/1,0; Для избежания внутренних частей повредите: 3 psig/0,21 бара, дифференциал над установкой давления выхода
Ряды давления выхода
Регулятор: 3,5 внутри. w.c до 10 psig /9 mbar до 0,69 бара видят таблицу 4
Внутреннее представление сброса
Возможности температуры: - 20 к 150°F/-29 к 66°C

Соединение сброса случая весны

Внутренний сброс: 1 NPT

Сброс большой емкости: 2-1/2 NPT

Внешнее соединение регистрации: 3/4 NPT

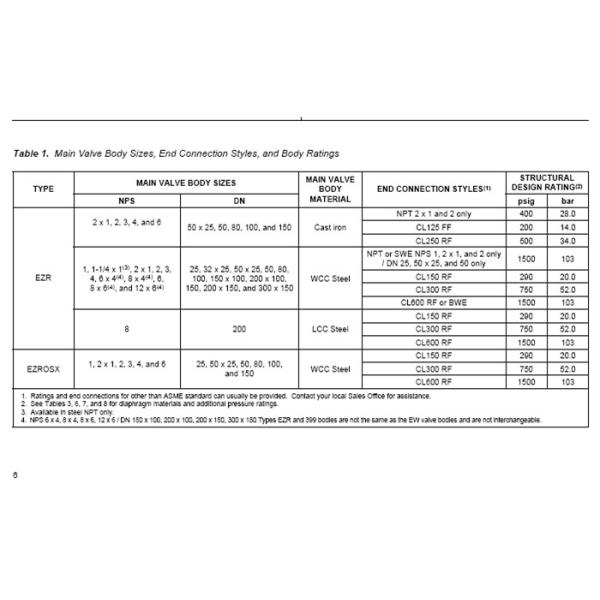

Основные размеры тела клапана, стили соединения конца, максимальное болтовое давление

Ряды давления выхода (контроля) и типичные пропорциональные диапазоны
