40Cr спиральная коробка передач для гражданских швейных машин

Этот набор общих спиральных редукторов легкой промышленности, используемых в 842/845 двойных игл швейных машин может быть введен из таких аспектов, как функциональное расположение, материал и стоимость, логика обработки,и характеристики адаптивности, с основным дизайном, ориентированным на "соответствие стабильности шитья при низких затратах":

I. Структура и функция: двойная игла с синхронным пошивом
1Профиль зуба:
▶У него спиральные зубы с небольшим углом спирали (β ≈ 10° ≈ 15°).чрезмерно большая осевая сила будет сжимать подшипники, а маленький угол спирали уменьшает сложность конструкции.
▶Модуль m = 1 ‰ 1.5Для применения в легкой промышленности с небольшими нагрузками небольшой модуль уменьшает объем, что делает его подходящим для компактного шасси двойной игловой машины.
2Роль передачи:
▶Объединяет главный вал → механизм с игловой стойкой и питанием для достижения "соответствия скорости + синхронизации движения":
◊Угловая стойка: она преобразует вращение главного вала в "перемещение вверх и вниз".Устойчивое соотношение передачи спиральных зубов обеспечивает синхронное прокол двойных игл (для выравнивания швов).
◊Скормить собаку: она заставляет кормящую собаку "кормить туда и обратно".

II. Материалы и процессы: Коммерческие сделки с приоритетом затрат

III. Точность обработки: промышленная логика "достаточно хорошего"
1Обработка зубного профиля:
▶Они массово производятся с помощью обычных печатных машин (для фрезы используются спиральные печи, а стоимость обработки одного зуба составляет < 0,3 юана).Точность должна достигать только GB/T 10095 - 9 ̊10 степени (отклонение): 0,01 - 0,2 мм, что значительно ниже, чем ≤ 0,05 мм для промышленных орудий).
▶Не требуется шлифования редукторов: точность шва двойной игловой машины зависит от механической конструкции (например, от рельса, направляющего иголь), а не от расположения редуктора.и низкоточностные редукторы уже отвечают требованиям (снижение затрат на 40%).
2После обработки:
▶Обработка выполняется для удаления заносов (чтобы избежать царапины коробки передач во время сборки и улучшить ощущение руки), а конечная поверхность измельчается плоско (чтобы обеспечить параллельность поверхности крепления,с ошибкой ≤ 0.1 мм).

IV. Приспособление и эксплуатация: проектирование для гражданского использования/маленькие мастерские
1.Ограничения установки:
▶Толерантность расстояния между центром и двигателем составляет ±0,05 мм (зависит от литья коробки передач + точности фрезы, которая является недорогой).Осяя сила спиральных зубов компенсируется плечами вала + скользящими подшипниками (не требуется высокоточных шаровых подшипников), что позволяет сэкономить).
2Продолжительность службы и техническое обслуживание:
▶При смазке двигательным маслом, 40Cr погашенная и закаленная поверхность зуба + фосфатирующая пленка может поддерживать 5 ‰ 8 лет / 100,000 часов работы (что намного превышает частоту использования домашних/небольших мастерских).
▶Проявления неисправности: изнашивание поверхности зуба приводит к искажению швов и пропущенным швам; разрыв зуба вызывает засорение пищи.набор оборудования заменяется непосредственно (стоимость единицы < 10 юаней), а стоимость замены низкая).

Короче говоря, этот набор спиральных редукторов является типичным примером "баланса затрат и производительности в области легкой промышленности":40Cr тушение и закаливание (для контроля затрат), и козырька + фосфатирование (для повышения эффективности), на основе выполнения "двойной иглы синхронного шитья", стоимость одного набора передач минимизируется,идеально адаптируются к потребностям массового производства гражданских швейных машин.

DINGSCO решения для высокоточных решений—Пионерская сила в области передачи оборудования

Основные преимущества: передовое оборудование × оцифрованные процессы × услуги полного цикла

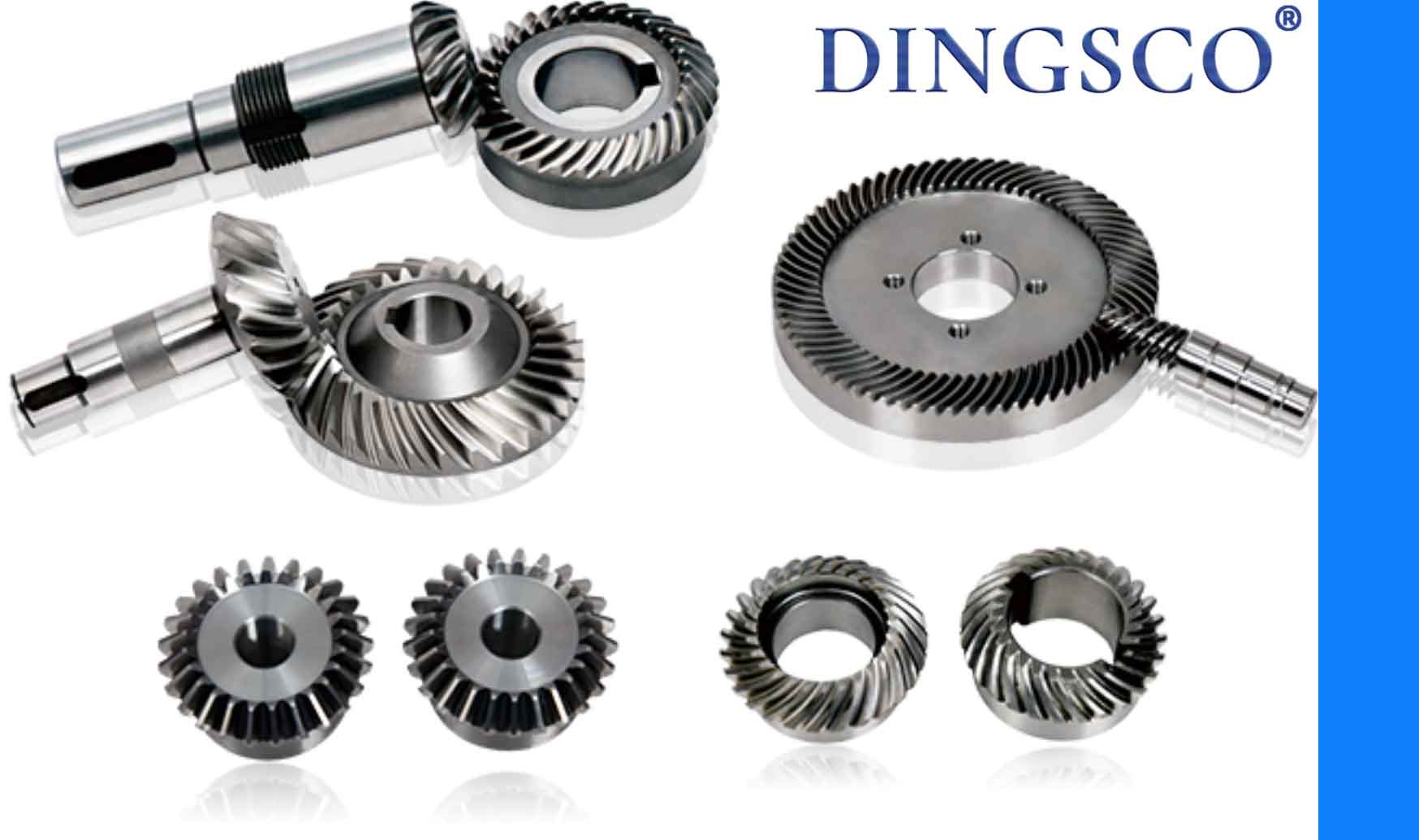

Как ведущий производитель высокоточных приборов, DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technology. С точностью класса DIN 6 (ошибка профиля зуба ≤ ± 5μm), эффективностью передачи 95%+ и сверхвысокими соотношениями уменьшения, мы предоставляем надежные решения передач для робототехники, двигателей,новые энергетические транспортные средства, и больше.
