1. Резервная сила:                             70,4 KW

2.Engine делают & моделируют:           Perkins 1104A-44TG2

модель 3.Alternator:                            LL2014L

4. тип автомата защити цепи:          3 поляк поляка MCB/3 MCCB

метод 5.Cooling:                         Управлять воды

6.Type:                                     Механический управлять

7.Class:                                          ISO 8528 G2

коэффициент 8.Compression:                           17.25:1

9.Displacement: l (cu.in)                     4,4 (268,5)

10.Bore/Stroke: mm (внутри)            105,0 (4,1)/127,0 (5,0)

11.Moment инерции: kg ² m (lb. в ²)   1,14 (3896)

Генератор Perkins 3 оценок участка дизельный, 1104A-44TG2

• См. определения оценок на страница 4.

Оценки на 0,8 факторах силы.

P80P1 / P88E1

Данные по двигателя технические

Физические данные

Изготовитель:                                       Perkins

Модель:                                              1104A-44TG2

Но. цилиндров/выравнивания:                 4/в линии

Цикл:                                                   Ход 4

Индукция:                                         С турбонаддувом

Охлаждая метод:                            Управлять воды

Тип:                                         Механический управлять

Класс:                                               ISO 8528 G2

Коэффициент компрессии:                              17.25:1

Смещение: l (cu.in)                       4,4 (268,5)

Скважина/ход: mm (внутри)               105,0 (4,1)/127,0 (5,0)

Момент инерции: kg ² m (lb. в ²)      1,14 (3896)

Система двигателя электрическая:

- Напряжение тока/земля:                              2/Negative

- Заряжатель батареи Amps:                         65

Вес: kg (lb)

- Сухой:                                                463 (1021)

- Влажный:                                               485 (1069)

Пневматическая система                                     50 Hz                                                        60 Hz

Тип воздушного фильтра:                                                             Меняемый

Воздушный поток воздуха для горения элемента: ³ /min m (cfm)

- Положение боевой готовности:                                      5,1 (180)                                                 6,4 (226)

- Основной:                                          4,8 (170)                                                 6,1 (215)

Максимальное ограничение входа воздуха для горения: kPa (в H2O) 8,0 (32,1) 8,0 (32,1)

Воздушный поток охлаждающего воздушного потока радиатора: ³ /min m (cfm)   121,2 (4280)   140,4 (4958)

Внешнее ограничение к воздушному потоку охлаждающего воздушного потока: PA (в H2O) 120 (0,5)   120 (0,5)

Система охлаждения                             50 Hz                                                      60 Hz

Емкость системы охлаждения: l (США gal) 13,0 (3,4)                                           13,0 (3,4)

Тип водяной помпы:                                                        Центробежный

Жара отвергнула для того чтобы намочить & Lube масло: kW (Btu/минута)

- Положение боевой готовности:                                        50,4 (2866)                                        55,8 (3173)

- Основной:                                            45,9 (2610)                                        51,6 (2934)

Радиация жары к комнате: kW (Btu/минута)

- Положение боевой готовности:                                       20,8 (1183)                                       22,7 (1291)

- Основной:                                             19,0 (1081)                                       20,5 (1166)

Нагрузка вентилятора радиатора: kW (лошадиные силы)                 1,0 (1.3)                                            1,7 (2,3)

Система охлаждения конструированная для того чтобы работать во внешних условиях до 50°C (122°F).

Представление                                50 Hz                                                        60 Hz

Число оборотов двигателя: RPM                       1500                                                         1800

Большая сила двигателя: kW (лошадиные силы)

- Положение боевой готовности:                                   80,7 (108,0)                                           92,6 (124,0)

- Основной:                                         73,4 (98,0)                                           84,2 (113,0)

BMEP: kPa (psi)

- Положение боевой готовности:                                1468,0 (212,9)                                       1403,0 (203,5)

- Основной:                                    1335,0 (193,6)                                       1276,0 (185,1)

Регенеративная сила: kW                  7,0                                                        9,0

система LubriCAT-частей-partsion

Тип фильтра для масла:                                                    Закрутк-на, полный поток

Полная емкость l масла (США gal):                                      8,0 (2,1)

Лоток масла l (США gal):                                                      7,0 (1.8)

Тип масла:                                                             AP1 CG4 15W-40

Охлаждая метод:                                                           Вода

Топливная система

Тип фильтра топлива:                                                      Меняемый

Топливо порекомендованное элементом:                              Класс A2 дизельный

Расход топлива: l/hr (США gal/hr)

110%              100%               75%                50%

Нагрузка               Нагрузка               Нагрузка               Нагрузка

P80P1

50 Hz         19,9 (5,3)        18,0 (4,8)        13,6 (3,6)         9,5 (2,5)

60 Hz         23,7 (6,3)        21,3 (5,6)        16,2 (4,3)        11,6 (3,1)

P88E1

50 Hz                                 19,9 (5,3)        14,9 (3,9)        10,3 (2,7)

60 Hz                                 23,7 (6,3)        17,9 (4,7)        12,6 (3,3)

(основанный на дизельном топливе с удельным весом 0,85 и соответствовать к BS2869, классу A2)

Высасывающая система                           50 Hz                                                        60 Hz

Тип звукоглушителя:                                                                Уровень 1

Модель звукоглушителя & Qty:                                                   SD80 (1)

Падение давления поперек

Система звукоглушителя: kPa (в Hg)      1,17 (0,345)                                            1,97 (0,581)

Уменьшение шума звукоглушителя

Уровень: dB                                         16                                                             16

Максимальн Позволяем Назад

Давление: kPa (внутри. Hg)                 10,0 (3,0)                                                15,0 (4,4)

Подача выхлопного газа:

³ /min m (cfm)

- Положение боевой готовности:                                    13,3 (470)                                               15,9 (560)

- Основной:                                        12,5 (441)                                               15,0 (530)

Температура выхлопного газа:  °C (°F)

³ /min m (cfm)

- Положение боевой готовности:                                   580 (1076)                                              560 (1040)

- Основной:                                        555 (1031)                                                535 (995)

P80P1 / P88E1

Эксплуатационные данные альтернатора

Показанное Reactances применимо для того чтобы воспламенить оценки

• Основанный на погружении напряжения тока 30%. Улучшенный мотор начиная возможность доступен с опционным генератором постоянного магнита или возбуждением AREP.

** С опционным генератором постоянного магнита или возбуждением AREP.

Данные по альтернатора технические

P80P1 / P88E1

Технические данные

3 оценки и представления участка на 50 Hz, 1500 RPM

3 оценки и представления участка на 60 Hz, 1800 RPM

Определения

Резервная оценка

Эти оценки применимы для поставлять непрерывное электропитание (на переменной нагрузке) в случае общего назначения отказа источника питания. Никакая перегрузка не позволена на этих оценках. Расклассифицированный альтернатор на этой модели пиковые непрерывные (как определено в ISO 8528-3).

Основная оценка

Эти оценки применимы для поставлять непрерывное электропитание (на переменной нагрузке) вместо коммерчески купленной силы. Никакое ограничение к ежегодным часам деятельности и эта модель может поставить силу перегрузки 10% на 1 час в 12 часах.

Стандартные условия ссылки

Примечание: Стандартный Temp воздуховода условий ссылки 27°C (80°F), 152.4m (500ft) A.S.L. относительная влажность 60%. Данные по расхода топлива на максимальной допускаемой нагрузке с дизельным топливом с удельным весом 0,85 и соответствовать к BS2869: 1998, класс A2.

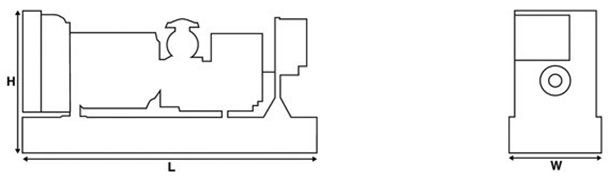

Весы и размеры

Весы: kg (lb)                                                             Размеры: mm (внутри)

Общие данные

Документы

Полный набор руководств эксплуатации и техническое обслуживание, монтажных схем цепи, и листовок инструкции обнаружения поручать/недостатка.

Генерация установленных стандартов

Оборудование соотвествует следующие: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Гарантия

Все оборудование носит гарантию полного изготовителя.
