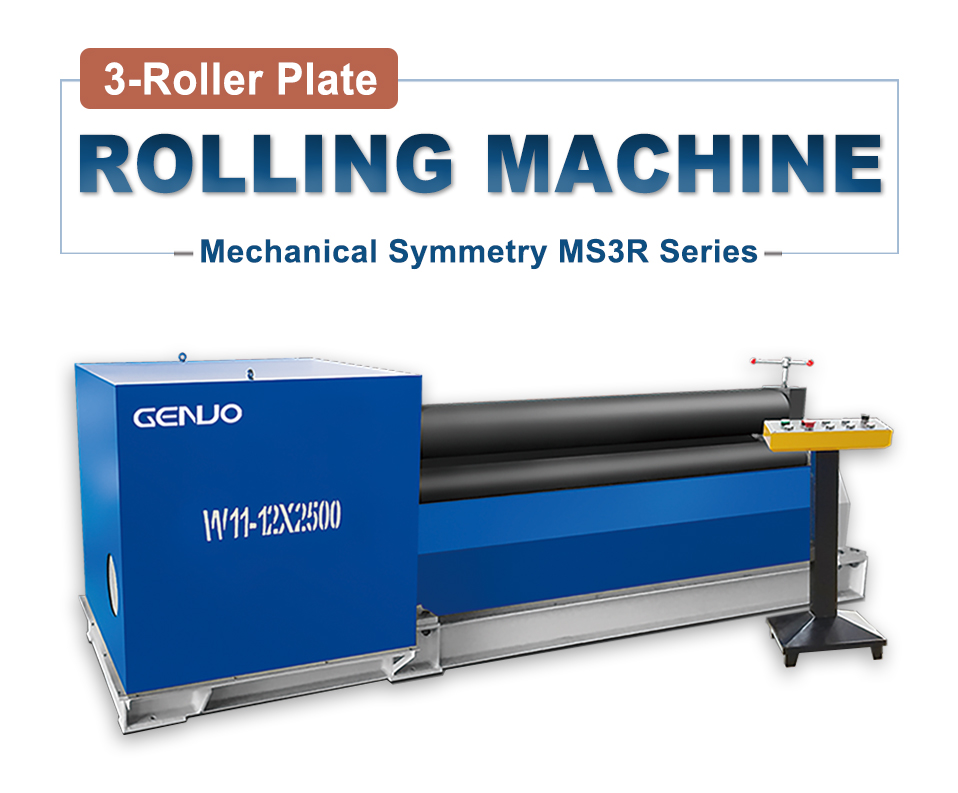

ГЕНУО Механическая симметрия MS3R Серия 3 Роликовая машина.
Машина для прокатки плит серии MR3R с механическим приводом и использует симметричную структуру 3-х роликов с верхним роликом, движущимся вертикально в центре между двумя нижними роликами,который достигается посредством привода винтаДвух нижних роликов вращается и обеспечивает материал пластины крутящим моментом через
сцепление выходной передачи модератора с передачей нижних роликов.
При удалении заготовки верхний ролик можно отделить.
По запросу мы можем установить различные виды боковых колес для изгиба различных типов металлических листов.
Эта машина имеет преимущества простой структуры, стабильности и простоты работы.

• Примечание: спецификация, в которой выше 25×2500 применяется гидравлический перевернутый разряд.
• Специальные спецификации могут быть настроены; длина между 1000-4000 мм является необязательной.

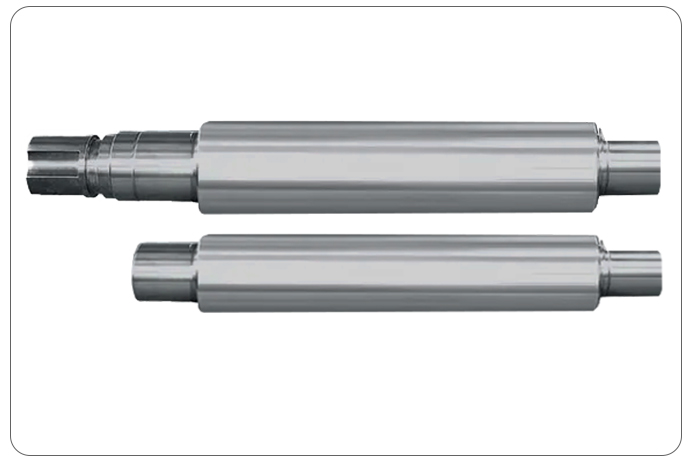

Рабочий ролик   Ролик является наиболее важным компонентом прокатного машины, его качество и производительность оказывают непосредственное влияние на обслуживание продолжительность жизни валовой машины и точность валлирования.   Рабочие ролики изготовлены из высокопрочной высококачественной стали 42CrMo, после ковки, грубости, охлаждения и закаливания, HB240 ~ 300,заканчивание после промежуточной частоты тушения HRC47-58, в соответствии с стандартами JB/ZG4289-86. строго в производстве роликов, чтобы обеспечить его всеобъемлющие механические свойства.

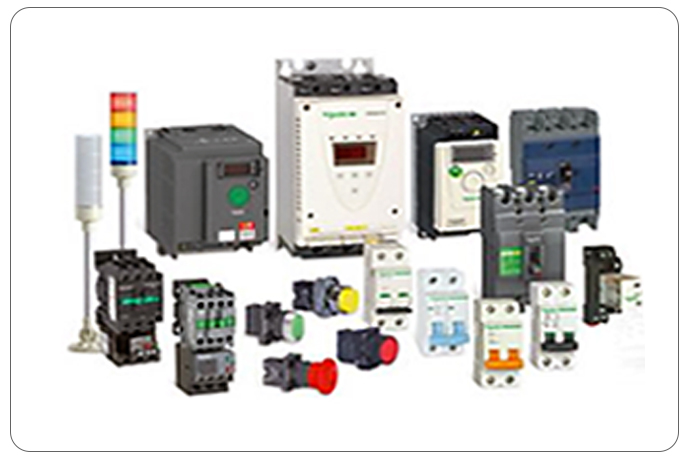

Электрические компоненты   Компоненты Schneider Electric обеспечивают стабильную работу машины. Разумное соединение и расположение линий значительно снижает частоту отказов.Интегрированный модуль управления гидравлического клапана группы делает скользящий блок двигаться плавно и точноИ оператор и все части машины играли хорошую защиту. Низкий уровень шума и мощный двигатель гарантируют срок службы машины и улучшают рабочую стабильность машины.

Ротация ролика

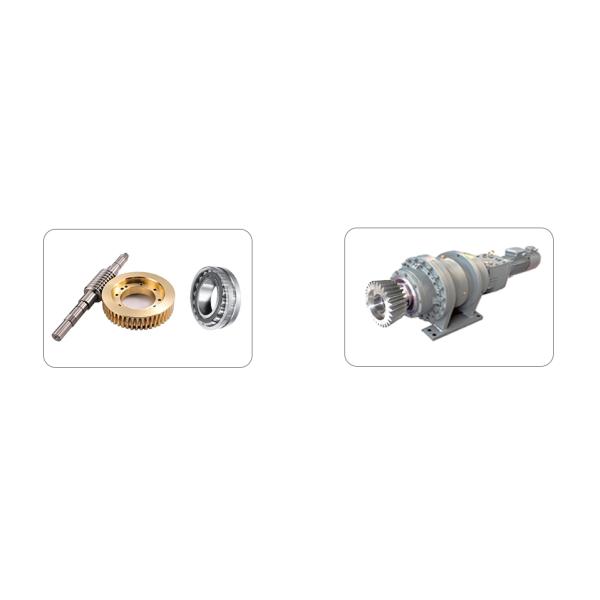

Шаговый двигатель- Планетарная коробка передач - Рабочий ролик

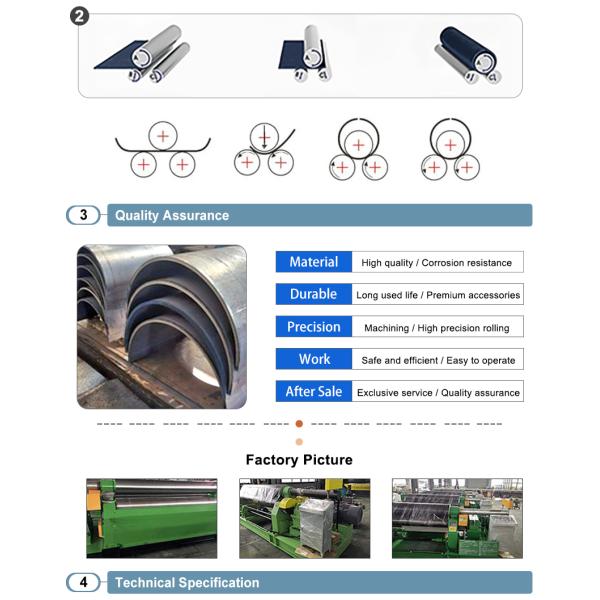

Симетричная геометрия в движении ролика, которую характеризуют трёхколесные изгибающие ролики серии, обеспечивает оптимальную тягу. Верхний ролик может изгибать пластину, двигаясь вверх и вниз,в то время как фиксированный нижний рулон может реализовать пластинки прокат, поворачивая вперед и назадСаморазвертывающийся подшипник верхнего ролика с низким сопротивлением играет важную роль в поддержке и предотвращении скольжения листа в максимальной степени.

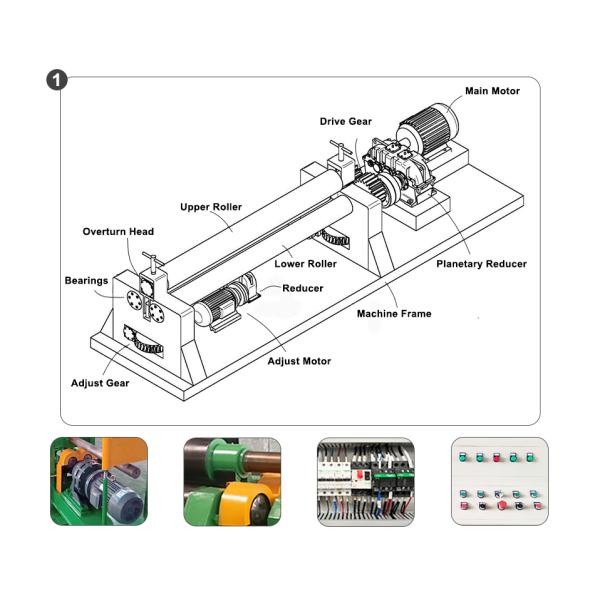

Машина имеет трехуровневую симметричную механическую конструкцию. Верхний ролик движется вверх и вниз в центре двух нижних роллов.Два нижних ролика служат основными приводящими роликамиПри включении он вращается между выходной передачей трансмиссии и нижним роллом, обеспечивая таким образом крутящий момент для изгибающей пластины.
