Ультразвуковой эхозвуковой прибор для измерения глубины подводной воды

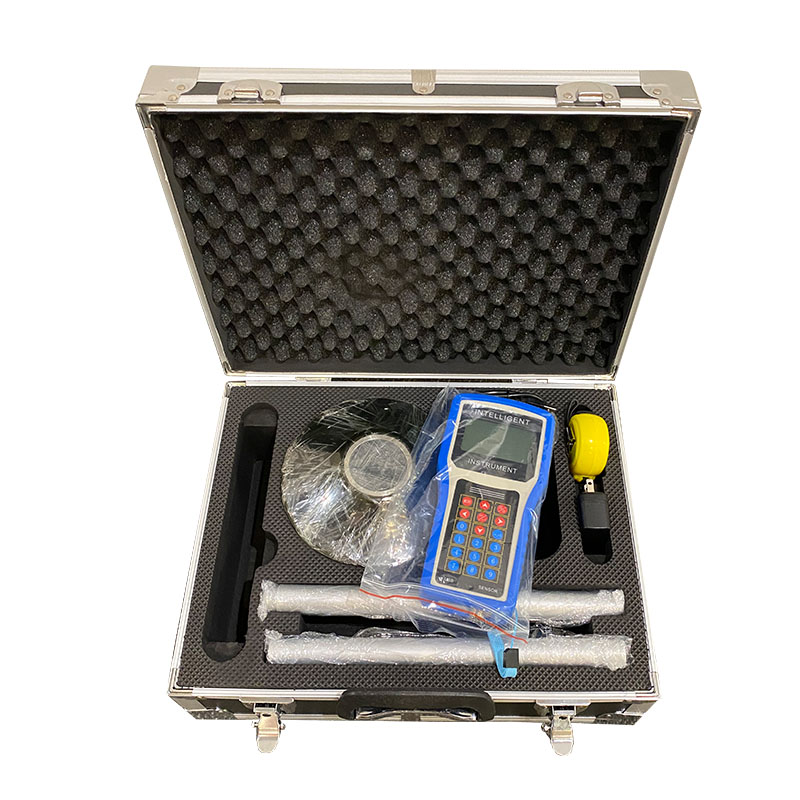

Ручной акустический глубинный зондер - это портативный глубинный зондер для измерения водоемов, таких как водоемы, озера, реки и мелководные моря.Акустический преобразователь размещается на поверхности воды или в определенном месте.Фиксированная скорость звука /C звуковой волны в воде и время T от излучения звуковой волны до приема используются для автоматического преобразования глубины воды H.Этот продукт - удобный портативный акустический дальномер, разработанный нашей компанией с многолетним производственным опытом и преимуществами многих аналогичных продуктовСхема преобразования приёмника звуковой волны использует крупномасштабные интегральные схемы, скорость исправления компонентов составляет 99%, а результаты измерения глубины отображаются на ЖК-дисплее.который обеспечивает долгосрочную надежность продукта и снижает его потребление энергии до минимальногоВыпуск опционального сигнала компенсирует недостатки традиционных портативных продуктов без выхода.легко использоватьПрибор может измерять глубину в неподвижной воде или в воде с определенной скоростью; скорость потока воды может достигать около 3 м/с.Это идеальный прибор для измерения глубины воды для гидрологических испытаний, гидроэлектростанции, водохранилища, озера, исследования рек и экологический мониторинг вод.

Особенности и функция

* Установка снаружи (внутри) средних и малых судов, кабель 10 метров
* В основном используется для подводного позиционирования и измерения глубины на море, реке и озере
* Отличная высокоскоростная работа
* Оснащенные блоками-руководителями для предотвращения турбулентности и шума при высоких скоростях потока
* Может работать с различными батареями (инструкции по питанию батареи)
* Параметры настройки резервного копирования и восстановления
* Может измерять различные физические величины
* Аналоговый выход может регулироваться произвольно
* Китайское и английское двуязычные меню
* С цифровыми функциями фильтрации и распознавания эхо
* Фиксированная функция фильтрации помех может устанавливаться вручную
* Поддержка Bluetooth, GPRS связи, GPS спутникового позиционирования и т.д.
* Поддерживает пользовательский формат данных серийного порта
* Поддержка пользовательского интерфейса основного дисплея
* Поддержка пользовательской математической функции
* Поддержка индивидуальной скорости звука (специальные измерения материала)
* Поддержка получения данных с карты MiniSD (с картой 8G)
* Большой интерфейс поддержки USB

Применение

* Исследование каналов, исследование подводной топографии, подводное позиционирование, измерение морских путей (речных каналов) и навигационное позиционирование судов и т.д.

* Гидрологические исследования, гидроэлектростанции, площадь водоемов и т.д.

Техническая спецификация

Рабочий принцип

    Принцип работы эхопробивателя заключается в измерении глубины воды с использованием принципа, что ультразвуковые волны распространяются с постоянной скоростью и имеют характеристики отражения в воде.

Когда звуковые волны встречаются с препятствиями (например, с морским дном), они будут отражаться обратно на передатчике.Согласно времени звуковых волн, идущих туда и обратно, и скорости звуковых волн в измеренной водной зоне, расстояние между препятствием и преобразователем может быть рассчитано для определения глубины воды.Соленость и давление морской воды, поэтому коррекция требуется в разных средах.Эхопровод обычно устанавливается на дне судна и передает ультразвуковые волны с частотой 50 кГц или 200 кГц вниз прерывистым образом.После того, как звуковые волны достигают морского дна, часть энергии отражается обратно и принимается преобразователем.получается время распространения звуковых волн в водеВ сочетании с проектом судна можно рассчитать параметры глубины воды в определенном месте измерения.Он помогает найти препятствия в воде и обеспечить безопасное плавание суднаОсобенно, когда видимость плохая или навигационный прибор не работает, маршрут можно определить путем измерения глубины воды.
