СИСТЕМА ЛИДАРНОГО СКАНИРОВАНИЯ gAirHawk GS-2000R

Система сканирования LiDAR дальнего действия с лазерным датчиком Riegl

gAirHawk GS-2000R - это своего рода компактная система сбора данных облака точек LiDAR дальнего действия, встроенный лазерный сканер Riegl, система определения местоположения и ориентации GNSS и IMU, а также блок управления хранилищем, способный в реальном времени, динамически и массово собирать высокие -точные данные облака точек и богатая информация об изображении. Он широко используется при получении трехмерной пространственной информации в геодезии, электроэнергетике, лесном хозяйстве, сельском хозяйстве, землеустройстве.Система сканирования LiDAR GS-2000R.pdf

RIEGL VUX-1LR-22

Это очень легкий и компактный лазерный сканер, отвечающий требованиям новых геодезических решений с использованием БПЛА/БПЛА/ДПАС как по производительности измерений, так и по системной интеграции. Что касается конкретных ограничений и летных характеристик БПЛА, RIEGLВУКС-1ЛР-22предназначен для установки в любой ориентации и даже в условиях ограниченного веса и пространства. При скромном энергопотреблении прибору требуется только один источник питания. Весь набор данных кампании по привлечению клиентов хранится на внутреннем SSD-накопителе емкостью 240 ГБ и/или предоставляется в виде данных линейного сканирования в реальном времени через встроенный интерфейс LAN-TCP/IP.
РИГЛВУКС-1ЛР-22обеспечивает высокоскоростной сбор данных с использованием узкого инфракрасного лазерного луча и механизма быстрого линейного сканирования. Высокоточная лазерная локация основана на уникальной технологии оцифровки эхо-сигналов RIEGL и онлайн-обработке сигналов, что позволяет достигать превосходных результатов измерений даже в неблагоприятных атмосферных условиях, а также оценивать эхо-сигналы от нескольких целей. Механизм сканирования основан на чрезвычайно быстро вращающемся зеркале, которое обеспечивает полностью линейные, однонаправленные и параллельные линии сканирования, что приводит к превосходному регулярному расположению точек.

Особенность

Точность геодезического уровня 15 мм

скорость сканирования до 200 сканирований/секунду

Скорость измерения до 1 500 000 измерений/сек (@ 1500 кГц PRR и угол обзора 360°)

рабочая высота полета более 3440 футов

поле зрения до 360° для практически неограниченного сбора данных

регулярный точечный рисунок, идеально параллельные линии сканирования

передовойРИГЛпредоставление технологий
- оцифровка эхо-сигнала
- онлайн-обработка сигналов
- многократная обработка

возможность использования нескольких целей - до 15 отражений от целей

компактный (227х180х125 мм), легкий (3,5 кг) и прочный

легко монтируется на пилотируемые вертолеты, автожиры и другие небольшие пилотируемые летательные аппараты.

механический и электрический интерфейс для установки IMU

электрические интерфейсы для строки данных GPS и синхроимпульса (1PPS)

Интерфейс LAN-TCP/IP

внутреннее хранилище данных на твердотельном диске SSD, 1 ТБ

Спецификация системы сканирования LiDAR gAirHawk GS-2000R

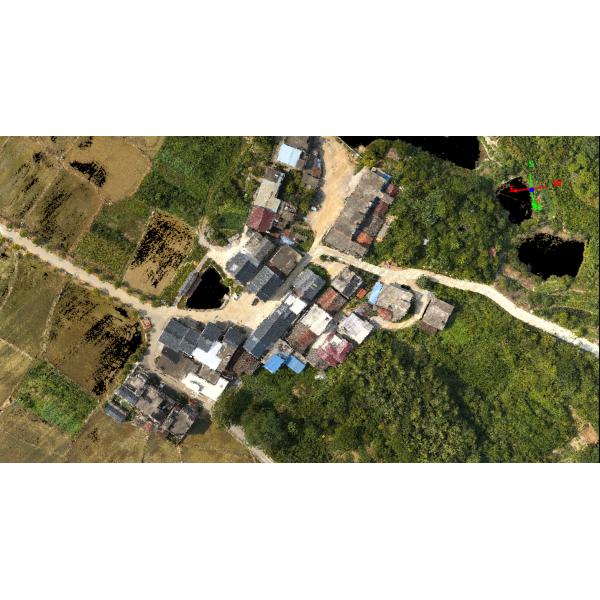

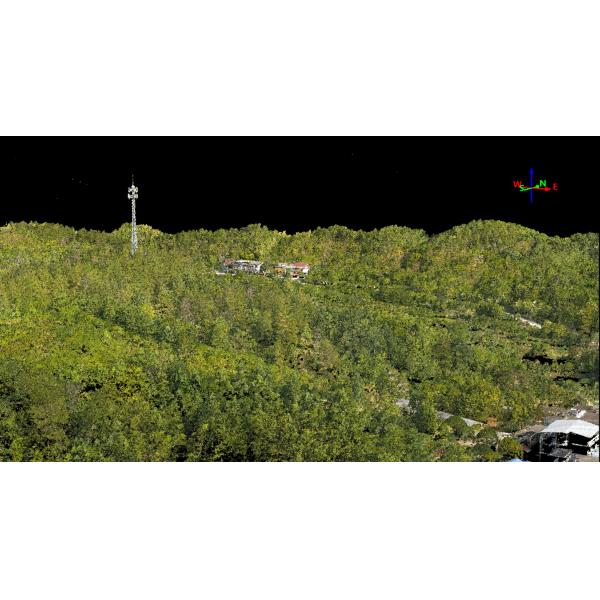

Заявка на лесное обследование

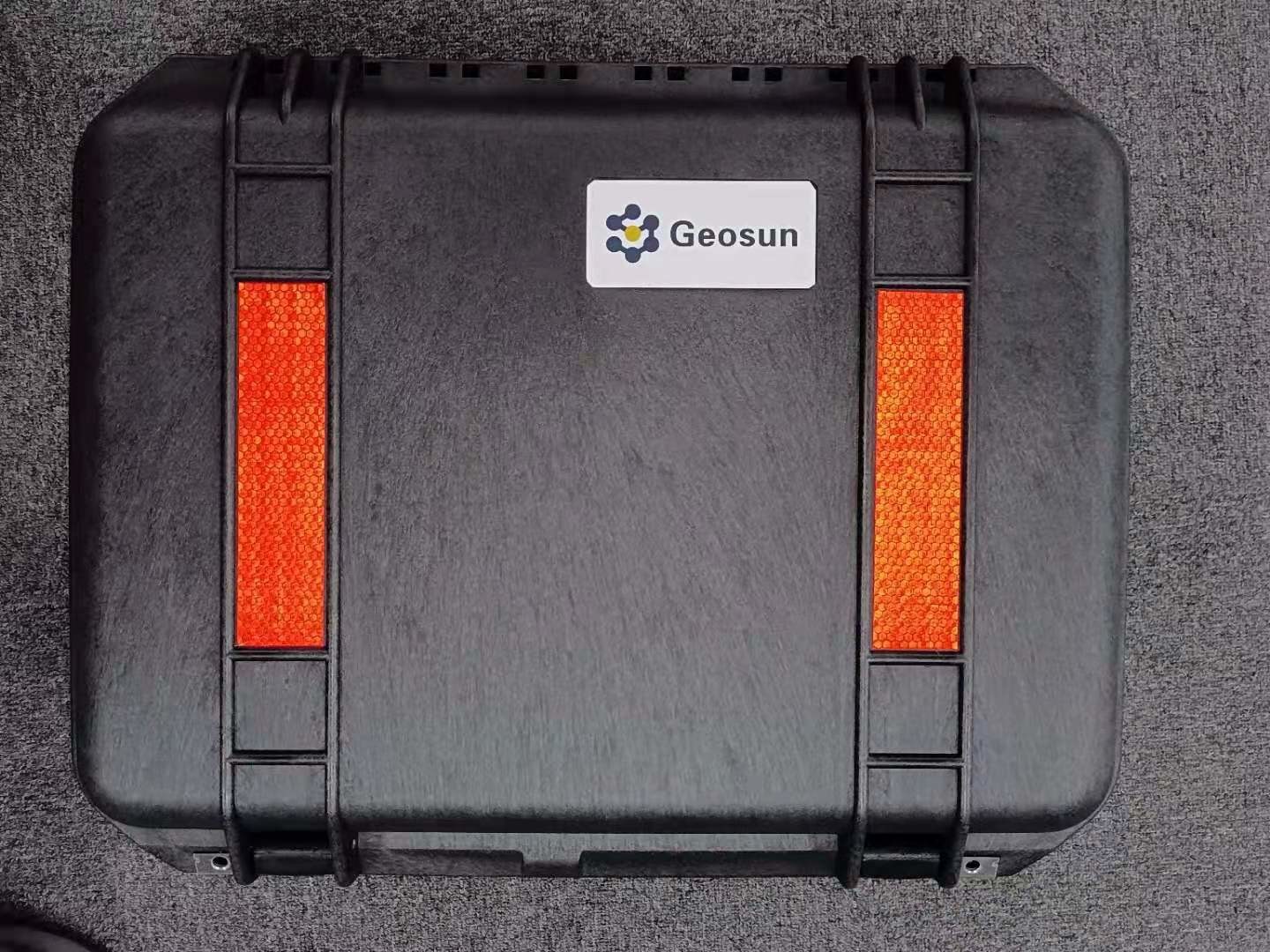

Упаковка

Он упакован в чемодан с вкладышем из материала EVA внутри, а затем покрыт твердой картонной коробкой. Подходит для авиаперевозок и морских перевозок.
