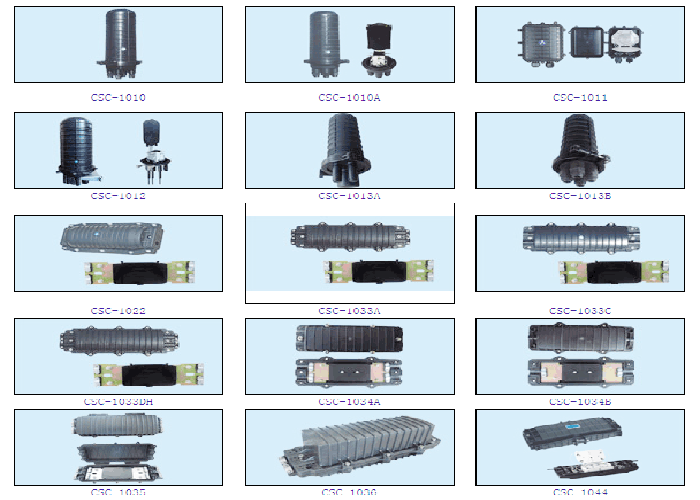

Наборы прекращения волокна закрытия соединения волокна на открытом воздухе совместного закрытия оптические

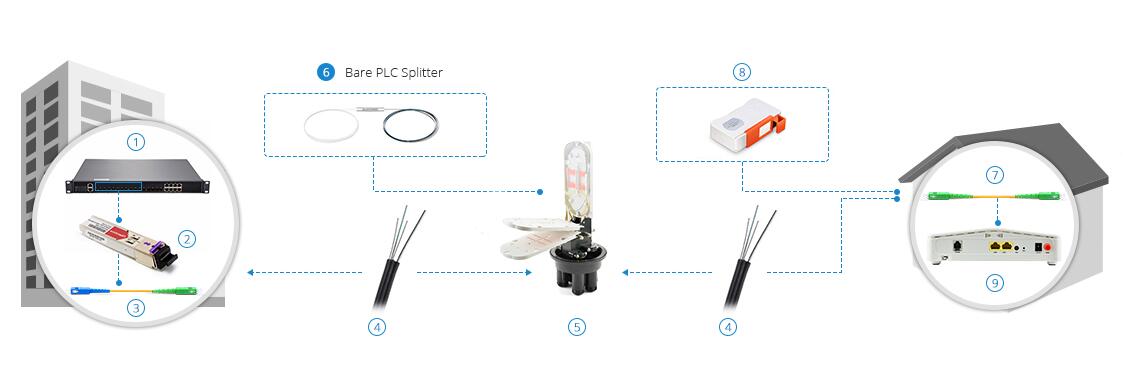

1. Применение

Продукт можно приложить в прямой соединениях линии и линии ветвления (одного в 2, одно в 3) оптических кабелей внутри диаметр 17mm (φ), все типы и структуры, положенный наверху, в трубопровод, подполье. Между тем, он также приложен к соединению кабелей телефона города все-пластмассы.

2. Структурные особенности:

Все индексы свойства в соответствии с национальным стандартом YD/T814-1996.

Тело случая сделано из импортированных пластмасс инженерства высоко-интенсивности (ABS) и сформировало форму с пластмассами прессформы под высоким давлением. Оно в форме ПОЛОВИННОГО прямоугольника, с преимуществами меньше веса, высокого механического срока службы интенсивности, коррозийной устойчивости, анти--thunderstruck и длинных.

Вход тела и кабеля случая загерметизирован со слипчивой резиновой (не-вулканизированной) прокладкой и загерметизированной лентой. Надежная герметизируя возможность. Может быть открыто заново и легко поддерживать.

уникальное решение 4 различных петель кабеля (φ12.5, φ17, φ20, φ22) позволяет потребитель выбрать различный наружный диаметр согласно реальным условиям, его увеличивает надежность входа кабеля загерметизировало.

Перекрывая волокн-плавя поднос и отдельный блок земли изоляции делают решение ядров, расширяющ емкость и кабел-землистые гибкое, удобный и безопасный.

наружный компонент металла и фиксируя блок сделаны из нержавеющей стали, так можно повторно использовать в различных окружающих средах.

3. Главные технические данные

Внешний размер: (length×width×height) 435 × 190× 85

вес: 2.5kg

радиус замотки стекловолокна: ≥40mm

дополнительная потеря подноса волокна: ≤0.01dB

длина волокна выведенная в поднос: ≥1.6m

емкость волокна: одиночный: 60cores

работая температура: - 400C~ + 700C

боковое давлени-сопротивление: ≥2000N/10cm

удар-сопротивление: ≥20N.m

4. Деятельность

выберите петлю кабеля со свойственным наружным диаметром и позвольте ей пойти через оптический кабель. Слезьте кабель, примите с наружное и внутреннее снабжение жилищем, так же, как свободной трубки контракта, и помойте заполняя тавот, выходящ 1.1~1.6mfiber и 30~50mm стальное ядр.

Зафиксируйте карту кабеля отжимая и кабель, вместе с кабелем для того чтобы усилить стальное ядр. Если диаметр кабеля чем 10mm, то во первых свяжите пункт кабеля фиксируя с клейкой лентой до диаметра достигает 12mm, после этого зафиксируйте его.

Приведите волокно в плавить и соединяясь поднос, трубка контракта жары починки и жара плавят трубку до одно из соединяясь волокна. После плавить и соединять волокно, трубка и жара контракта жары движения плавят трубку и исправить нержавеющее (или кварц) для того чтобы усилить ручку ядра, убеждайтесь что соединяясь пункт в середине расквартировывая трубы. Нагрейте трубу для того чтобы сделать 2 в одно. Положите защищенное соединение в волокн-кладя поднос. (один поднос может положить 12 ядра)

Положите левое волокно в плавя и соединяясь подносе равномерно, и исправить обматывая волокно со связями нейлона. Используйте подносы снизу вверх. В конце концов волокно было соединено, покрывает верхний слой и фиксирует его.

расположите его и используйте провод земли в соответствии с планом проекта.

Герметизировать стопорное устройство кабеля приближая к входу закрытия соединения и соединению колец кабеля с лентой запечатывания. И близко неиспользованные входы со штепсельными вилками, с, который подвергли действию вогнутыми частями штепсельной вилки загерметизированной с лентами.

После этого положите герметизируя отключения в герметизируя паз на стороны раковины и смажьте вогнутую часть входа тела между 2 частями раковины.

После этого конец 2 части раковины и затянуть ее с болтами нержавеющей стали. Болты должны быть привинчены плотно со сбалансированной силой. Согласно кладя требованию, положение и исправить вися инструмент.

5. Список упаковки:

1 совместный основной корпус случая 1 часть

волокн-плавя поднос 2 1 часть

кадр 3

4 расплавленных ручка снабжения жилищем 12 трубы пакета волокна плавя

нержавеющая усиленная ручка ручки 12 ядра

ярлык «1-96»

ручка связи 5 нейлона

прокладка бумаги 1 песка

5 наборы болта и гайки 2 аксессуаров M5×30 нержавеющей стали
