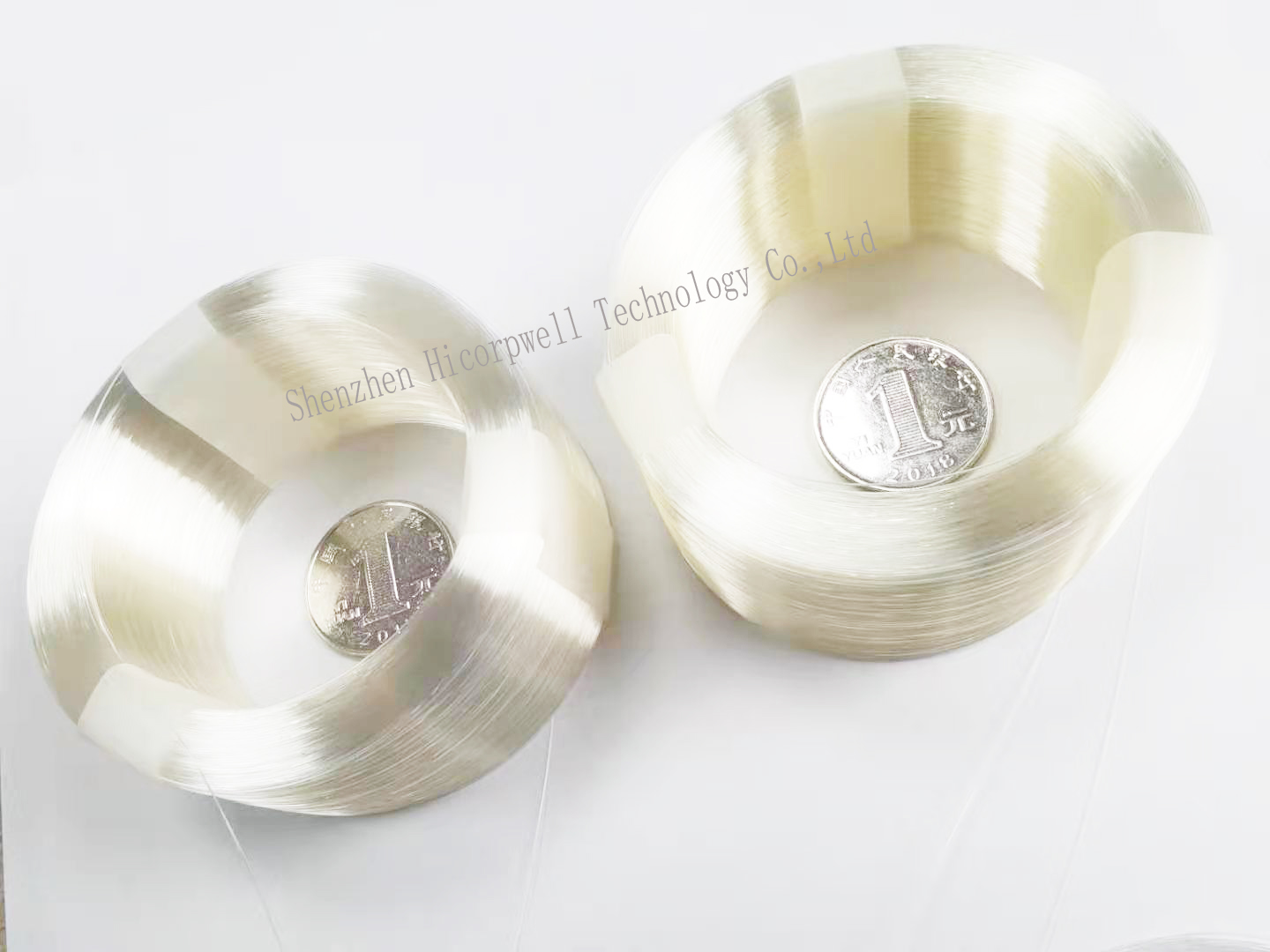

Размер Ø 5cm мини катушки волокна небольшой внутренний/наружная катушка стекловолокна размера Ø7cm G652D обнаженная для измерения OTDR

2 метода прекращать волокно.

Первый метод использует переходник обнаженн-волокна, whichconsists тела штепсельной вилки которое сжимает волокно для того чтобы быть

испытанный. Дизайн переходника обнаженн-волокна такое что волокно может пройти совершенно через

тело переходника и повредить оптически порт. Вследствие этого, переходник barefiber должен никогда не быть

подключенный сразу с OTDR.Instead, переходник должен быть использован с короткими гибким проводом и сопрягать

закрепительная втулка для того чтобы изолировать повреждение от порта OTDR.


Второй метод использует отрезок провода с многоразовым механическим соединением, которого позволяет легкий сопрягать

волокна, который нужно испытать с OTDR. Соединение Norland многоразовое механическое было использовано для

десятилетия для испытывать обнаженные волокна.

Оно отличает стеклянным телом которое внутренне держит и выравнивает 2 волокна.

Соединение заполнено с жидкостью R.I. соответствуя для уменьшения отражений.

Наладить связь, обнажать и расколоть оба волокон, который нужно испытать,

после этого вставка и центр и в механическое соединение для того чтобы завершить прекращение.

В более общем рассортированном многорежимном волокне индекса световые лучи также направлены вниз с волокна во множественные тропы.

Но не похож на волокно индекса шага, рассортированное ядр индекса содержит много слоев стекла,

каждое с более низким индексом рефракции по мере того как вы идете наружу от оси.

Влияние этот сортировать что световые лучи быстро проведены вверх в наружных слоях,

соответствовать тем лучам идя более короткая тропа сразу вниз с оси.

Результат что рассортированное волокно индекса выравнивает времена распространения различных режимов так, что данным можно отправить над очень международным

и на более высоких тарифах прежде чем световые импульсы начнут перекрыть и стать более менее различимыми на конце приемника.

Волокно может быть определено типом путей которые световые лучи, или режимы, перемещение в пределах ядра волокна.

Большинств OTDRs имеет внутренний ультра физический блеск контакта (UPC) сферически,

но некоторые отражени-чувствительные системы используют двинутый под углом блеск физического контакта (APC).

2 основных типа волокна: мультимодный и однорежимный.

Ядри многорежимного волокна могут быть или индексом шага или рассортированным индексом.

Многорежимное волокно индекса шага выводит свое имя от острого шага как разница в R.I. ядра и плакирования.

Для установленных пядей, соединять OTDR к пяди под тестом требует гибридного гибкого провода.
