DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически
DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически
DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически
DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически
Спецификации
Номер модели :
GTQ-B08A4-02DC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C, западное соединение
Способность поставки :
5,000pcs/month
Срок поставки :
1-5 дней работы
Упаковывая детали :
Статическая сумка, пластиковый пакет PVC, розничная коробка
Название продукта :
40G СТАРШИЙ BD
Битовая скорость :
40Gbps
Форм-фактор :
QSFP+
длина волны :
832nm - 918nm
Передача волокна :
150m@OM4/100m@OM3
Интерфейс :
Двухшпиндельная штепсельная розетка LC
Самое интересное :
40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M двойной LC
Описание

Модуль приемопередатчика 40GBASE-SR двухнаправленный QSFP+ двухшпиндельный LC MMF оптически для локальных сетей и центра данных





Описание



Модуль приемопередатчика СТАРШЕГО GTQ-B08A4-02DC QSFP+ Gigaopto двухнаправленный (BiDi) pluggable оптически приемопередатчик с двухшпиндельным интерфейсом соединителя LC для применений передачи данных и соединения коротк-достигаемости используя многорежимное волокно (MMF).

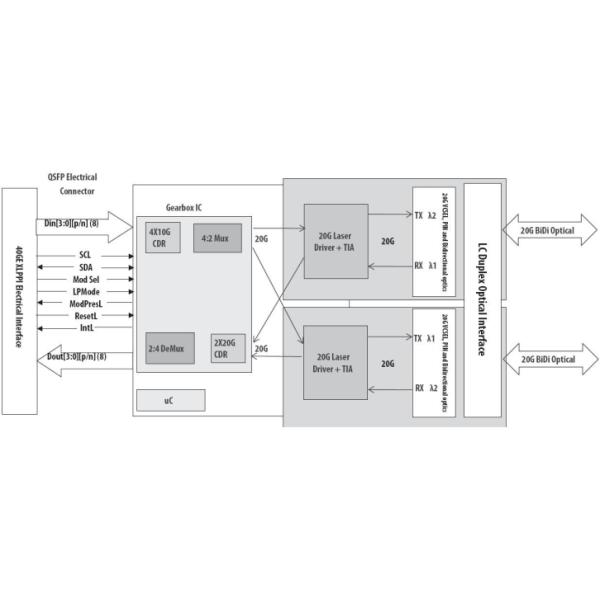

Приемопередатчик QSFP+ 40Gbps BiDi внутренне передает по мультиплексу интерфейс XLPPI 4x10G в 2 электрических канала 20Gb/s, передавая и получая каждое оптически сверх одно симплексное волокно LC используя двухнаправленную оптику. Это приводит в агрегатной ширине полосы частот 40Gbps в двухшпиндельный кабель LC.

Оно поддерживает соединение 40Gbps над двухшпиндельным кабелем MMF пока позволяющ 40G быть раскрытым используя такую же инфраструктуру как 10G (10GBASE-SR) без потребности добавить все волокна.

Оно может достигнуть до 150m над многорежимным волокном OM4 (MMF) используя 832nm к длинам волны 918nm над соединителями LC.

Этот приемопередатчик 40G SR4 BD обеспечивает решения локальных сетей высокой плотности и низкой мощности 40GBASE для центра данных, сети высокой эффективности вычисляя, ядра предприятия и применений слоя распределения.

Оно полно уступчивый с QSFP+ MSA, IEEE 802.3ba-2010.



DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически







Спецификация



Пакет QSFP+ Тариф данных (Gbps) 40Gbps
Разбивочная длина волны 832nm | 918nm Передача кабеля 150m@OM4/100m@OM3
Интерфейс Дуплекс LC Тип кабеля MMF
Тип передатчика VCSEL 850/900nm Тип приемника PIN
Сила TX в майну -4~5dBm Чувствительность RX в майну <-11.0dBm
Сил-бюджет 6dB Коэффициент вымирания >3.5dB
Диссипация силы ≤3.5W CDR без
DDM/DOM N/A Рабочая температура 0 к 70°C (32 к 158°F)
Функция FEC Поддержанный OEM/ODM Поддержанный
Протоколы 40G локальные сети, IEEE802.3ba-2010, MSA уступчивое
Соответствие IEC/EN 61000-4-2, IEC-60825, УПРАВЛЕНИЕ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21CFR 1040,10 и 1040,11, RoHS





Особенности



  • приемопередатчик Bi-направления 40Gbps 850nm & 900nm 100m QSFP оптически
  • Уступчивый к спецификации 40GbE XLPPI электрической согласно с IEEE 802.3ba-2010
  • Уступчивый к спецификации QSFP+ SFF-8436
  • Агрегатная ширина полосы частот: >40Gbps
  • Работает на 10,3125 Gbps в электрический канал с 64b/66b зашифровал данные
  • QSFP+ MSA уступчивое
  • Способный на сверх передачи 100m на многорежимное волокно OM3 (MMF) и 150m на OM4 MMF
  • Одиночный работать электропитания +3.3V
  • Встроенные цифровые диагностические функции
  • Диапазон температур 0°C к 70°C
  • Часть RoHS уступчивая
  • Использует стандартный кабель волокна LC двухшпиндельный позволяющ повторному пользованию существующей инфраструктуры кабеля



Применения



  • Соединения локальных сетей 40 гигабит
  • Datacom/переключатель & маршрутизатор телекоммуникаций соединения
  • Применения комплексирования и backplane данных
  • Собственнические применения протокола и плотности



Стандарт



  • Уступчивый к IEEE 802.3ba
  • Уступчивый к SFF-8436
  • RoHS уступчивое.





Электрические характеристики (ВЕРХНИЕ = VCC = 3,13 до 3,47 вольты °C 0 до 70,)



Параметр Символ Минута Тип Макс Блок Примечание
Тариф данных в канал   -

10,312

5

 11,2 Gbps
Расход энергии   - 2,5 3,5 W
Поставка настоящая Icc   0,75 1,0
I/O контроля высотой с Напряжени тока VIH 2,0   Vcc V
I/O контроля Напряжени тока-низкий VIL 0   0,7 V
Межканальный уклоните TSK     150 Ps
Продолжительность RESETL     10   Мы
RESETL Де-утверждают время       100 госпожа
Сила в срок       100 госпожа
Передатчик

Законченное одиночное вывело наружу напряжение тока

Допуск

   0,3   4 V 1

Напряжение тока единого режима

Допуск

   15     mV
Передайте напряжение тока разнице во входного сигнала VI 120   1200 mV
Передайте импеданс разнице во входного сигнала ZIN 80 100 120
Дрожание входного сигнала данных зависимое DDJ     0,1 UI
Дрожание итога ввода данных TJ     0,28 UI
Приемник
Законченное одиночное вывело наружу напряжение тока   0,3   4 V
Допуск
Напряжение тока разнице в выхода Rx Vo   600 800 mV
Подъем выхода Rx и напряжение тока падения Tr/Tf     35 ps 1
Полное дрожание TJ     0,7 UI
Детерминистское дрожание DJ     0,42 UI



Оптически параметры (ВЕРХНИЕ = VCC = 3,0 до 3,6 вольты °C 0 до 70,)



Параметр Символ Минута Тип Макс Блок REF.
Передатчик
Оптически длина волны CH1 λ 832 850 868 nm
Оптически длина волны CH2 λ 882 900 918 nm
Ширина RMS спектральная После полудня   0,5 0,65 nm
Средняя оптически сила в канал Pavg -4 -2,5 +5,0 dBm
Лазер с силы в канал Poff     -30 dBm
Оптически коэффициент вымирания ER 3,5     dB
Относительный шум интенсивности Rin     -128

dB/H

Z

 1
Оптически допуск возвращенной потери       12 dB
Приемник
Оптически разбивочная длина волны CH1 λ 882 900 918 nm
Оптически разбивочная длина волны CH2 λ 832 850 868 nm
Чувствительность приемника в канал R   -11   dBm
Максимальная сила входного сигнала PMAX +0,5     dBm
Отражение приемника Rrx     -12 dB
ЛОС Де-утверждает LOSD     -14 dBm
ЛОС утверждает LOSA -30     dBm
Гистерезис ЛОС LOSH 0,5     dB

Примечание

1. отражение 12dB





Совместимость



Gigaopto изготовляет и запасает полный диапасон оптически приемопередатчиков до 100G. Весь из наших оптически модулей приемопередатчика качеств-испытаны для совместимости с окружающей средой переключателя цели и 100% совместимое с главными брендами как Cisco, парча, HP, можжевельник, HW, Alcatel-светящиеся, весьма, ость, Force10, D-связь, 3Com, etc. и предлагают 3-летнюю гарантию.

Для этого приемопередатчика BD СТАРШЕГО GTQ-B08A4-02DC 40G, пожалуйста см. таблица корреспонденции P/N. Если вам нужна больше совместимости, то пожалуйста не смутитесь позволить нам знать.



Соответствуя совместимые бренд/номер детали
Бренд Номер детали Бренд Номер детали
Gigaopto GTQ-B08A4-02DC Ость QSFP-40G-SRBD
Cisco QSFP-40G-SR-BD Можжевельник JNP-QSFPP-40G-BXSR
H3C QSFP-40G-BIDI-SR-MM850 HW QSFP-40G-SR-BD

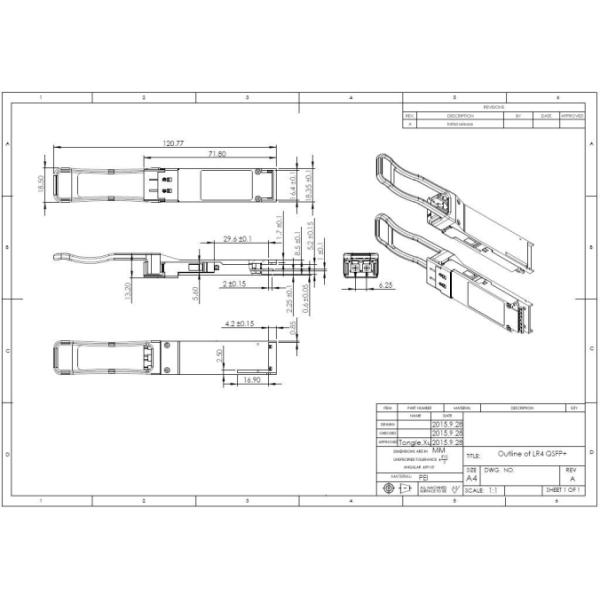

Механические размеры



DOM модуля 150m LC 832nm 918nm MMF дуплекса приемопередатчика BiDi QSFP+ СТАРШЕГО 40GBASE оптически





Для больше из наших серий приемопередатчика 40GBASE, пожалуйста см. следующая форма



P/N Описание Достигаемость TX/RX Сила TX (dBm) Rx Sens. (dBm) Соединитель
GTQ-M85A4-02DC 40G SR4 150m 850nm VCSEL/PIN -7.6~2.4 <-9.5 MTP/MPO-12
GTQ-B08A4-02DC 40G СТАРШИЙ BiDi 150m 850/900nm VCSEL/PIN -4~5 <-11 LC
GTQ-B08A4-04DC 40G eSR4 300m 850nm VCSEL/PIN -7.5~0 <-9.9 MTP/MPO-12
GTQ-M13A4-02DC 40G PSM IR4 1.4km 1310nm FP/PIN -5.5~+1.5 <-11.5 MTP/MPO-12
GTQ-L13A4-M2DC 40GBASE-UNIV 150m/2km 1310nm DFB/PIN -7~4.3/-10~2.3 <-10/<-13.7 LC
GTQ-L13A4-02DC 40G LR4 Lite 2km CWDM DFB/PIN -7~2.3 <-11.5 LC
GTQ-M13A4-10DC 40G LR4 10km CWDM DFB/PIN -7~2.3 <-11.5 LC
GTQ-M13A4-10DC 40G PSM4 10km 1310nm DFB/PIN -6~-1 <-14.4 MTP/MPO-12
GTQ-M13A4-20DC 40G eLR4 20km CWDM DFB/PIN -4.5~2.3 <-12.5 LC
GTQ-B13A4-40DC 40G ER4 40km CWDM DFB/APD -2.7~4.5 <-21.2 LC
GTQ-M13A4-02DC 40G PSM4 Lite 2km 1310nm DFB/PIN -6~-1 <-14.4 MTP/MPO-12
GTQ-B13A4-30DC 40G ER4 Lite 30km CWDM DFB/APD -3.7~4.5 <-18 LC
