DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
DOM LC приемопередатчика 100m 100GBASE-SWDM4 QSFP28 850nm-940nm MMF
Спецификации
Номер модели :
GTQ-L08B4-02DC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Способность поставки :
3000PCS/MONTH
Срок поставки :
1-5 дней работы
Упаковывая детали :
Статическая сумка, пластиковый пакет PVC, розничная коробка
Продукт :
100GBASE SWDM4
Дата Скорость :
100Gb/s
Фактор формы :
КСФП28
Расстояние :
150m@OM5/100m@OM4/75m@OM3
Соединитель :
LC дуплекс
Компонент :
VCSEL + PIN
Ключевые слова :
100G QSFP28 SWDM4, модули SWDM4
Описание

Основанный на согласовании индустрии мульти-стандартном (SWDM-MSA), стойте эффектно ширину полосы частот модернизируя 25G до 100G без изменяя существующих волокон





Описание



GTQ-L08B4-02DC Gigaopto вид pluggable оптически приемопередатчика использует технологию SWDM (короткой системы мултиплекса разделения длины волны) работая с многорежимным волокном, обеспечивая 4 канала в регионе 850-940nm на 25.78Gbps/lanes, которое может передать переданный по мультиплексу сигнал 100G над двухшпиндельным многорежимным волокном с соединителем LC, максимальная передача до 75m на OM3/100m на OM4/150m на OM5.

Функции диагностик цифров доступны через интерфейс I2C, как определено QSFP28 MSA.





Спецификация



Название продукта 100G SWDM4 P/N GTQ-L08B4-02DC
Тип пакета QSFP28 Скорость обработки данных 103.12Gbps (4×25.78Gbps)
Расстояние связи 150m@OM5/100m@OM4/75m@OM3 Тип кабеля Многорежимное волокно
Длина волны (CH1-CH4) 850nm, 880nm, 910nm, 940nm Соединитель Дуплекс LC
Напряжение тока электропитания +3.3V (типичное) Расход энергии ≤ 3.5W
Тип передатчика SWDM VCSEL Тип приемника PIN
Сила TX в майну -5,5 | +3dBm Чувствительность приемника < -3.4dBm
Коэффициент вымирания > 2dB Формат модуляции NRZ
Окружающая среда Работать: 0 к 70°C DOM/DDM поддержка
Хранение: -40°C к 85°C Гарантия 3 лет
Протоколы 100G локальные сети, MSA уступчивое





Особенность



  • Уступчивый с QSFP28 MSA
  • Уступчивый с SWDM MSA
  • Уступчивый с IEEE802.3bm CAUI-4
  • Горяч-pluggable форм-фактор QSFP28
  • передатчик 4x25Gb/s 850mm основанный на VCSEL
  • Битовая скорость поддержек 103.1Gbps агрегатная
  • Сила dissipation<3.5W
  • Максимальная длина связи 150m на многорежимном волокне OM5
  • Диапазон температур случая 0°C к 70°C
  • Двухшпиндельные штепсельные розетки LC
  • Электрический интерфейс CAUI-4
  • RoHS уступчивое



Применения



  • локальные сети 100G над дуплексом MMF



Оптически характеристики



Параметр передатчика Майна Минута Типичный Макс Блок Примечание
Сигнализировать тариф, каждая майна   25.78125±100ppm Gb/s



Диапазон длины волны майны

 Lane0 Lane1 Lane2 Lane3

844

874

904

934



858

888

918

948



nm


Формат модуляции   NRZ
Разница в силе старта между всеми 2 майнами       4,5 dBm
Ширина RMS спектральная       0,59 nm 1
Оптически амплитуда модуляции (OMA), каждая майна   -5,5   3 dBm 2
Средняя сила старта согласно с майна @ TX с государства       -30 dBm



Сила старта в OMA минус TDEC

 Lane0 Lane1 Lane2 Lane3

-7

-7

-7,4

-7,7





dBm





Закрытие глаза передатчика и рассеивания

 Lane0 Lane1 Lane2 Lane3

4

4

4,4

4,8



dB



3
Коэффициент вымирания   2     dB
Оптически допуск возвращенной потери       12 dB
Обведенный поток

≥86% на 19 um

≤30% на 4,5 um

 4

Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3}

Коэффициент удара 1.5x10-3 ударяет в образец





{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}





Примечания:

1. Ширина RMS спектральная стандартное отклонение спектра.

2. Нормативное самое низкое значение OMA для уступчивого передатчика „сила старта в OMA минус TDEC, каждая майна (минута)“ плюс натуральная величина „TDEC“, но со значением по крайней мере „OMA, по каждому майна (минута)“.

3. TDEC высчитано от измеренного TDECm используя методы в 3,6. TDECm измерено после метода в статье 95.8.5 IEEE 802,3 используя приемник ссылки ширины полосы частот 12,6 GHz для всех майн.

4. Если измерено в тип A1a.2 или тип волокно A1a.3 50 um в соответствии с IEC 61280-1-4.



Параметр приемника Майна Минута Типичный Макс Блок Примечание
Сигнализировать тариф, каждая майна   25.78125±100ppm Gb/s





Диапазон длины волны майны

Lane0 Lane1 Lane2

Lane3

844

874

904

934



858

888

918

948





nm


Формат модуляции   NRZ
Порог повреждения   4,4     dBm





Среднее получает силу, каждую майну

Lane0 Lane1 Lane2

Lane3

-9,5

-9,4

-9,4

-9,4







3,4





dBm


Сила приемника, каждая майна (OMA)       3 dBm
Отражение приемника       -12 dB



unStressed чувствительность приемника (OMA)

 Lane0 Lane1 Lane2 Lane3

-8,2

-8,4

-8,6

-8,8



dBm



1
RX_Los_Assert   -30     dBm
RX_Los_De-ASSERT       -12 dBm
RX_Los_Hysteresis   0,5     dBm



чувствительность 1.unstressed на BER 5E-5 (pre FEC)





Электрические характеристики



Характеристики входного сигнала передатчика электрические (TP1) Минута Типичный Макс Блок
Сигнализирующ тариф согласно с майна (ряд) ± 25,78125 100 ppm GBd
Дифференциальная потеря возвращения входного сигнала Уравнение (83E-5)     dB
Дифференциал к потере возвращения входного сигнала единого режима Уравнение (83E-6)     dB
Дифференциальное рассогласование прекращения     10 %
Усиленный модулем тест входного сигнала См. 83E3.4.1
Дифференциальный допуск ввода напряжения pk-pk 900     mV
Напряжение тока единого режима DC -350   2850 mV
Одиночный законченный ряд допуска напряжения тока -0,4   3,3 V
Характеристики выходного сигнала приемника электрические (TP4) Минута Типичный Макс Блок
Сигнализирующ тариф согласно с майна (ряд) ± 25,78125 100 ppm GBd
Напряжение тока выхода единого режима AC (RMS)     17,5 mV
Напряжение тока дифференциального выхода     900 mV
Ширина глаза 0,57     UI
Высота глаза, дифференциал 228     mV
Вертикальное закрытие глаза     5,5 dB
Дифференциал вывел наружу возвращенная потеря Уравнение (83E-2)     dB
Общее к дифференциальной потере возвращения преобразования режима Уравнение (83E-3)     dB
Дифференциальное рассогласование прекращения     10 %
Время перехода (20% до 80%) 12     ps
Напряжение тока единого режима DC -350   2850 mV

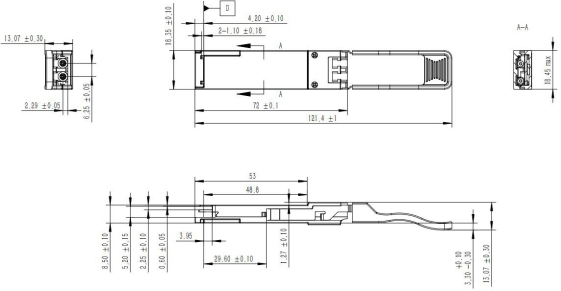

Механические размеры

Блок: mm,
