модуль приемопередатчика картин 3G BiDi SFP 1310nm-TX/1550nm-RX 10km видео- патологический для SD/HD/3G-SDI LC SMF DMI MSA Pinout

Функциональная спецификация

Описание

GTS-B3530-10DC Gigaopto 1 модуль приемопередатчика SFP волокна двухнаправленный оптически конструированный для того чтобы передать и получить оптически серийные цифровые сигналы как определено в SMPTE 297-2006.

Приемопередатчик конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и поддерживает картины SDI патологические на SMPTE 259M, SMPTE 344M, SMPTE 292M и тариф SMPTE 424M серийный, максимальное расстояние 10 km достижим с патологическими сигналами 3Gbps над однорежимным волокном (SMF) с симплексным соединителем LC

Приемопередатчик состоит из 3 разделов: передатчик лазера 1310nm DFB, фотодиод PIN 1550nm интегрированные с предусилителем транс-импеданса (TIA), Reclocker, и регулятора MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.

Особенности

• Приемопередатчик SD/HD/3G-SDI SFP
• SMPTE 297-2006 совместимое
• Горяч-Pluggable SFP
• Ширина полосы частот от 50 Mb/s до 2,97 Gb/s
• Оптически связь до 10km для 3G-SDI
• Картины поддержки видео- патологические для SD-SDI, HD-SDI и 3G-SDI
• передатчик 1310nm-TX DFB и фотодетектор PIN 1550nm-RX
• Горяч-pluggable след ноги SFP
• Уступчивый с SFP MSA и SFF-8472 с двухшпиндельной штепсельной розеткой LC
• Сквозное диагностических функций цифров доступное интерфейс I2C
• электропитание +3.3V одиночное
• Потребление низкой мощности
• Коммерчески работая диапазон температур случая: 0℃ к 70℃
• RoHS уступчивое и неэтилированное

Применение

• Электрическ-оптически конвертер 3G-SDI/HD-SDI/SD-SDI
• Оптически-электрический конвертер 3G-SDI/HD-SDI/SD-SDI
• Камера HD или система монитора
• Маршрутизаторы & переключатели высокой плотности цифровые видео-

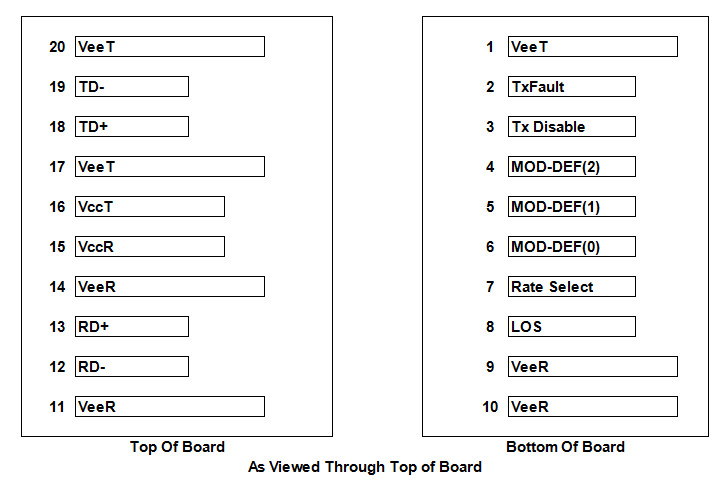

Определение PIN
