Спецификации
Номер модели :
GTS-Cxx30-20DC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Способность поставки :
50,000pcs/month
Срок поставки :
1-5 дней работы
Упаковывая детали :
Одиночный пакет, 10 или 20pcs в поднос, 30 или 50 или 100pcs в коробку, 400 или 600pcs в коробку
Название продукта :
Приемопередатчик CWDM SFP 3G-SDI
Битовая скорость :
50Mbit/s - 2.97Gbit/s
длина волны :
1270~1610nm CWDM
Соединитель :
Дуплекс LC
Расстояние :
20km
Гарантия :
3-летний
Ключевые слова 1 :
модуль приемопередатчика 3G CWDM SFP
Ключевые слова 2 :
Видео- приемопередатчик SFP оптически
Описание

Приемопередатчик MSA CWDM 1270~1610nm SFP для передатчика SD/HD/3G-SDI & модуля приемопередатчика SFP картин видео приемника патологического





Функциональная спецификация



Название продукта 3G CWDM видео- SFP Битовая скорость 50Mbit/s - 2.97Gbit/s
Тип модуля Передатчик + приемник MSA/Non-MSA Pinout MSA
Форм-фактор SFP Рабочая температура Реклама
Канал длины волны CWDM (1270~1610) nm Расстояние 20km
Оптически соединитель Дуплекс LC Средства массовой информации SMF
Тип лазера DFB CWDM Тип PD PIN
Подача напряжения 3.3V Поставка настоящая 400mA (тип.)
Сила TX -5~0dBm Чувствительность приемника < -18dB
Сил-бюджет 13dB Перегрузка приемника > -3dBm
DDM/DMI Поддержанный Вымирани-коэффициент >6dB
Патологические картины С Гарантия 3 лет
OEM/ODM Поддержанный Вес 25gram
Применение SD/HD/3G SDI





Описание продуктов 3 серий приемопередатчикаG-SDICWDMSFP1270nm~1610nm



Этот модуль приемопередатчика 3G-SDI CWDM SFP конструированный передать/получить тарифы данных от 50Mbps 2.97Gbps и специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных. Модуль полно уступчив с SMPTE 297M-2006.

Оно обеспечивает максимальную дальность передачи 20km над однорежимным волокном на патологических сигналах 2.97Gbps. Он доступен для всех 18 каналов CWDM от 1271nm к длинам волны 1611nm, этого помогает клиенту увеличить ширину полосы частот существующей видео- оптически инфраструктуры без добавления новых стренг волокна.

Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.

Встроенный цифровой контроль диагностик (DDM) позволяет доступу к работая параметрам в реальном времени.





Особенности



  • Приемопередатчик SD/HD/3G-SDI SFP
  • SMPTE 297-2006 совместимое
  • Горяч-Pluggable SFP
  • Ширина полосы частот от 50Mb/s к 2.97Gb/s
  • Оптически связь до 40km для 3G-SDI
  • Картины поддержки видео- патологические для SD-SDI, HD-SDI и 3G-SDI
  • 18 передатчик длины волны CWDM DFB и фотодетектор PIN
  • Горяч-pluggable след ноги SFP
  • Уступчивый с SFP MSA и SFF-8472 с двухшпиндельной штепсельной розеткой LC
  • Сквозное диагностических функций цифров доступное интерфейс I2C
  • электропитание +3.3V одиночное
  • Потребление низкой мощности
  • Коммерчески работая диапазон температур случая: 0℃ к 70℃
  • RoHS уступчивое и неэтилированное



Применение



  • Электрическ-оптически конвертер 3G-SDI/HD-SDI/SD-SDI
  • Оптически-электрический конвертер 3G-SDI/HD-SDI/SD-SDI
  • Камера HD или система монитора
  • Маршрутизаторы & переключатели высокой плотности цифровые видео-



Упорядочение информации



Номер детали Описание Тариф данных Канал CWDM Расстояние кабеля Цвет защелки
GTS-C2730-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1270nm 3G 1270nm/- C27 20km Свет - пурпур
GTS-C2930-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1290nm 3G 1290nm/- C29 20km Небесно-голубой
GTS-C3130-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1310nm 3G 1310nm/- C31 20km Желтый зеленый цвет
GTS-C3330-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1330nm 3G 1330nm/- C33 20km Желтое Ocher
GTS-C3530-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1350nm 3G 1350nm/- C35 20km Пинк
GTS-C3730-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1370nm 3G 1370nm/- C37 20km Беж
GTS-C3930-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1390nm 3G 1390nm/- C39 20km Белый
GTS-C4130-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1410nm 3G 1410nm/- C41 20km Серебр
GTS-C4330-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1430nm 3G 1430nm/- C43 20km Черный
GTS-C4530-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1450nm 3G 1450nm/- C45 20km Желтый апельсин
GTS-C4730-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1470nm 3G 1470nm/- C47 20km Серый цвет
GTS-C4930-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1490nm 3G 1490nm/- C49 20km Vlolet
GTS-C5130-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1510nm 3G 1510nm/- C51 20km Синь
GTS-C5330-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1530nm 3G 1530nm/- C53 20km Зеленый цвет
GTS-C5530-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1550nm 3G 1550nm/- C55 20km Желтый цвет
GTS-C5730-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1570nm 3G 1570nm/- C57 20km Апельсин
GTS-C5930-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1590nm 3G 1590nm/- C59 20km Красный
GTS-C6130-20DC PIN 20km SMF двойной LC MSA 3G SDI SMPTE CWDM DFB SFP 1610nm 3G 1610nm/- C61 20km Браун

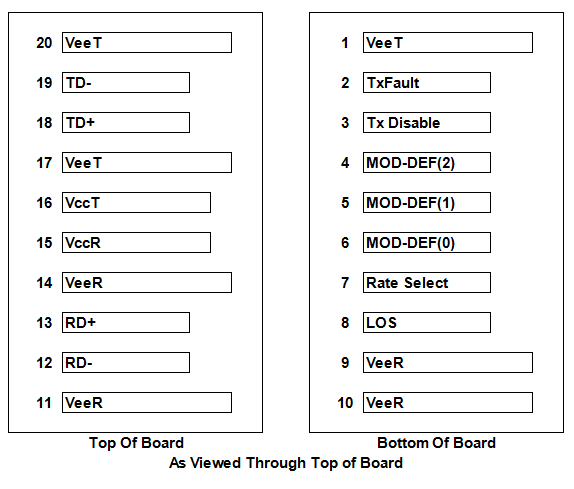

Определение PIN



3G SDI CWDM SFP, 1270nm-1610nm, 20km двойной LC, MSA Pinout
