Не модуль передатчика DDM видео- патологических картин MSA HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm 10km одиночный

Функциональная спецификация

Описание

GTS-L1330-10DCTN 3G SDI Gigaopto видео- модуль передатчика SFP TX конструирован для одноканальных применений видео- передачи над передачей 10km на SMF через 1310nm длину волны с симплексным соединителем LC, оно поддерживает тарифы данных от 50Mb/s к 2.97Gb/s, этот передатчик специфически конструировано для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.

Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.

Особенности

• Картины поддержек видео- патологические для SD-SDI, HD-SDI и 3G-SDI
• SMPTE 297-2006 совместимое
• Крепкая безошибочная передача сигналов от 50Mb/s к 3Gb/s & волокну до 10km однорежимному
• лазер 1310nm DFB
• Приложение металла для более низкого EMI
• Non-MSA Pinout
• Контроль цифров диагностический
• Совместимый с RoHS
• электропитание +3.3V одиночное
• Работая температура случая: Стандарт: 0 к +70°C

Применение

• Электрическ-оптически конвертер 3G-SDI/HD-SDI/SD-SDI
• Оптически-электрический конвертер 3G-SDI/HD-SDI/SD-SDI
• Удаленные цифрового системы охраны дисплея или безопасности
• Профессиональная видео- передача
• Система кино цифров

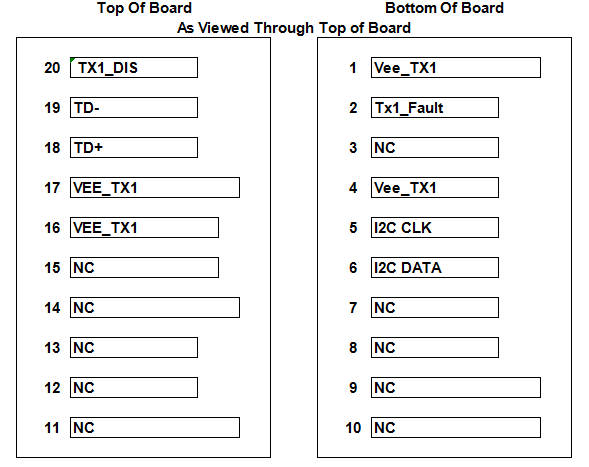

Определение PIN

Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI). «SMPTE 424M» стандарт который расширяет на битрейтах SMPTE 259M, SMPTE 344M, и SMPTE 292M учитывая 2,970 Gbit/s и 2.970/1.001 Gbit/s над кабелем одно-волокна. Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
