Модуль передатчика DDM видео- патологических картин MSA 3G-SDI SFP Tx только 1550nm 40km одиночный

Функциональная спецификация

Описание

Модуль GTS-L1530-40DCT 3G видео- SFP Gigaopto одно--TX конструирован для одноканальных применений видео- передачи сверх передача 40km на SMF через длину волны 1550nm с симплексным соединителем LC. Он поддерживает тарифы данных от 50Mb/s к 2.97Gb/s, этот передатчик специфически конструирован для крепкого представления в присутствии к картинам SDI патологическим для тарифов SMPTE 259M, SMPTE 344M, SMPTE 292M и SMPTE 424M серийных.

Этот передатчик состоит из 2 разделов: передатчик лазера DFB и блок управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.

Особенности

• Картины поддержек видео- патологические для SD-SDI, HD-SDI и 3G-SDI
• SMPTE 297-2006 совместимое
• Крепкая безошибочная передача сигналов от 50Mb/s до 3Gb/s & до 40km SMF
• лазер 1550nm DFB
• Приложение металла для более низкого EMI
• Контроль цифров диагностический
• Совместимый с RoHS
• электропитание +3.3V одиночное
• Работая температура случая: Стандарт: 0 к +70°C

Применение

• Электрическ-оптически конвертер 3G-SDI/HD-SDI/SD-SDI
• Оптически-электрический конвертер 3G-SDI/HD-SDI/SD-SDI
• Удаленные цифрового системы охраны дисплея или безопасности
• Профессиональная видео- передача
• Система кино цифров

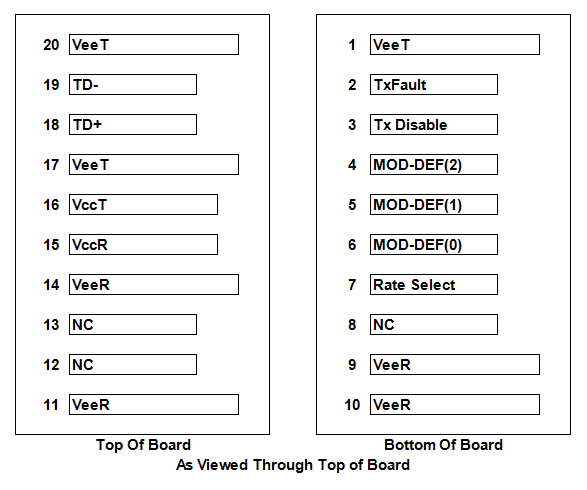

Определение PIN

Примечание: Краткость общества инженеров кино и телевидения для SMPTE имеет стандарты для регуляции высоких видеосигналов определения с патологической картиной. Стандарты SMPTE в настоящее время вызывают для 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) и 424M (3G-SDI).

SMPTE 297-2006: Этот стандарт определяет интерфейс оптического волокна для передачи и приема сигналов SDI на различных тарифах данных: 3G | 12G

SMPTE 259M: 143 до 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 и 1.485/1.001 Gb/s

SMPTE 424M: 2,97 и 2.97/1.001 Gb/s

Эти битрейты достаточны для видео 1080p на 50 или 60 кадрах в секунду.
