Спецификации
Номер модели :
BOSA-T1330DFB-R1270PIN-10G-LC-REC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
500kpcs в месяц
Срок поставки :
1-5 рабочих дней
Упаковывая детали :
25pcs в поднос
Скорость :
10Gb/s
длина волны :
Tx1330nm/Rx1270nm
Интерфейс :
Штепсельная розетка LC/SC
Тип лазера :
DFB
Тип PD :
Pin
Чувствительность :
>-16dBm
Оптически сила выхода :
0,8 к 1.6mW
Ключевые слова :
10G T1330nm R1270nm BOSA, PIN DFB 1270nm
Описание

Подсистема SC PIN LC WDM TX1330nm DFB/RX1270nm BOSA 10Gbps двухнаправленная оптически





Описание



BOSA-T1330DFB-R1270PIN-10G-LC-REC GIGAOPTO конструировано для передачи данных. Сторона передатчика использует лазер 1330nm DFB. Сторона приемника использует PIN 1270nm с TIA. Фильтр WDM может отделить свет выхода света and1330 nm входного сигнала 1270nm.





Абсолютный максимум оценок (Tc=25℃, если не указано иное)



Параметр Символ MIN. Максимальный. Блок
Обратное напряжение (LD) VRL --- 2 V
Обратное напряжение (MPD) VRD --- 15 V
Пропускной ток (MPD) IFD --- 2 мамы
Рабочий потенциал TIA VCC 3,0 3,6 V
Работая температура случая Верхняя часть -40 +85 ℃
Температура хранения TSTG -40 +85 ℃
Температура руководства паяя (максимальные 10sec) TS --- 260 ℃
LD К-может вытянуть силу --- 30 --- Kgf
PD К-может вытянуть силу --- 15 --- Kgf
Сила ножниц --- 30 --- Kgf
ESD 500 --- --- ---





Оптически и электрические характеристики



Параметр Символ MIN. Тип. Максимальный. Блок Условие испытаний
Передатчик (TC=25±3℃)
Течение порога Ith --- 8 15 мамы CW, TC =25℃
--- --- 30 CW, TC=85℃
Оптически сила выхода Pf 0,8 --- 1,6 mW CW, Iop=35mA, Tc=25℃
Рабочий потенциал Vop --- 1,2 1,6 V CW, Iop=Ith+20mA
Время подъема/падения Tr /Tf --- --- 120 ps

PF=5.0mW,

Коэффициент >10dB вымирания,

20%-80%, без фильтра
Длина волны центра λ 1320 1330 1340 nm Iop=30mA, Tc=25℃
Ширина спектра (- 20dB) Δλ --- --- 1 nm

Iop= 30mA,

TC=-40℃~85℃
Течение монитора Im 100 --- 1000 μA CW, Iop= 35mA
SMSR --- 30 35 --- dB

Iop=30mA,

TC=-40℃~85℃
Течение монитора темное Id --- --- 100 nA Vrd=5V
Емкость PD C --- 3 10 pF Vrd= 5V@f =1MHz
Ошибка сопровождения (CW) TE -1,5 --- 1,5 dB

CW, - 40℃/+85℃,

Владение Montior настоящее @

Iop=35mA
Приемник (TC=25±3℃)
Подача напряжения VCC 3,0 3,3 3,6 V CW
Поставка настоящая Icc 15 27 39 мамы Vcc=3.3V
Оптически длина волны λ 1250 1270 1290 nm CW
Чувствительность Сенатор. --- --- -16 dBm

λ=1270nm, PRBS=2^31-1,

BER=10-12, ER=10dB, @10Gbps
Сила сатурации Psat 0 --- --- dBm
PD Responsivity R 0,7 --- --- A/W CW, λ=1270nm





Особенности



  • До каналов передачи данных 10Gbps
  • Модуль одиночного волокна двухнаправленный
  • Лазер сварил пакет
  • Высокое чувствительное PIN-TIA
  • передатчик 1330nm DFB
  • приемник PIN 1270nm APD
  • Пакет волокна одиночного режима с соединителем LC/SC
  • Продукты ROHS уступчивые доступные
  • Рабочая температура: -40°C~85°C





Применение



  • Радиосвязь
  • Передача данных





Стандарты



  • Уступчивый с критерей по теста надежности Telcordia GR-468
  • Уступчивый со стандартом RoHS
  • Уступчивый со стандартом квалификации соединителя GR-326

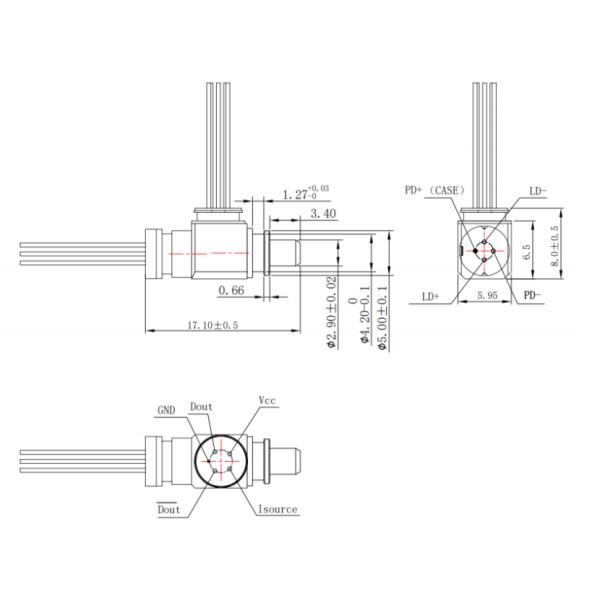

Чертеж плана (блок: mm)
