Спецификации
Номер модели :
BOSA-T1490EML-R1550APD-10G-LC-REC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
500 000 в месяц
Срок поставки :
1-5 рабочих дней
Упаковывая детали :
25pcs в поднос
Скорость :
10Gbps
длина волны :
TX1490nm/RX1550nm
Оптически соединитель :
Штепсельная розетка LC/SC
Тип передатчика :
EML
Тип приемника :
APD
Чувствительность :
<-25>
Перегрузка :
>-6dBm
Ключевые слова :
10Gbps BOSA T1490nm, 10G BOSA EML APD
Описание

10Gbps подсистема SC WDM BOSA TX1490nm EML/RX1550nm APD LC двухнаправленная оптически





Описание



BOSA-T1490EML-R1550APD-10G-LC-REC GIGAOPTO конструировано для передачи данных, поддерживающ до тарифа данных 10Gbps. Сторона передатчика использует лазер 1490nm EML. Сторона приемника использует 1550nm APD с TIA.





Абсолютный максимум оценок (Tc=25℃)



Параметр Символ MIN. Максимальный. Блок
Обратное напряжение (LD) VRL --- 2 V
Пропускной ток (LD) ЕСЛИ Я --- 150 мамы
Пропускной ток (MPD) IFD --- 10 мамы
Работая температура случая ВЕРХНЯЯ ЧАСТЬ 0 75 ℃
Температура хранения TSTG -40 +85 ℃
Руководство паяющ) (температуры/(время) --- --- 260/10 ℃/Sec
Течение NTC INTC   5 V
Напряжение тока NTC VNTC   2 мамы
ТЕХНИЧЕСКОЕ течение ITEC -0,96 0,96
ТЕХНИЧЕСКОЕ напряжение тока VTEC -1,29 -1,29 V
Сопротивление (стандартное 10KΩ@25℃ Rth 9,5 10,5 KΩ
Константа b Rth B 3800 4000 K





Оптически & электрические характеристики



Параметр Символ MIN. Тип. Максимальный. Блок Условие испытаний
Передатчик (TC=25±3℃)
Течение порога Ith --- --- 20 мамы CW
Лазер установил температуру Tld 40 45 50 ℃
Сила выхода оптически Pf 2,8 --- --- mW

CW, Iop= 60 мам,

Tld= 45℃, VEA=0V
Рабочий потенциал Vop --- 1,2 1,8 V Iop= 60 мам, Tld= 45℃
Разбивочная длина волны λc 1470 1490 1510 nm

Iop= 60 мам, Tld= 45℃,

VEA=0V
Течение монитора Imon 50 --- 1500 μA Iop= 60 мам, Tld= 45℃
SMSR --- 35 --- --- dB

мамы op= 60, Tld= 45℃,

VEA=0V
Ошибка сопровождения (CW) TE -1,0 --- 1,0 dB 0℃/+45℃, +45℃/+75℃
Приемник (TC=25±3℃)
Подача напряжения VCC 2,97 3,3 3,6 V
Пробивное напряжение VBR 27 33 45 V Id=10μA, Vcc
Поставка настоящая Icc --- 27 43 мамы DC
Оптически длина волны λ 1530 1550 1570 nm
Чувствительность Сенатор --- --- -25,5 dBm

λ=1550nm, PRBS=2^31-1,

BER=10-10, ER=10dB, @10Gbps
Сила сатурации Psat -6 --- --- dBm





Особенности



  • Лазер сварил пакет
  • Высокое чувствительное APD-TIA
  • передатчик 1490nm EML
  • приемник 1550nm APD
  • Соединитель LC/SC
  • RoHS6 уступчивое
  • Окружающая температурная амплитуда рабочей температуры:

Реклама: 0°C~70°C

Промышленный: -40°C~85°C





Применение



  • Радиосвязь
  • Передача данных





Стандарт



  • Уступчивый с критерей по теста надежности Telcordia GR-468
  • Уступчивый со стандартом RoHS
  • Уступчивый со стандартом квалификации соединителя GR-326

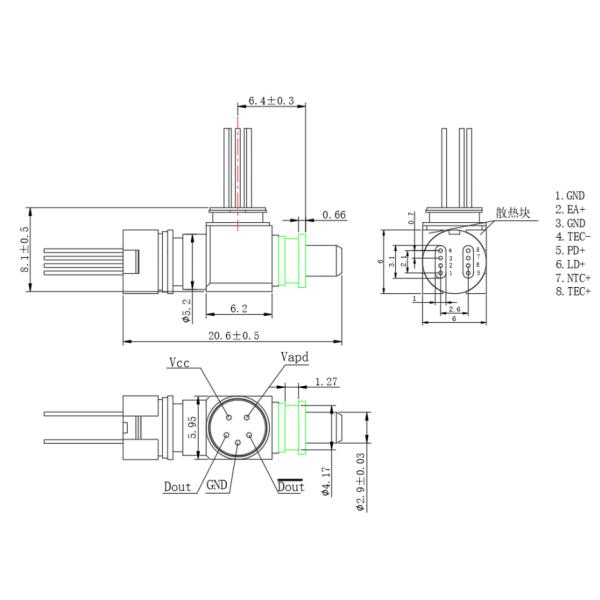

Чертеж плана (блок: mm)



10Gbps Bi дирекционное OSA SC подсистемы TX1490nm EML RX1550nm APD LC WDM BOSA оптически
