Спецификации
Номер модели :
TOSA-Cxxxx-DFB-10G-LC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
500,000pcs в месяц
Срок поставки :
1-5 рабочих дней
Упаковывая детали :
50pcs в поднос
длина волны :
1270nm к 1610nm
Рабочий потенциал :
1.2V
Ошибка сопровождения :
-1,5 | dB 1,5
Течение порога :
8mA
Сила волокна соединяя :
1.5mW
Течение монитора :
500uA
Описание

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm к 1610nm





Описание:



Серии TOSA-Cxxxx-DFB-10G-LC модули лазерного диода 1550nm InGaAsP/InP MQW-DFB конструированные для систем коммуникаций оптического волокна. Эти модули подсистема передатчика оптически с течением низкого порога и высокая эффективность на высокой температуре, идеально соответствующей для применений короткой достигаемости, тарифов данных от 155M к 2.5G с амортизатором интегрированным внутрь.

Лазерный диод установлен в пакет φ5.6mm коаксиальный интегрированный с PD монитора InGaAs, однорежимное волокн-заштырит и разделенный рукав для оптически соединителя с ferrule φ1.25mm. И мы можем также обеспечить 2 типа соединителя волокн-заштырим крышку.





Упорядочение информации: (Стандартная версия *Note1)



Номер детали. Соединитель
Тип		 Тариф данных Тип Pin Сила λ *Note2
(nm)		 Амортизатор
GTT-TOSA21BD1533G2 2 1.25G LD-Pin-2 15 1330 Двойной этап
GTT-TOSA22BD2544G 2 2.5G LD-Pin-2 25 1440 Одиночный этап
GTT-TOSA22BD2555G2 2 2.5G LD-Pin-2 25 1550 Двойной этап
GTT-TOSA22BD1561G 2 2.5G LD-Pin-2 15 1610 Одиночный этап

*Note1: Для больше упорядочения информации, пожалуйста сошлитесь продажи номенклатуры и контакта OSM.

*Note2: Для детальной длины волны CWDM, пожалуйста сошлитесь следующая таблица.





Абсолютный максимум оценок



Параметр Символ Оценки Блок
Температура хранения Tstg -40~+85 ℃
Работая температура случая Верхняя часть 0~+70 ℃
Пропускной ток (LD) IFD 150 мамы
Обратное напряжение (LD) VrL 2 V
Обратное напряжение (PD) VrP 20 V
Обратное настоящее (PD) IrP 2 мамы
Паяя температура (<10s) Stemp 260 ℃





Электрические и оптически характеристики:

(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, если не указано иное.)



Параметр Символ Условие MIN. Тип. Максимальный. Блок
Течение порога Ith CW — 8 15 мамы
Сила волокна соединяя Pf CW, If=Ith+20mA 1 1,5 2,5 mW
Рабочий потенциал Vf CW, Tc=0~+70 — 1,2 1,6 V
Эффективность наклона Se CW, среднее (Ith к Ith+20mA) 0,05   0,14 mW/mA
Пиковая длина волны λp CW (*3) nm

Температура длины волны

Coeff

 — CW, Tc=0~+70°C   0,1   nm/℃

Бортовое подавление режима

коэффициент

 SSR CW, Tc=0~+70 35 40   dB
Время восхода tr

Ib=Ith, 20-80%,

Tc=0~+70

 —   0,05 ns
Время падения tf

Ib=Ith, 80-20%,

Tc=-40~+85°C

 — 0,15 0,05 ns
Ошибка сопровождения ΔPf

Владение Im (@Pf=0.16mW (25°C)

CW, Tc=0~+70

 -1,5 — 1,5 dB
Течение монитора Im

CW, VrP=5V,

Tc=0~+70

 100 500 900 uA
Течение монитора темное Id VrP=5V — — 10 nA
Емкость монитора C VrP=5V, f=1MHz — 10 20 pF
Повторимость соединителя —   -1 — 1 dB



Оптически изоляция

 — Одиночный этап 30



dB
— Двойной этап 40

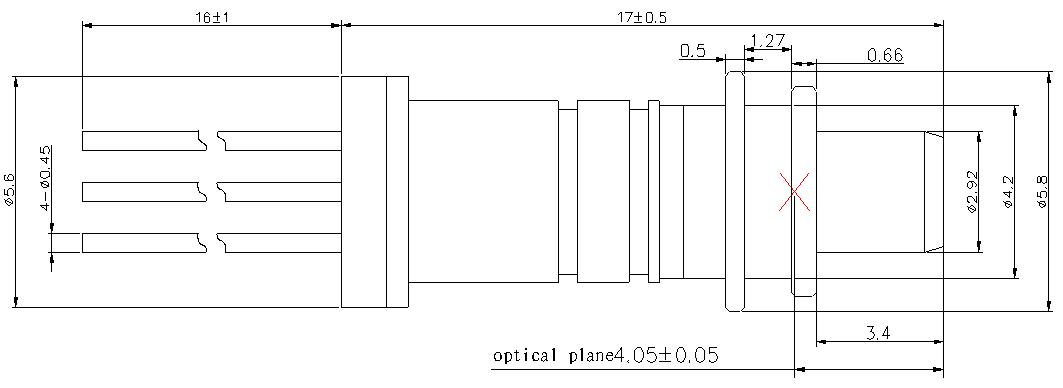

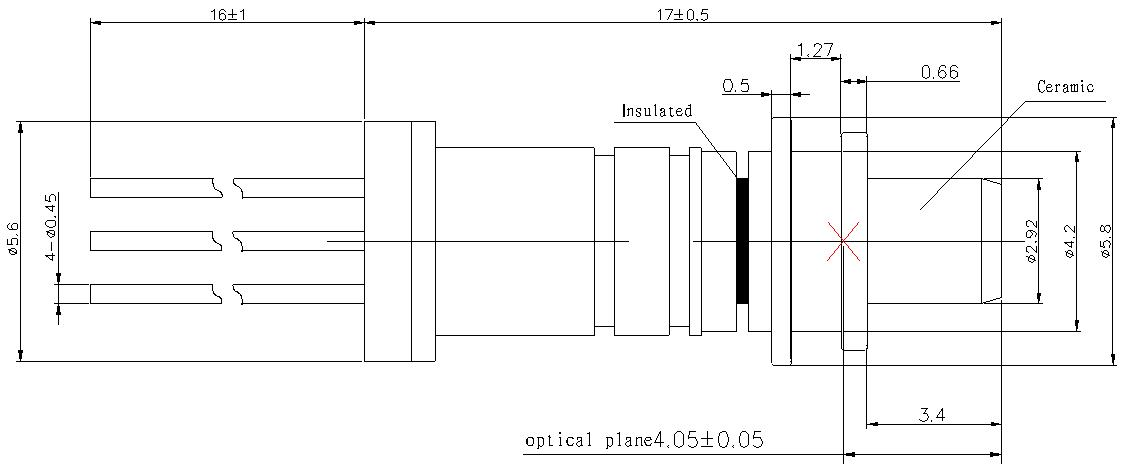

Серия пакета TOSA:



Подсистема 1.25G 2.5G 10G 1270nm CWDM DFB LC TOSA оптически к 1610nm



Подсистема 1.25G 2.5G 10G 1270nm CWDM DFB LC TOSA оптически к 1610nm
