оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
оптически Bi дирекционное OSA SC PIN LC WDM BOSA TX1270nm DFB RX1330nm подсистемы 10Gbps
Спецификации
Номер модели :
BOSA-T1270DFB-R1330PIN-10G-LC-REC
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
T/T, западное соединение
Способность поставки :
500kpcs в месяц
Срок поставки :
1-5 рабочих дней
Упаковывая детали :
25pcs в поднос
Тариф данных (Gbps) :
10Gbps
длина волны :
TX1270nm/RX1330nm
Оптически соединитель :
LC/SC
Тип передатчика :
DFB
Тип приемника :
Pin
Чувствительность :
<-16dbm>
Ключевые слова :
10G BOSA 1270nm, подсистема SC LC оптически
Описание

подсистема PIN WDM BOSA TX1270nm DFB/RX1330nm SC 10Gbps LC двухнаправленная оптически





Описание



BOSA-T1270DFB-R1330PIN-10G-LC-REC GIGAOPTO конструировано для радиосвязи, поддерживающ тариф данных до 10Gbp/s. Сторона передатчика использует лазер 1270nm DFB. Сторона приемника использует PIN 1330nm с TIA.





Абсолютный максимум оценок (Tc=25℃)



Параметр Символ MIN. Максимальный. Блок
Обратное напряжение (LD) VRL --- 2 V
Пропускной ток (LD) ЕСЛИ Я --- 120 мамы
Обратное напряжение (MPD) VRD --- 15 V
Пропускной ток (MPD) IFD --- 2 мамы
Рабочий потенциал TIA VCC +3,0 +3,6 V
Работая температура случая TC -40 +85 ℃
Температура хранения TSTG -40 +85 ℃
Температура руководства паяя (максимальные 10sec) TS --- 260 ℃
LD К-может вытянуть силу --- 30 --- Kgf
PD К-может вытянуть силу --- 15 --- Kgf
Сила ножниц --- 30 --- Kgf





Оптически & электрические характеристики



Параметр Символ MIN. Тип. Максимальный. Блок Условие испытаний
Передатчик (TC=25±3℃)
Течение порога Ith --- 8 15 мамы CW, TC =25℃
--- 15 30 CW, TC=85℃
Сила выхода оптически Pf 0,8 --- 1,6 mW CW, Iop=35mA, Tc=25℃
Рабочий потенциал Vf --- 1,2 1,8 V CW, Iop=35mA
Время подъема/падения Tr /Tf --- --- 120 ps

PF=5.0mW, вымирание

Коэффициент > 10dB,

20%-80%, без фильтра
Разбивочная длина волны λp 1260 1270 1280 nm Iop=30mA, Tc=25℃
Ширина спектра (RMS) Δλ --- --- 1 nm Iop= 30mA, TC=-40℃~85℃
Течение монитора Im 100 --- 1000 μA Vrd=5V
SMSR --- 30 35 --- dB Iop=30mA, TC=-40℃~85℃
Емкость PD C --- 3 10 pF Vrd= 5V@f =1MHz
Ошибка сопровождения TE -1,5 --- 1,5 dB

CW, - 40℃/+85℃,

Владение Montior настоящее

@ Iop=35mA
Приемник (TC=25±3℃)
Подача напряжения VCC 3,0 3,3 3,6 V CW
Течение поставки TIA Icc 15 27 39 мамы Vcc=3.3V
Оптически длина волны λ 1310 1330 1350 nm CW
Чувствительность Сенатор. --- --- -16 dBm

λ=1330nm, PRBS=2^31-1,

BER=10-12, ER=10dB,

@10Gbps
Сила сатурации Psat 0 --- --- dBm
PD Responsivity R 0,7 --- --- A/W CW, λ=1330nm;





Особенности



  • Каналы передачи данных одиночного волокна двухнаправленные
  • Лазер сварил пакет
  • Высокое чувствительное
  • передатчик 1270nm DFB
  • приемник PIN 1330nm
  • Соединитель LC/SC
  • Продукты ROHS уступчивые доступные
  • Рабочая температура: -40°C~85°C





Применение



  • Радиосвязь
  • Передача данных





Стандарт



  • Уступчивый с критерей по теста надежности Telcordia GR-468
  • Уступчивый со стандартом RoHS
  • Уступчивый со стандартом квалификации соединителя GR-326

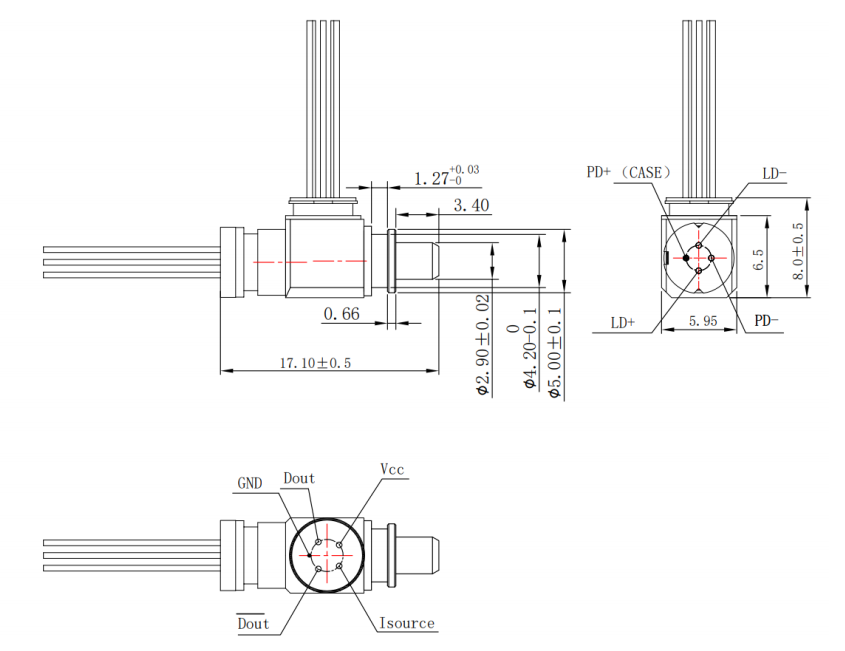

Чертеж плана (блок: mm)
